Name: ifm Electronic Sensor Induktiv N95001 N95001 Ikke i plan NAMUR
Brand: ifm Electronic
SKU: 3320353

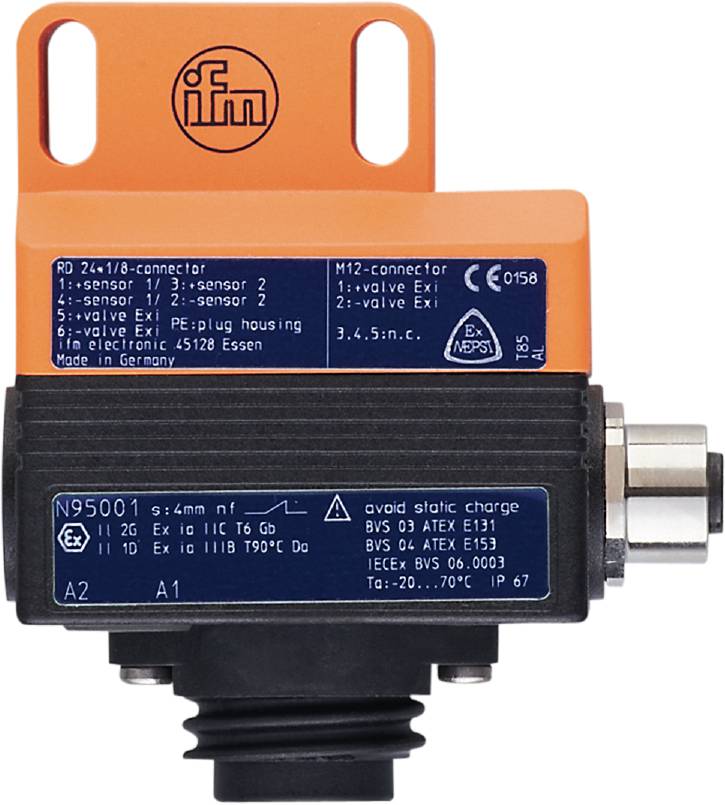

Orange sensor med sort kabinet og blå tekst. Tekniske detaljer og tilslutningsinformationer er trykt på.

Lignende billede

Produkttype

Sensor

Kontakttype

2 x brydekontakt

Koblingsafstand (max.)

4 mm

Udgange

NAMUR

Variant

Induktiv

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Kapacitive - Nærhedsafbryder

Til overvågning af ventilkladeres stilling
Til pålidelig tilbagemelding af positionen til drejedrev
Til anvendelse i eksplosionsfarlige områder
Til tilslutning til egensikre strømkredse
Direkte styring af magnetventilen fra sensoren

Tekniske specifikationer

Mål [mm]: 40 x 26 x 60
Tilslutning til koblingsforstærker: Ja
Visning: Koblingstilstand: 2 x LED, gul
Omgivende temperatur-1 [°C]: -20...70
Applikation: Til standardled med normfastgørelse i henhold til ISO 5211 (VDI/VDE)
ATEX mærkning: II 2G ex ia IIC T6 GB Ta -20...70°C; II 2G ex ia IIC T5 GB Ta -20...80°C; II 1D ex ia IIIB T20090°C da Ta: -20...70°C; II 1D ex ia IIIB T200100° C da Ta: -20...80°C.
Udgangsfunktion 2 x brydekontakt
Indbygningstype: Kan ikke indbygges i niveau
Elektrisk udførelse: NAMUR
Kabinet: Kasseformet
Vægt [g]: 175.000
Hysterese 1...15
Korrektionsfaktor (Al): 0.4
Korrektionsfaktor (Cu): 0.3
Korrektionsfaktor (MS): 0.5
Korrektionsfaktor (V2A): 0.7
Korrektionsfaktor stål (ST37): 1
Maks. Egen induktivitet [µH]: 150 (pr. egensikker strømkreds)
Maks. Egenkapacitet [nF]: 150; (pr. egensikker strømkreds)
MTTF: 1232
Nominel spænding DC [V] 8,2; (1 kΩ)
Den faktiske aktiveringsafstand Sr [mm]: 4 ± 10 %
Koblingsafstand [mm]: 4
Skiftefrekvens DC [Hz]: 250
Drift ved koblingspunkt: -10...10
Koblingsforstærker: Tilslutning til certificerede egensikre strømkredse med højeste værdier: U = 15 V/i = 50 mA/P = 120 mW
Stød-/vibrationsbelastning 30 g (11 ms) / 10-55 Hz (1 mm)
Beskyttelsesklasse: IP67
Beskyttelsesklasse: III
Stikforbindelse: Tilslutning - pinlayout: 0017 - stikforbindelse: 1 x M12; kodning: A / stik - pinlayout: 0077 - stikforbindelse: RD24; kodning: A
Strømforbrug [mA]: < 1; (spærring; ledende: > 2,2)
GODKENDELSE: BVS 03 ATEX E 131 X; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X

Produkttype: Sensor

Type: N95001

Kontakttype: 2 x brydekontakt

Koblingsafstand (max.): 4 mm

Udgange: NAMUR

Variant: Induktiv

Indbygningstype: Ikke i plan

Tilslutning: M12
Rd24

Specifikationer: LED-display

Min. Temperatur: -20 °C

Maks. temperatur: 70 °C

Indhold: 1 stk

Kontaktfrekvens: 250 Hz

UKCA: Ja
