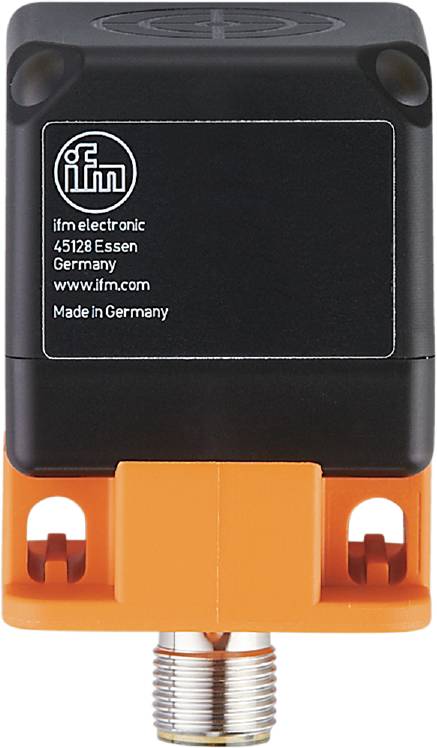

Lignende billede
ifm Electronic Sensor Induktiv IM5142 IM5142 Ikke i plan PNP, NPN (L x B x H) 40 x 40 x 54 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
Koblingsafstand (max.)
26 mm
Udgange
PNP
NPN
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Berøringsfri måling af afstande op til 26 mm
- Præcis, lineært spændingsudgang
- Stort driftstemperaturområde
- Høj gentagelsesnøjagtighed
- Led-visning til kontrol af arbejdsområde og drift
Tekniske specifikationer
- Mål [mm]: 40 x 40 x 54
- Aktiv flade: Kan justeres i 5 positioner
- Analog udgang spænding [V]: 0...10; (lineær; hældning: 0,4 /mm; ved frontal tilnærmelse og target af stål (ST37): 90 x 90 x 1 mm)
- Responstid [ms]: < 20
- Visning: Target i måleområdet: 1 x LED, gul lyser; target uden for måleområde: 1 x LED, gul blinker; drift: LED, grøn
- IO-link revision: 1.1
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Påkrævet masterportklasse: A
- Driftsspænding [V]: 15...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Indbygningstype: Kan ikke indbygges i niveau
- Elektrisk udførelse: PNP/NPN; (kan indstilles)
- Embedded Software medfølger: Ja
- Kabinet: Kasseformet
- Vægt [g]: 157.000
- Hysterese 3...15
- IO-Link-funktioner (cyklisk): Skift cyklustæller; cyklustæller; cyklustæller; driftstimetæller; intern temperatur; anvendelsesspecifik markering
- Kommunikationsinterface: IO-link
- Korrektionsfaktor (Al): 0.4
- Korrektionsfaktor (Cu): 0.3
- Korrektionsfaktor (MS): 0.4
- Korrektionsfaktor (V2A): 0.7
- Korrektionsfaktor stål (ST37): 1
- Kortslutningsbeskyttelse: Ja
- Linearitetsfejl analog udgang [%]: ± 2; (fra slutværdi for måleområdet)
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Måleområde [mm]: 1...26
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklus [ms]: 3.2
- MTTF: 231
- Profiler: Smart Sensor: Identification and diagnosis; multi-channel, two setpoint switching sensor, type 0 Generic Profiled sensor; Teach Channel
- Skiftefrekvens DC [Hz]: 100
- Koblingspunkt IO-link [mm]: 3,44...24,2
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: II
- SIO-tilstand: Ja
- Stikforbindelse: Stik - Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 33
- Temperaturdrift: ± 5 % (af slutværdi for måleområdet)
- Temperaturkoefficient [%/K for MEW]: ±0,15
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Gentagelsesnøjagtighed analog udgang [%]: ± 2; (fra måleområdevendeværdi)
- Produkttype
Sensor
- Type
IM5142
- Min. driftsspænding
15 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
15 - 30 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
- Koblingsafstand (max.)
26 mm
- Udgange
PNP
NPN
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Tilslutning
M12
- Specifikationer
LED-display
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- L
40 mm
- Bredde
40 mm
- H
54 mm
- Dim.
(L x B x H) 40 x 40 x 54 mm
- Indhold
1 stk
- Kontaktfrekvens
100 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3319203 ifm Electronic Sensor Induktiv IM5142 IM5142 Ikke i plan PNP, NPN (L x B x H) 40 x 40 x 54 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3319203 ifm Electronic Sensor Induktiv IM5142 IM5142 Ikke i plan PNP, NPN (L x B x H) 40 x 40 x 54 mm
Beskrivelse
Ifm IM5142 induktiv sensor
