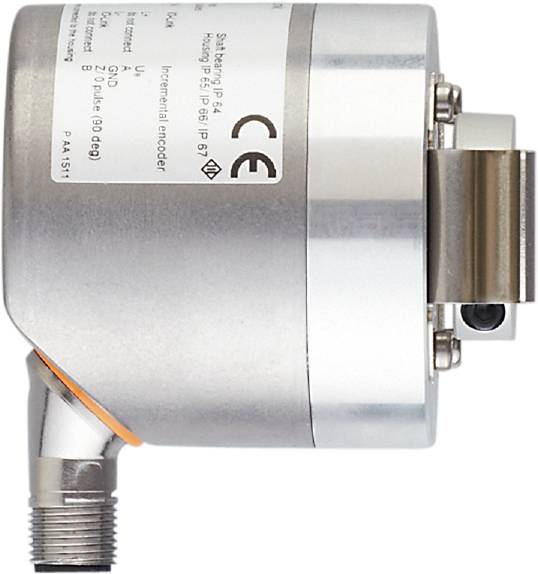

ifm Electronic Inkrementel Drejefølere 1 stk RO3101 Magnetisk 58.5 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Drejefølere
Variant
Inkrementel
Min. driftsspænding
4.75 V/DC
Driftsspænding maks.
30 V/DC
Tilslutning
M12
Datablad (PDF)
Højdepunkter og detaljer
Ifm RO3101 enkeltsidet åben hulrum
- Defineret impulssekvens til en pålidelig registrering af omdrejningstal
- Høj beskyttelsesklasse for kravene i fødevare- og drikkevareindustrien
- Høj stød- og vibrationsstyrke takket være magnetisk pick-up-princip
- Opløsning kan frit programmeres fra 1... 10.000
Tekniske specifikationer
- Mål [mm]: Dia. 58,5 / L = 69
- Aftastningssystem: Magnetisk
- Opløsning: 1...10000; (kan indstilles; fabriksindstilling: 1024) stregkode
- Funktionsprincip-drejegiver: Inkrementel
- Nøjagtighed indkoder-vinkel [°]: 0.1
- IO-link revision: 1.1
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -40...85
- Tilspændingsmoment [Nm]: < 0,7; (fastgørelsesskrue)
- Fastgørelsesflange: Dia. 58.5 mm
- Standbyforsinkelsestid [s]: 0,5
- Driftsspænding [V]: 4,75...30 DC
- Referencetemperatur for drejningsmoment [°C]: 20
- Akslens indbygningsdybde [mm]: 27
- Elektrisk udførelse: HTL/TTL
- Vægt [g]: 430.000
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...85
- Maks. Startmoment [Nm]: 2
- Maks. Aksial forskydning [mm]: 0,5
- Maks. Omdrejningstal elektrisk [omdr/min]: 12000
- Maks. Omdrejningstal mekanisk [omdr./min.]: 12000
- Maks. Tilladt relativ luftfugtighed [%]: 95; (dugning ikke tilladt)
- Min. Procescyklus [ms]: 2.3
- MTTF: 292
- Parametreringsmuligheder: Opløsning; omdrejningsretning; HTL; TTL
- Faseforskydning A og B [°]: 90
- Skiftefrekvens [kHz]: 1000
- Beskyttelsesklasse IP 65; IP 66; (på kabinet: IP 67; på ydersiden: IP 65)
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0063 - stikforbindelse: 1 x M12, radialt og også Axial; kodning: A; greb: 1.4401 (rustfrit stål/316); maks. Ledningslængde: 100 m; (IO-link: Maks. 20 m)
- Strømforbrug [mA] < : 150
- Polaritetsbeskyttelse: Ja
- Akseludførelse: Hul, åben hulaksel på den ene side
- Akseldiameter [mm]: 12
- Bølgemateriale: Rustfrit stål
- Produkttype
Drejefølere
- Type
RO3101
- Variant
Inkrementel
- Teknologi
Magnetisk
- Min. driftsspænding
4.75 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
4.75 - 30 V/DC
- Interfaces
IO-Link
- Tilslutning
M12
- Orientering (tilslutning)
Radial
- Trin pr omdrejning
10000
- Flangediameter
58.5 mm
- Aksel Type
Hul aksel
- Bølgedybde
27 mm
- Aksel-dia.
12 mm
- Materiale (flange)
Aluminium
- Materiale (aksel)
Rustfrit stål
- Kabinetmateriale
Rustfrit stål
- nøjagtighed
0.1°
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
IP65
IP66
- L
69 mm
- H
69 mm
- (Ø)
58.5 mm
- Dim.
(Ø x H) 58.5 mm x 69 mm
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3320442 ifm Electronic Inkrementel Drejefølere 1 stk RO3101 Magnetisk 58.5 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320442 ifm Electronic Inkrementel Drejefølere 1 stk RO3101 Magnetisk 58.5 mm
Beskrivelse
Ifm RO3101 enkeltsidet åben hulrum
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
