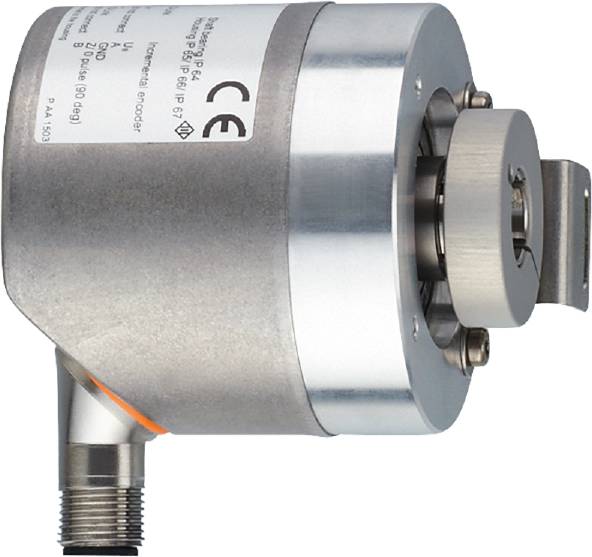

ifm Electronic Inkrementel Drejefølere 1 stk RO3100 Magnetisk 58.5 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Drejefølere
Variant
Inkrementel
Min. driftsspænding
4.75 V/DC
Driftsspænding maks.
30 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Ifm RO3100 enkeltsidet åben hulrum
- Åben hulrum-giver på den ene side
- Akseldiameter 12 mm.
- Opløsning 1...10000
- IO-Link
- M12 stikforbindelse
Tekniske specifikationer
- Mål [mm]: Dia. 58,5 / L = 69
- Aftastningssystem: Magnetisk
- Opløsning: 1...10000; (kan indstilles; fabriksindstilling: 1024) stregkode
- Funktionsprincip-drejegiver: Inkrementel
- Nøjagtighed indkoder-vinkel [°]: 0.1
- IO-link revision: 1.1
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -40...85
- Tilspændingsmoment [Nm]: < 0,7; (fastgørelsesskrue)
- Fastgørelsesflange: Dia. 58.5 mm
- Standbyforsinkelsestid [s]: 0,5
- Driftsspænding [V]: 4,75...30 DC
- Referencetemperatur for drejningsmoment [°C]: 20
- Akslens indbygningsdybde [mm]: 27
- Elektrisk udførelse: HTL/TTL
- Vægt [g]: 425.000
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...85
- Maks. Startmoment [Nm]: 2
- Maks. Aksial forskydning [mm]: 0,5
- Maks. Omdrejningstal elektrisk [omdr/min]: 12000
- Maks. Omdrejningstal mekanisk [omdr./min.]: 12000
- Maks. Tilladt relativ luftfugtighed [%]: 95; (dugning ikke tilladt)
- Min. Procescyklus [ms]: 2.3
- MTTF: 292
- Parametreringsmuligheder: Opløsning; omdrejningsretning; HTL; TTL
- Faseforskydning A og B [°]: 90
- Skiftefrekvens [kHz]: 1000
- Beskyttelsesklasse IP 65; IP 66; (på kabinet: IP 67; på ydersiden: IP 65)
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0063 - stikforbindelse: 1 x M12, radialt og også Axial; kodning: A; greb: 1.4401 (rustfrit stål/316); maks. Ledningslængde: 100 m; (IO-link: Maks. 20 m)
- Strømforbrug [mA] < : 150
- Polaritetsbeskyttelse: Ja
- Akseludførelse: Hul, åben hulaksel på den ene side
- Akseldiameter [mm]: 12
- Bølgemateriale: Rustfrit stål
- Emballage-type
Piece
- Produkttype
Drejefølere
- Type
RO3100
- Variant
Inkrementel
- Teknologi
Magnetisk
- Min. driftsspænding
4.75 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
4.75 - 30 V/DC
- Interfaces
IO-Link
- Tilslutning
Stik M12, 5 polet
- Kabellængde
100 m
- Orientering (tilslutning)
Radial
- Maks. Impulser per omdrejning
10000
- Flangediameter
58.5 mm
- Aksel Type
Hul aksel
- Bølgedybde
27 mm
- Aksel-dia.
12 mm
- Materiale (flange)
Aluminium
- Materiale (aksel)
Rustfrit stål
- Kabinetmateriale
Rustfrit stål
- nøjagtighed
0.1°
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
IP65
IP66
- L
69 mm
- H
69 mm
- (Ø)
58.5 mm
- Dim.
(Ø x H) 58.5 mm x 69 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320423 ifm Electronic Inkrementel Drejefølere 1 stk RO3100 Magnetisk 58.5 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320423 ifm Electronic Inkrementel Drejefølere 1 stk RO3100 Magnetisk 58.5 mm Piece
Beskrivelse
Ifm RO3100 enkeltsidet åben hulrum
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
