Name: ifm Electronic Inkrementel Drejefølere 1 stk RB3100 Magnetisk 36.5 mm
Brand: ifm Electronic
SKU: 3320349

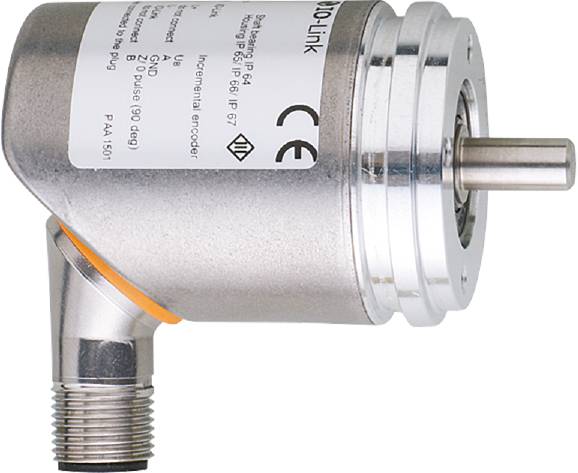

En sølvfarvet vinkeldrejeencoder med stikforbindelse, producentoplysninger og sikkerhedsmærkning, egnet til industrielle anvendelser.

Lignende billede

Produkttype

Drejefølere

Variant

Inkrementel

Min. driftsspænding

4.75 V/DC

Driftsspænding maks.

30 V/DC

Tilslutning

Stik M12, 5 polet

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Ifm RB3100 helbølgegiver

Defineret impulssekvens til en pålidelig registrering af omdrejningstal
Til præcis positionsbestemmelse og vejmåling
Høj stød- og vibrationsstyrke takket være magnetisk pick-up-princip
Opløsning kan frit programmeres fra 1... 10.000
Komfortabel kommunikation og parametrering via IO-link

Tekniske specifikationer

Mål [mm]: Dia. 36,5 / L = 65
Aftastningssystem: Magnetisk
Opløsning: 1...10000; (kan indstilles; fabriksindstilling: 1024) stregkode
Funktionsprincip-drejegiver: Inkrementel
Nøjagtighed indkoder-vinkel [°]: 0.1
IO-link revision: 1.1
Overførselstype-IO-link: COM2 (38,4 kBaud)
Omgivende temperatur-1 [°C]: -40...85
Fastgørelsesflange: Dia. 36.5 mm
Standbyforsinkelsestid [s]: 0,5
Driftsspænding [V]: 4,75...30 DC
Referencetemperatur for drejningsmoment [°C]: 20
Elektrisk udførelse: HTL/TTL
Vægt [g]: 245.000
Kommunikationsinterface: IO-link
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -40...85
Maks. Startmoment [Nm]: 1
Maks. Omdrejningstal elektrisk [omdr/min]: 12000
Maks. Omdrejningstal mekanisk [omdr./min.]: 12000
Maks. Akselbelastning Axial ved akselenden [N]: 10
Maks. Akselbelastning radialt ved akselenden [N]: 20
Maks. Tilladt relativ luftfugtighed [%]: 95; (dugning ikke tilladt)
Min. Procescyklus [ms]: 2.3
MTTF: 292
Parametreringsmuligheder: Opløsning; omdrejningsretning; HTL; TTL
Faseforskydning A og B [°]: 90
Skiftefrekvens [kHz]: 1000
Beskyttelsesklasse IP 65; IP 66; (på kabinet: IP 67; på ydersiden: IP 64)
Beskyttelsesklasse: III
SIO-tilstand: Ja
Stikforbindelse: Pinlayout: 0063 - stikforbindelse: 1 x M12, radialt og også Axial; kodning: A; greb: 1.4401 (rustfrit stål/316); maks. Ledningslængde: 100 m; (IO-link: Maks. 20 m)
Strømforbrug [mA] < : 150
Polaritetsbeskyttelse: Ja
Akseludførelse: Fuldaksel
Akseldiameter [mm]: 6
Bølgemateriale: Rustfrit stål

Produkttype: Drejefølere

Type: RB3100

Variant: Inkrementel

Teknologi: Magnetisk

Min. driftsspænding: 4.75 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 4.75 - 30 V/DC

Interfaces: IO-Link

Tilslutning: Stik M12, 5 polet

Kabellængde: 100 m

Orientering (tilslutning): Radial

Trin pr omdrejning: 10000

Maks. Impulser per omdrejning: 10000

Flangediameter: 36.5 mm

Aksel Type: Massiv aksel

Aksel-dia.: 6 mm

Materiale (flange): Aluminium

Materiale (aksel): Rustfrit stål

Kabinetmateriale: Rustfrit stål

nøjagtighed: 0.1°

Min. Temperatur: -40 °C

Maks. temperatur: 85 °C

: IP65
IP66

L: 65 mm

(Ø): 36.5 mm

Dim.: (Ø x L) 36.5 mm x 65 mm

RoHS-godkendt: Ja

Indhold: 1 stk

UKCA: Ja
