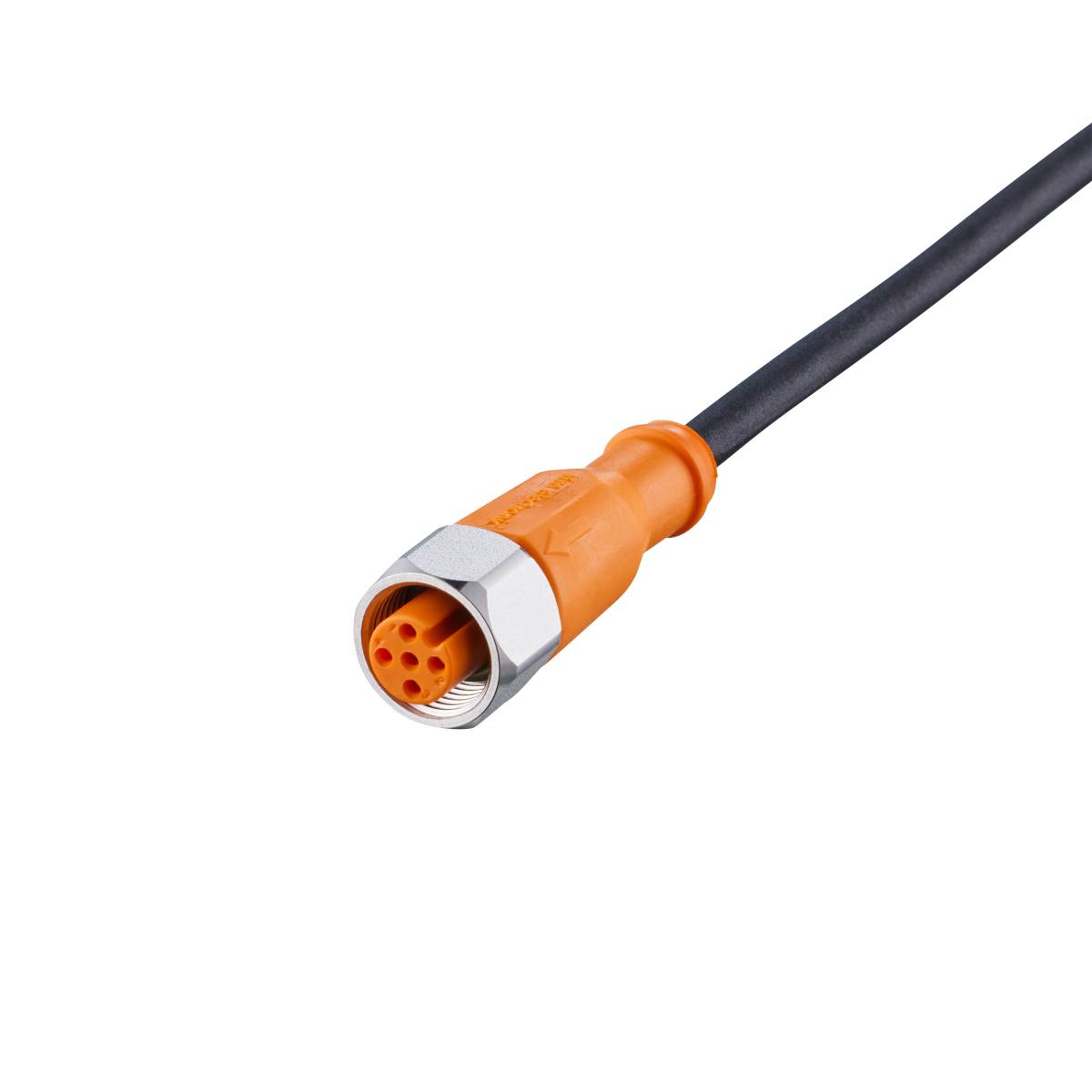

ifm Electronic EVM077 Tilslutningsledning M12 Tilslutning, lige 5 m Pol-tal (RJ): 5 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningsledning
Konstruktion
Tilslutning, lige
Tilslutningsside A
M12
Tilslutningsside B
Kabel, åben ende
pol-tal
5
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Til anvendelse i mobile arbejdsmaskiner og især hårde industriomgivelser
- Stort driftstemperaturområde og høj beskyttelsesklasse
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Modstår hurtig temperaturskift og saltsprøjtetåge
- Modstandsdygtig over for olie og kølesmøremiddel
Tekniske specifikationer
- Mål [mm]: 15,5 x 15,5 x 45
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 2.; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -40...90
- Applikation: Anvendelse i særligt ru omgivelser
- Særlige egenskaber: Silikonefri; halogenfri; forgyldte kontakter; afskærmet ledning; slæbekædeledelse
- DRIFTSSPÆNDING [V] < : 50 AC / < 60 DC
- Vægt [g]: 214.600
- Kabel: Kabel: 5 m, PUR, halogenfri, sort, dia. 4,9 mm, afskærmet; 4 x 0,34 mm² (42 x dia. 0,1 mm)
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: II
- Silikonefri: Ja
- Stikforbindelse: Tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, lige; kodning: A; fastlåsning: 1.4404 (rustfrit stål/316L); kontakter: Forgyldt; tilspændingsmoment: 0,6...1,5 Nm; afskærmet tilslutningsledning: Skærm ikke lagt på
- Samlet strømbelastning [A]: 4
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale omløbermøtrik: 1.4404 (rustfrit stål / 316L)
- Type
EVM077
- Produkttype
Tilslutningsledning
- Konstruktion
Tilslutning, lige
- Tilslutningsside A
M12
- Tilslutningsside B
Kabel, åben ende
- pol-tal
5
- Kabellængde
5 m
- Kappemateriale
PUR
- Nominel spænding
50 V/AC
60 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
4.9 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
M12 bøsning
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
- Kontaktmateriale
Forgyldte kontakter
- Max. tværsnit
0.34 mm²
- Specifikationer
med rystesikring
skærmet
PUR-kappe
Halogenfri
til slæbekæde
Oliebestandig
silikonefri
- Min. Temperatur
-40 °C
- Maks. temperatur
90 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVM077
- Indhold
1 stk
- Kabel-Ø
4.9 mm
- Kabel-Ø til
4.9 mm
- Kabel-Ø-område
4.9 mm (max)
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3322631 ifm Electronic EVM077 Tilslutningsledning M12 Tilslutning, lige 5 m Pol-tal (RJ): 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3322631 ifm Electronic EVM077 Tilslutningsledning M12 Tilslutning, lige 5 m Pol-tal (RJ): 5 1 stk
Beskrivelse
Ifm EVM077 tilslutningskabel med bøsning
