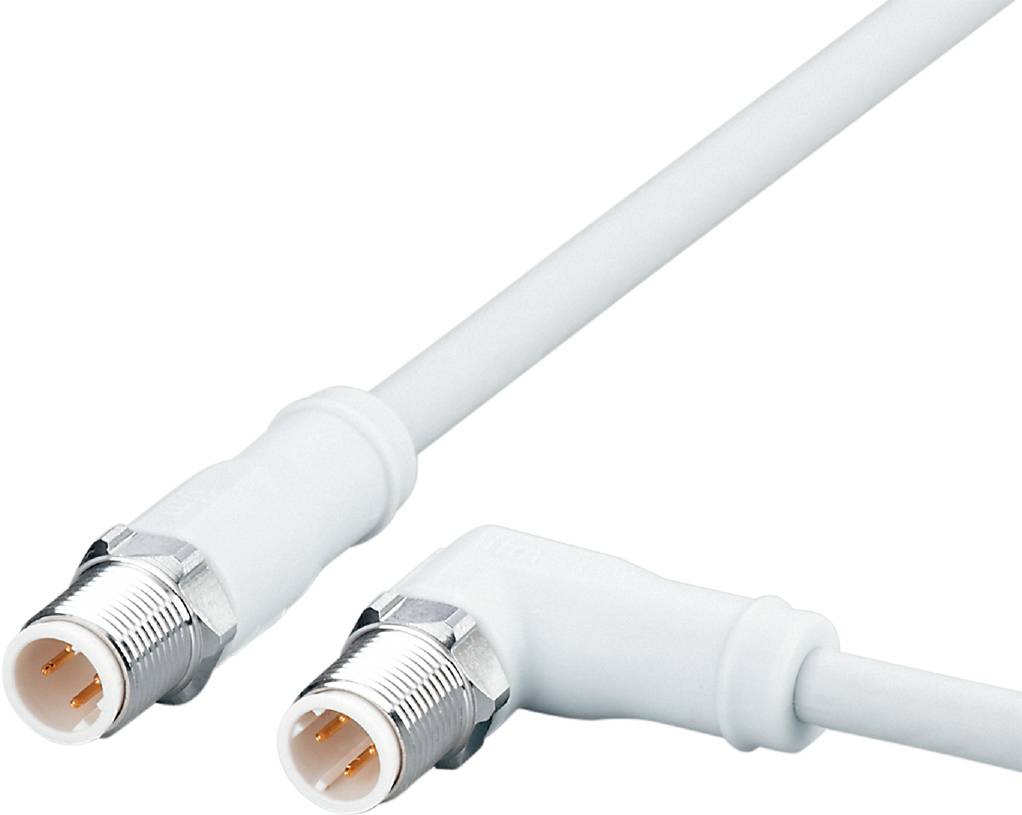

ifm Electronic EVF535 Forbindelsesledning Vinklet 0.25 m Pol-tal (RJ): 4 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Vinklet
Tilslutningsside A
M12
Tilslutningsside B
M12
pol-tal
4
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Forbindelsesledning
- Tilslutningsledning med stikforbindelse
Tekniske specifikationer
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 15 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 1 mio.; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...100
- Applikation: Industrial Ethernet; CAT5e/CAT5e; 100 Mbit/s; hygiejne- og vådområder i fødevareindustrien
- Udførelse: Ethernetkabel, D-kodet
- Særlige egenskaber: Silikonefri; halogenfri; forgyldte kontakter; afskærmet ledning; slæbekædeledelse
- DRIFTSSPÆNDING [V]: 30 AC / 60 DC
- Vægt [g]: 51.200
- Kabler: 2 - Kabel 0,25 m, MPPE, halogenfri, grå, dia. 6,5 mm, afskærmet; PROFINET type C; 4 x 0,34 mm² (7 x dia. 0,25 mm)
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- Silikonefri: Ja
- Stikforbindelse: 1.vinklet udførelse - pinlayout: 0138 - stikforbindelse: 1 x M12, vinklet; kodning: D; greb: PP; fastlåsning: 1.4404 (rustfrit stål / 316L); kontakter: Forgyldt; tilspændingsmoment: 0,6...1,2 Nm; afskærmet tilslutningsledning: Skærm lagt på / 3. Lige udførelse - Pinglayout: 0138 - stikforbindelse: 1 x M12, lige; kodning: Greb: PP; fastlåsning: 1.4404 (rustfrit stål/316L); kontakter: forgyldt; tilspændingsmoment: 0,6...1,2 Nm; afskærmet tilslutningsledning: afskærmning
- Samlet strømbelastning [A]: 4
- Omgivelsestemperatur flyttes [°C]: 0...80
- Materiale håndtag: PP
- Materiale omløbermøtrik: 1.4404 (rustfrit stål / 316L)
- Type
EVF535
- Produkttype
Forbindelsesledning
- Konstruktion
Vinklet
- Tilslutningsside A
M12
- Tilslutningsside B
M12
- pol-tal
4
- Kabellængde
0.25 m
- Kappemateriale
MPPE
- Nominel spænding
30 V/AC
60 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
6.5 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
Stiktilslutning
- kodning
D
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
- Specifikationer
til slæbekæde
- Min. Temperatur
-25 °C
- Maks. temperatur
100 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVF535
- Indhold
1 stk
- Kabel-Ø
6.5 mm
- Kabel-Ø til
6.5 mm
- Kabel-Ø-område
6.5 mm (max)
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3316100 ifm Electronic EVF535 Forbindelsesledning Vinklet 0.25 m Pol-tal (RJ): 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3316100 ifm Electronic EVF535 Forbindelsesledning Vinklet 0.25 m Pol-tal (RJ): 4 1 stk
Beskrivelse
Ifm EVF535 forbindelseskabel
