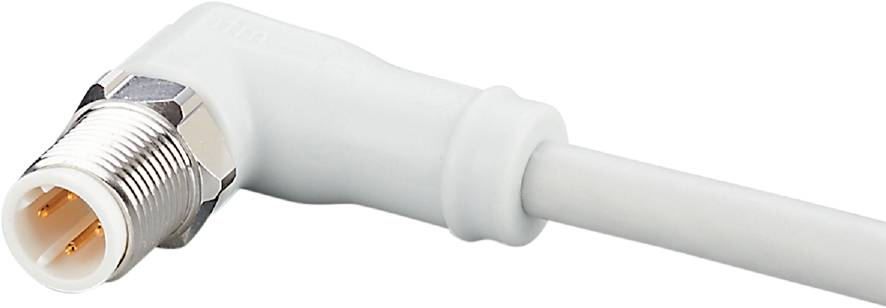

ifm Electronic EVF523 Forbindelsesledning M12 Stik, vinklet 2 m Pol-tal (RJ): 4 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Stik, vinklet
Stik-standard
Ethernet
Tilslutningsside A
M12
Tilslutningsside B
Kabel, åben ende
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Tilslutningskabel med stik
- 38 x 15,5 x 35,5 mm
- Tilslutningsledning med stikforbindelse
Tekniske specifikationer
- Mål [mm]: 38 x 15,5 x 35,5
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 15 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 1 mio.; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...100
- Applikation: Industrial Ethernet; CAT5e/CAT5e; 100 Mbit/s; hygiejne- og vådområder i fødevareindustrien
- Udførelse: Ethernetkabel, D-kodet
- Særlige egenskaber: Silikonefri; halogenfri; forgyldte kontakter; afskærmet ledning; slæbekædeledelse
- DRIFTSSPÆNDING [V]: 30 AC / 60 DC
- Vægt [g]: 146.800
- Kabel: Kabel 2 m, MPPE, halogenfri, grå, dia. 6,5 mm, afskærmet; PROFINET type C; 4 x 0,34 mm² (7 x dia. 0,25 mm)
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- Silikonefri: Ja
- Stikforbindelse: Stik - Pinlayout: 0138 - stikforbindelse: 1 x M12, vinklet; kodning: D; gribeelement: PP; fastlåsning: 1.4404 (rustfrit stål / 316L); kontakter: Forgyldt; tilspændingsmoment: 0,6...1,2 Nm; afskærmet tilslutningsledning: Afskærmning
- Samlet strømbelastning [A]: 4
- Omgivelsestemperatur flyttes [°C]: 0...80
- Materiale håndtag: PP
- Materiale omløbermøtrik: 1.4404 (rustfrit stål / 316L)
- Type
EVF523
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, vinklet
- Stik-standard
Ethernet
- Tilslutningsside A
M12
- Tilslutningsside B
Kabel, åben ende
- pol-tal
4
- Kabellængde
2 m
- Kappemateriale
MPPE
- Nominel spænding
30 V/AC
60 V/DC
- Udvendig Ø
6.5 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
M12 stik
- Gevind-type
M12
- kodning
D
- Kontaktoverflade
Forgyldt
- Specifikationer
D-kodet
- Min. Temperatur
-25 °C
- Maks. temperatur
100 °C
- Produc.-delnr.
EVF523
- Indhold
1 stk
- Kabel-Ø
6.5 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3315908 ifm Electronic EVF523 Forbindelsesledning M12 Stik, vinklet 2 m Pol-tal (RJ): 4 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3315908 ifm Electronic EVF523 Forbindelsesledning M12 Stik, vinklet 2 m Pol-tal (RJ): 4 1 stk
Beskrivelse
Ifm EVF523 tilslutningskabel med stik
