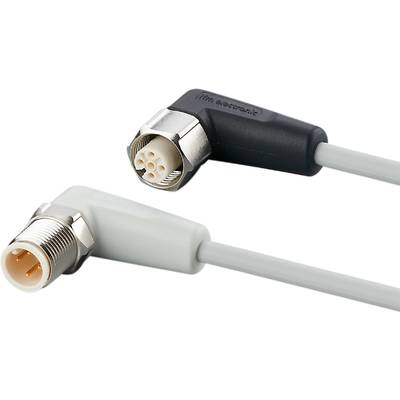

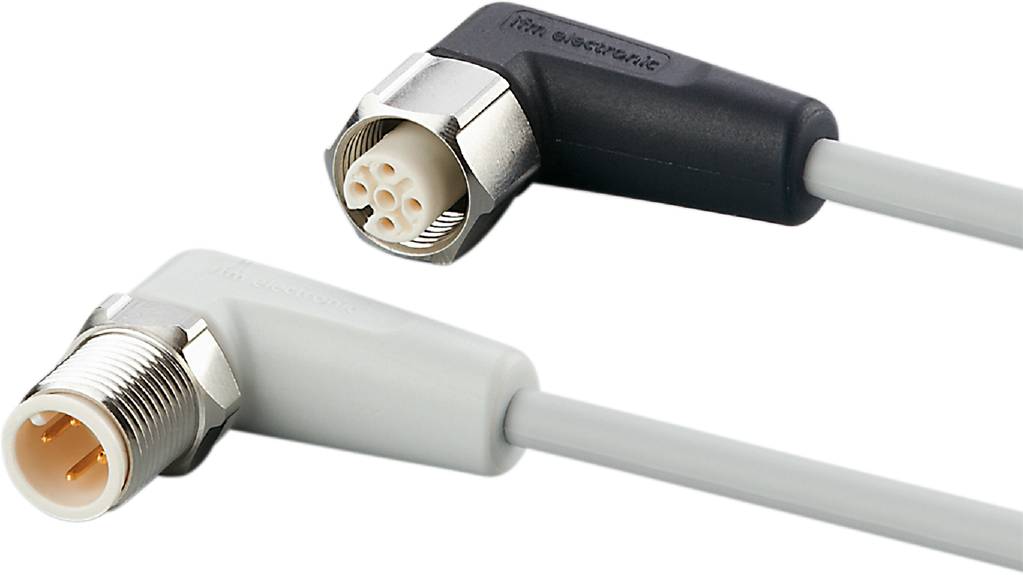

ifm Electronic EVF083 Forbindelsesledning M12 Stik, vinklet, Tilslutning, vinklet 0.3 m Pol-tal (RJ): 4, 5 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Stik, vinklet
Tilslutning, vinklet
Tilslutningsside A
M12
Tilslutningsside B
M12
pol-tal
4
5
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Til anvendelse i hygiejne- og våde områder i fødevareindustrien
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Kappen af halogenfri og brandhæmmende materiale
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Led'er er også synlige ved stærkt lysindfald
Tekniske specifikationer
- Mål [mm]: 30,5 x 15,5 x 36,5
- Display: Koblingstilstand: 2 x LED, gul; drift: 1 x LED, grøn
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 1.; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...100
- Anvendelse: Hygiejne- og vådområder i fødevareindustrien
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- Driftsspænding [V]: 10...36 DC
- Elektrisk udførelse: PNP
- Vægt [g]: 39.500
- Kabler: 2 - Kabel 0,3 m, MPPE, halogenfri, grå, dia. 4,9 mm; 4 x 0,34 mm² (42 x dia. 0,1 mm)
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: II
- Silikonefri: Ja
- Stikforbindelse: 1.stik - Pinlayout: 0001 - stikforbindelse: 1 x M12, vinklet; kodning: A; greb: PP, grå; lås: 1.4404 (rustfrit stål / 316L); kontakter: forgyldt; tilspændingsmoment: 0,6...1,2 Nm / 3. tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, vinklet; kodning: A; greblegeme: PP, sort transparent; lås: 1.4404 (rustfrit stål/316L); pakning: EPDM; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm
- Samlet strømbelastning [A]: 4
- Omgivelsestemperatur flyttes [°C]: 0...100
- Materiale pakning: EPDM
- Materiale håndtag: PP
- Materiale omløbermøtrik: 1.4404 (rustfrit stål / 316L)
- Type
EVF083
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, vinklet
Tilslutning, vinklet
- Tilslutningsside A
M12
- Tilslutningsside B
M12
- pol-tal
4
5
- Kabellængde
0.3 m
- Kappemateriale
MPPE
- Nominel spænding
36 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
4.9 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
M12 stik
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
A
- Kontaktmateriale
Forgyldt
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
- Specifikationer
silikonefri
- Min. Temperatur
-25 °C
- Maks. temperatur
100 °C
- Produc.-delnr.
EVF083
- Indhold
1 stk
- Kabel-Ø
4.9 mm
- Kabel-Ø til
4.9 mm
- Kabel-Ø-område
4.9 mm (max)
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3317094 ifm Electronic EVF083 Forbindelsesledning M12 Stik, vinklet, Tilslutning, vinklet 0.3 m Pol-tal (RJ): 4, 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3317094 ifm Electronic EVF083 Forbindelsesledning M12 Stik, vinklet, Tilslutning, vinklet 0.3 m Pol-tal (RJ): 4, 5 1 stk
Beskrivelse
Ifm EVF083 forbindelseskabel
