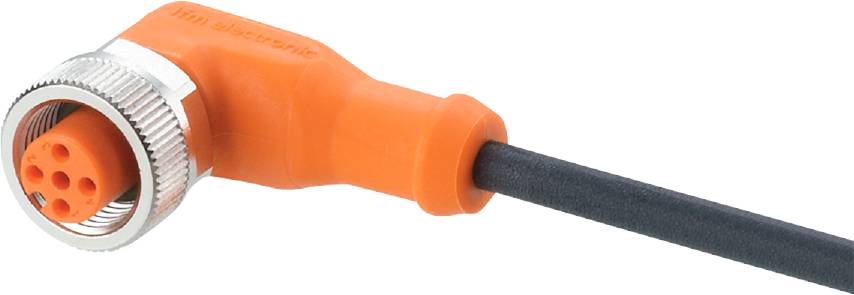

ifm Electronic EVC005 Tilslutningsledning M12 Tilslutning, vinklet 5 m Pol-tal (RJ): 5 1 stk Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningsledning
Konstruktion
Tilslutning, vinklet
Tilslutningsside A
M12
Tilslutningsside B
Kabel, åben ende
pol-tal
5
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Mål [mm]: 26,5 x 15,5 x 36,5
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5 mio; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...90
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- DRIFTSSPÆNDING [V] < : 250 AC / < 300 DC
- Vægt [g]: 154.900
- Kabel: Kabel: 5 m, PUR, halogenfri, sort, dia. 4,3 mm; 4 x 0,34 mm² (42 x dia. 0,1 mm)
- Lejefugtighed [%]: 10...100
- Opbevaringstemperatur [°C]: -25...55
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: II
- Silikonefri: Ja
- Stikforbindelse: Tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, vinklet; kodning: A; greb: TPU, orange; lås: messing, forniklet; tætning: FKM; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm
- Samlet strømbelastning [A]: 4
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale pakning: FKM
- Materiale håndtag: TPU
- Materiale omløbermøtrik: Messing, forniklet
- Emballage-type
Piece
- Type
EVC005
- Produkttype
Tilslutningsledning
- Konstruktion
Tilslutning, vinklet
- Tilslutningsside A
M12
- Tilslutningsside B
Kabel, åben ende
- pol-tal
5
- Kabellængde
5 m
- Kappemateriale
PUR
- Nominel spænding
250 V/AC
300 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
M12 bøsning
- Producentfarve
Flerfarvet
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- Kabelfarve
Flerfarvet
- kodning
A
- Kontaktmateriale
Forgyldt
- Kontaktoverflade
Forgyldte kontakter
- Max. tværsnit
0.34 mm²
IP67/IP69K
- Specifikationer
silikonefri
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVC005
- Indhold
1 stk
- Kabel-Ø
4.3 mm
- Kabel-Ø til
4.3 mm
- Kabel-Ø-område
4.3 mm (max)
- RoHS-godkendt
Ja
- Udførelse
Kabel
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3315712 ifm Electronic EVC005 Tilslutningsledning M12 Tilslutning, vinklet 5 m Pol-tal (RJ): 5 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3315712 ifm Electronic EVC005 Tilslutningsledning M12 Tilslutning, vinklet 5 m Pol-tal (RJ): 5 1 stk Piece
Beskrivelse
Ifm EVC005 tilslutningskabel med bøsning
