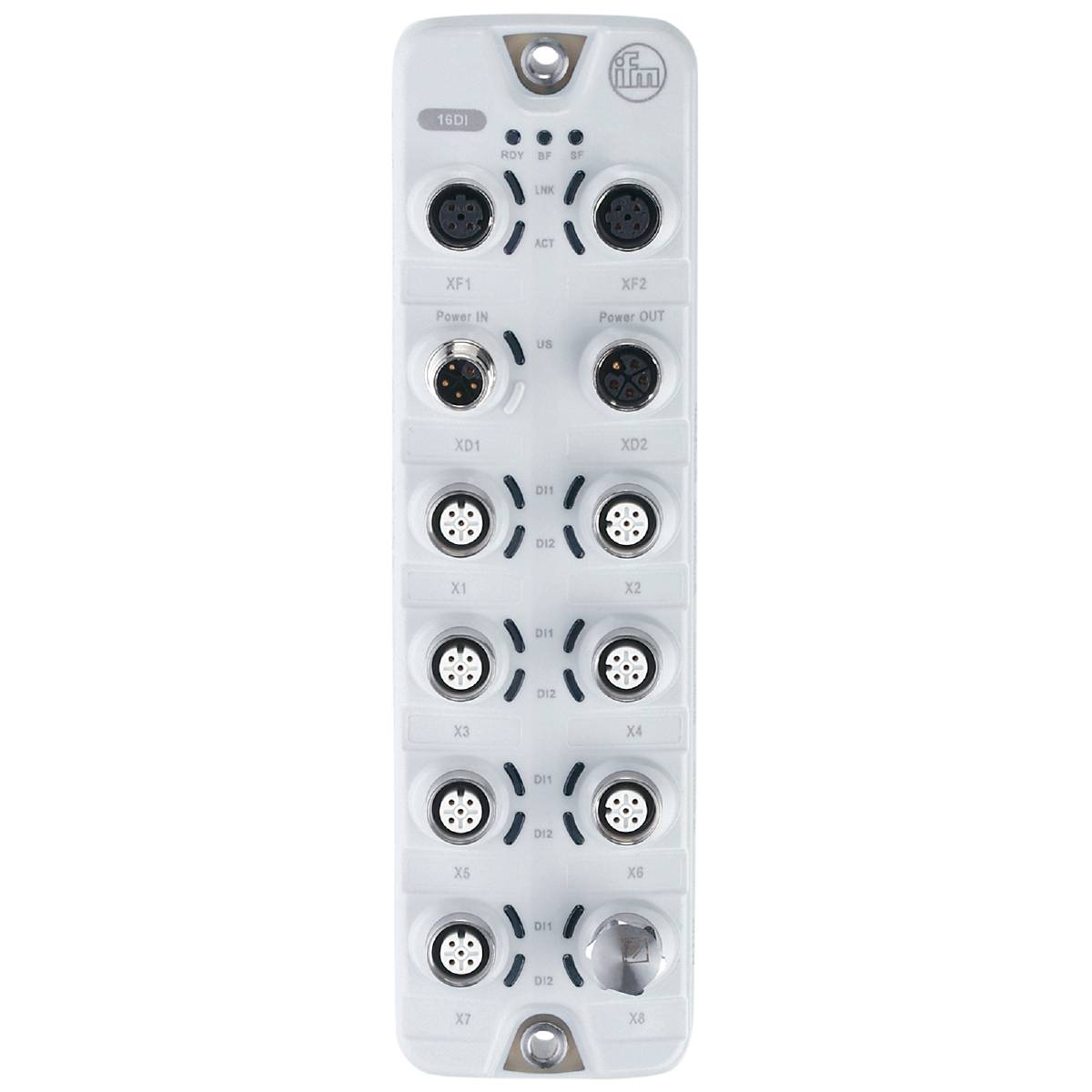

ifm Electronic AL4103 AL4103 Ethernet-modul Profinet Antal indgange: 16 x 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Grænseflade-moduler
- Feltbusmodul med digitale indgange
- Direkte tilslutning af sensorer til feltbus for en overskuelig kabelføringsstruktur
- Højfrekvent counterfunktion integreret i Ethernet-modul
- Robust kabinet til anvendelse i levnedsmiddelindustrien
- Høj beskyttelsesklasse for kravene i fødevare- og drikkevareindustrien
Tekniske specifikationer
- Antal digitale indgange: 16; (type 2 i henhold til IEC 61131-2)
- Antal ind- og udgange: Antal digitale indgange: 16
- Omgivende temperatur-1 [°C]: -25...60
- Anvendelse: Hygiejnebind, E/A-moduler til feltbrug
- Driftsspænding [V]: 20...28 DC; (US; iht. SEL/PEL)
- Loop-funktion: Spændingsforsyning; feltbusinterface
- Vægt [g]: 437.200
- Kommunikationsinterface Ethernet
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -25...85
- Maks. Tilladt relativ luftfugtighed [%]: 90
- MTTF: 129
- Parametreringsmuligheder: Tællerfunktion
- Protokol - Ethernet - PROFINET: PROFINET
- Koblingsniveau High [V]: 11...30
- Lavt kontaktniveau [V]: 0...5
- Beskyttelsesklasse: IP 65; IP 66; IP 67; IP 69K; (drift med hætte af rustfrit stål: IP 69K)
- Kapslingsklasse (NEMA 250): 6P
- Beskyttelsesklasse: III
- Stikforbindelse: Procestilslutning - Pinlayout: 0017 - stikforbindelse: M12; kodning: A; pakning: EPDM / Ethernet - pinlayout: 0191 - stikforbindelse: M12; kodning: D; tætning: EPDM / spændingsforsyning I - Pinlayout: 0210 - stikforbindelse: M12; kodning: L / spændingsforsyning OUT - Pinlayout: 0211 - stikforbindelse: M12; kodning: L; tætning: EPDM
- Strømforbrug [mA]: 200...3900; (cULus: 200... 3500; US)
- Samlet strømbelastning [A]: 3,6
- Samlet strømbelastning (UL) [A]: 3,2
- Overførselshastighed - Ethernet - PROFINET: 100 Mbit/s.
- Overførselsstandard - Ethernet - PROFINET: 100Base-TX
- Tilsmudsningsgrad: 2
- Materiale pakning: EPDM
- Produkttype
Ethernet-modul
- Interfaces
Profinet
- Type
AL4103
- Min. driftstemperatur
-25 °C
- Driftstemperatur
-25 °C (min)
- Antal indgange
16 x
- Maks. strømforbrug
3900 mA
- Produc.-delnr.
AL4103
- Interface
Ethernet
- Tilslutning A
M12
- Min. driftsspænding
20 V/DC
- Driftsspænding maks.
28 V/DC
- Maks. temperatur
60 °C
- Min. Temperatur
-25 °C
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321273 ifm Electronic AL4103 AL4103 Ethernet-modul Profinet Antal indgange: 16 x 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321273 ifm Electronic AL4103 AL4103 Ethernet-modul Profinet Antal indgange: 16 x 1 stk
Beskrivelse
Ifm AL4103 Ethernet-modul med PROFINET-interface
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
