Name: ifm Electronic AC5270 Pneumatikmodul
Brand: ifm Electronic
SKU: 3321270

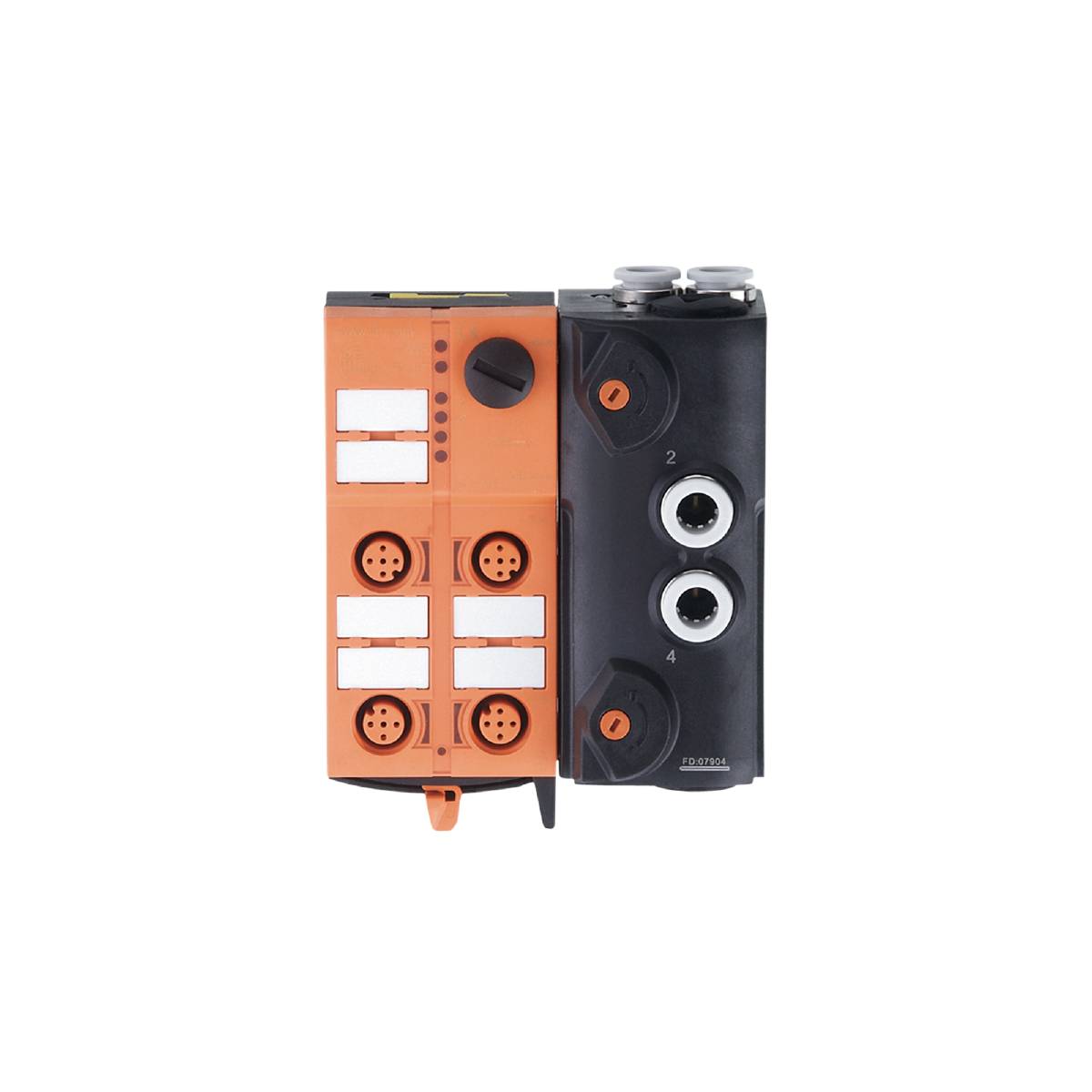

En elektrisk enhed med orange og sorte moduler. Den har stikforbindelser og kontrolknapper på overfladen.

Lignende billede

Produkttype

Pneumatikmodul

Produc.-delnr.

AC5270

Indhold

1 stk

UKCA

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Tilbehør til temperaturstyring

Til decentral styring af cylindre og svingdrev
Kombination af AS-i i E/A-modul og magnetventil
Høj energieffektivitet ved anvendelse tæt på aktuatoren
Reduceret installations- og kabelføringsindsats
Enkel værktøjsfri montering og installation takket være hurtig monteringsteknik

Tekniske specifikationer

Udsugningsluft: Aftræk udsugningsluft via slangetilslutning
Udgangenes aktuatorforsyning: AS-i
Antal digitale indgange: 4
Antal ind- og udgange: Antal digitale indgange: 4; antal pneumatiske udgange: 2
Antal pneumatiske udgange: 2
Visning: Drift: LED, grøn; fejl: LED, rød; funktion: LED, gul
Omgivende temperatur-1 [°C]: -10...55
Applikation: Feltmontering
Arbejdstrykomåde [bar]: 3...8
Arbejdstrykomåde [MPa]: 0,3...0,8
Arbejdstrykomåde [psi]: 43,5...116
As-i-adressering: Adressering
As-i E/A-konfiguration [hex]: 7
As-i ID-kode [hex]: A.E
As-i Master Master Profil: M2; M3; M4
As-i-profil: S-7.A.E
As-i version: 2.11; 3.0
Driftsspænding [V]: 26,5...31,6 DC
Trykluftkonsistens: Uolieret trykluft klasse 6-3-1; olieret trykluft klasse 6-3-4
Indgangstilkobling digitale indgange: PNP
Indgangsstrøm High [mA]: 6...10
Indgangsstrøm Low [mA]: 0...2
Udvidet adresseringstilstand: Ja
Vægt [g]: 381.500
Manuel betjening: Tryktast eller tryktrykkende - roterende trykkontakt
Konfektionerbar tilslutning / klemmer: Hurtig monteringsteknik til AS-i fladkabel: ; Justering mulig i tre retninger
Kortslutningsfast digital indgang: Ja
Luftmængde ved 6/5 bar [l/min]: 400
Maks. Strømforbrug fra AS-i [mA]: 280
maks. Strømbelastbarhed indgange i alt [mA]: 200
Medietemperatur [°C]: -10...50
Modultilslutning: Fladkabel
Montering: Hurtig montering
MTTF: 258
Pneumatiksystem: 1 x 5/3-vejs skyderventil (skærvingsfri); midterstilling spærret
Lydtryksniveau High [V]: > 11
Slangestikforbindelse 8 mm
Beskyttelsesklasse IP 65; IP 67
Sensorforsyning af indgange: AS-i
Spændingsforsyning [V]: 20...30; (via fladkabel)
Stikforbindelse: Pinlayout: nul - stikforbindelse: M12
Watchdog integreret: Ja

Produc.-delnr.: AC5270

Produkttype: Pneumatikmodul

Indhold: 1 stk

UKCA: Ja
