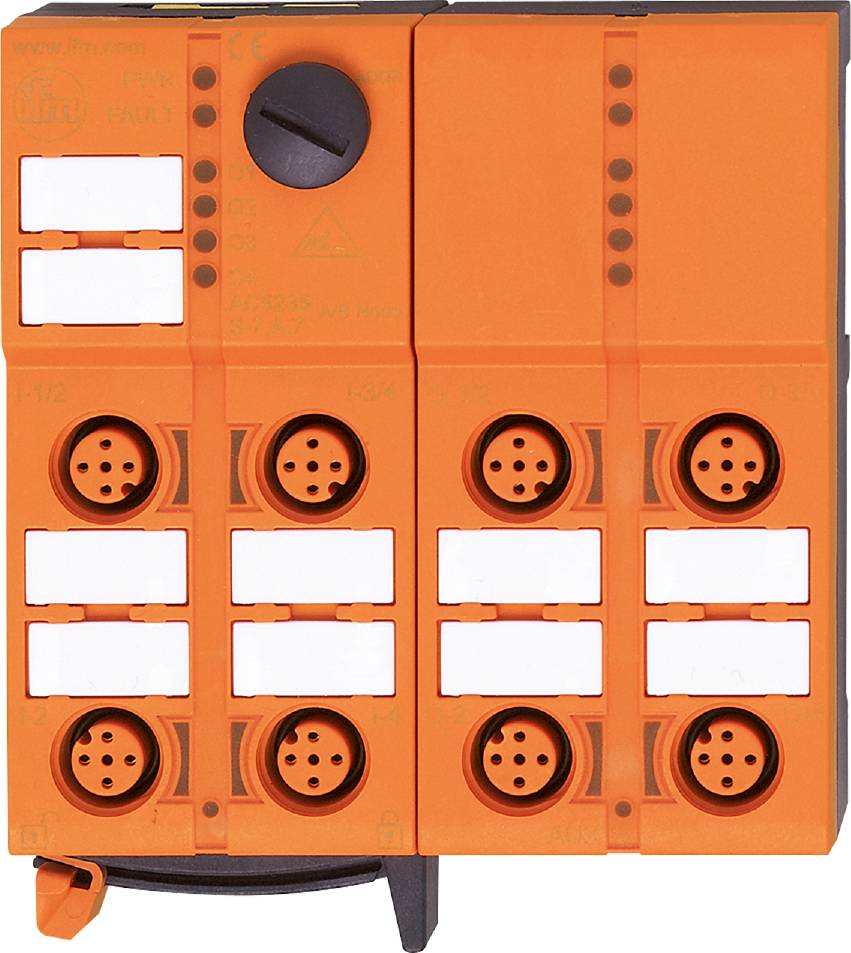

ifm Electronic AC5236 AC5236 I/O-modul M12-tilslutning Antal digitale udgange: 4 Antal digitale indgange: 4
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
I/O-modul
Interfaces
M12-tilslutning
Type
AC5236
Antal digitale indgange
4
Antal digitale udgange
4
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Enkel værktøjsfri montering og installation takket være hurtig monteringsteknik
- Tre frit valgbare retninger for fladkablet
- Godt synlige, lysstærke LED'er til visning af drift, koblingstilstand og fejl
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Robuste M12-stikforbindelser til tilslutning af sensorer og aktuatorer
Tekniske specifikationer
- Strømforsyning til udgange: AUX
- Antal digitale udgange: 4
- Antal digitale indgange: 4
- Antal ind- og udgange: Antal digitale indgange: 4; antal digitale udgange: 4
- Visning: Drift: LED, grøn; fejl: LED, rød; funktion: LED, gul
- Galvanisk afkoblet digital udgang: Ja
- Omgivende temperatur-1 [°C]: -25...70
- Applikation: Feltmontering
- As-i-adressering: Adressering
- As-i E/A-konfiguration [hex]: 7
- As-i ID-kode []: A.7
- As-i Master Profil M4
- As-i-profil: S-7.A.7
- As-i version: 3.0
- Udførelse: Kun til drift med AS-i-masters profil M4
- Bestykning: PNP
- Driftsspænding [V]: 26,5...31,6 DC; ("supply class 2" iht. cULus)
- Indgangstilkobling digitale indgange: PNP
- Indgangsstrøm High [mA]: 6...10
- Indgangsstrøm Low [mA]: 0...2
- Udvidet adresseringstilstand: Ja
- Vægt [g]: 274.100
- Konfektionerbar tilslutning / klemmer: Hurtig monteringsteknik til AS-i fladkabel: ; Justering mulig i tre retninger
- Kortslutningssikker: Ja
- Kortslutningsfast digital indgang: Ja
- Maks. Strømforbrug fra AS-i [mA]: 250
- maks. Strømbelastbarhed indgange i alt [mA]: 200
- Modultilslutning: Fladkabel
- Monteringstype: AS-i fladkabel kan kontaktes direkte
- MTTF: 149
- Lydtryksniveau High [V]: > 11
- Beskyttelsesklasse: IP67
- Sensorforsyning af indgange: AS-i
- Spændingsområde DC [V]: 15...30; (iht. PEL; via fladkabel)
- Spændingsforsyning [V]: 18...30; (via fladkabel)
- Stikforbindelse: Indgange - pinlayout: nul - stikforbindelse: M12 / udgange - pinlayout: nul - stikforbindelse: M12
- Samlet strømbelastning [A]: 4
- Strømbelastningsevne pr. udgang [mA]: 2000; (Brugskategori DC-13 (styring af el-magneter): 40 W (IEC 60947-5-1)
- Watchdog integreret: Ja
- Produkttype
I/O-modul
- Interfaces
M12-tilslutning
- Type
AC5236
- Antal digitale indgange
4
- Antal digitale udgange
4
- Kontrol-LEDer
Ja
- Produc.-delnr.
AC5236
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320511 ifm Electronic AC5236 AC5236 I/O-modul M12-tilslutning Antal digitale udgange: 4 Antal digitale indgange: 4
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320511 ifm Electronic AC5236 AC5236 I/O-modul M12-tilslutning Antal digitale udgange: 4 Antal digitale indgange: 4
Beskrivelse
Ifm AC5236 AS-i indgangs-/udgangsmodul
