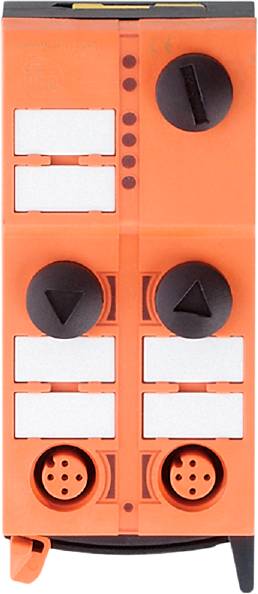

ifm Electronic AC5223 AC5223 Indgangsmodul Fladkabel Antal analoge indgange: 2
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Indgangsmodul
Interfaces
Fladkabel
Type
AC5223
Antal analoge indgange
2
Kontrol-LEDer
Ja
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Enkel værktøjsfri montering og installation takket være hurtig monteringsteknik
- Tre frit valgbare retninger for fladkablet
- Godt synlige, lysstærke LED'er til visning af drift, koblingstilstand og fejl
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Robuste M12-stikforbindelser til tilslutning af sensorer og aktuatorer
Tekniske specifikationer
- Analog indgang strøm [mA]: 4...20
- Antal analoge indgange: 2; (tilslutning af 2-, 3- og 4-leder-sensorer)
- Antal ind- og udgange: Antal analoge indgange: 2
- Display: Analogt signal: Led, gule kanaler AI1...AI2; drift: LED, grøn AS-i; fejl: LED, rød
- Omgivende temperatur-1 [°C]: -25...70
- Applikation: Feltmontering
- As-i-adressering: Adressering
- As-i E/A-konfiguration [hex]: 7
- As-i ID-kode [hex]: 3.D.
- As-i Master Profil: M3; M4
- As-i-profil: S-7.3.D.
- As-i version: 2.11; 3.0
- Opløsning analog indgang 12 bit
- Driftsspænding [V]: 26,5...31,6 DC
- Udvidet adresseringstilstand: nej
- Nøjagtighed: 0,5 (% af den endelige værdi af < måleområdet; tolerance under påvirkning af elektromagnetiske forstyrrelser: ± 1% af den endelige værdi af måleområdet)
- Vægt [g]: 158.850
- Konfektionerbar tilslutning / klemmer: Hurtig monteringsteknik til AS-i fladkabel: ; Justering mulig i tre retninger
- Kortslutningssikring analoge indgange: Ja
- Opbevaringstemperatur [°C]: -25...70
- Maks. Højde over havet [m]: 2000
- Maks. Spændingsfald via belastning ved nominel spænding [V]: 10
- Maks. Strømforbrug fra AS-i [mA]: 250
- Maks. Tilladt relativ luftfugtighed [%]: 90; (ikke-kondenserende)
- Modultilslutning: Fladkabel
- MTTF: 174
- Beskyttelsesklasse: IP67
- Sensorforsyning af indgange: AS-i
- Stikforbindelse: Pinlayout: 0017 - stikforbindelse: M12; kodning: A
- Polaritetsbeskyttelse: Ja
- Produkttype
Indgangsmodul
- Interfaces
Fladkabel
- Type
AC5223
- Antal analoge indgange
2
- Kontrol-LEDer
Ja
- Produc.-delnr.
AC5223
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320451 ifm Electronic AC5223 AC5223 Indgangsmodul Fladkabel Antal analoge indgange: 2
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320451 ifm Electronic AC5223 AC5223 Indgangsmodul Fladkabel Antal analoge indgange: 2
Beskrivelse
Ifm AC5223 AS-i indgangsmodul
