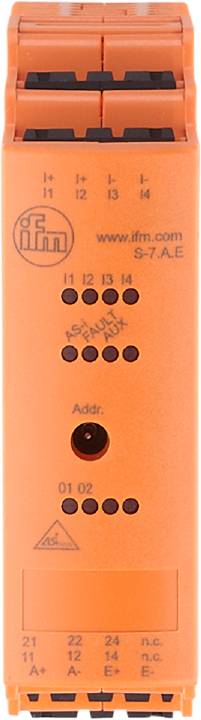

Lignende billede
ifm Electronic AC3255 AC3255 I/O-modul Klemliste Antal digitale udgange: 2 Antal digitale indgange: 4 Antal relæudgange:
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
I/O-modul
Interfaces
Klemliste
Antal relæudgange
2
Type
AC3255
Antal digitale indgange
4
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- As-i indgangs-/udgangsmodul
- SMARTL25 4DI AUX 2DO R C.
- Tilslutningsklemmer
- IP 20
Tekniske specifikationer
- Antal digitale indgange: 4
- Antal ind- og udgange: Antal digitale indgange: 4; antal relæudgange: 2
- Antal relæudgange: 2
- Visning: Koblingstilstand: LED, gul I1...I4, O1...O2; drift: LED, grøn AS-i, AUX; fejl: LED, rød
- Galvanisk afkoblet digital udgang: Ja
- Omgivende temperatur-1 [°C]: -25...65
- Applikation: Indbygning i styretavle
- As-i-adressering: Adressering
- As-i E/A-konfiguration [hex]: 7
- As-i ID-kode []: A.E
- As-i Master Master Profil: M2; M3; M4
- As-i-profil: S-7.A.E
- As-i version: 2.11; 3.0
- Driftsspænding [V]: 18...31,6 DC
- Indgangstilkobling digitale indgange: PNP; (type 2 iht. IEC 61131-2)
- Indgangsstrøm High [mA]: 6...10
- Indgangsstrøm Low [mA]: 0...2
- Udvidet adresseringstilstand: Ja
- Vægt [g]: 183.850
- Vejledning: Apparatet skal forsynes fra en galvanisk adskilt spændingskilde. Denne spændingskilde skal have en UL-godkendt sikring (se addendum). Alternativt kan der også anvendes en klasse 2-strømforsyning til AUX.
- Konfektionerbart tilslutning / klemmer: Stiftlister: 4 x ; kontaktmål: 5,0 mm
- Kortslutningssikker: nej
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -25...75
- Maks. Højde over havet [m]: 2000
- Maks. Strømforbrug fra AS-i [mA]: 30
- Maks. Strømforbrug fra ekstra strømforsyning [mA]: 1100; (AUX)
- maks. Strømbelastbarhed indgange i alt [mA]: 1000
- Maks. Tilladt relativ luftfugtighed [%]: 90; (ikke-kondenserende)
- Monteringstype: Bæreskinnemontering
- MTTF: 320
- Lydtryksniveau High [V]: > 11
- Beskyttelsesklasse: IP 20.
- Beskyttelsesklasse klemmer: IP 20
- Sensorforsyning af indgange: AUX
- Spændingsområde AC [V]: 10...240
- Spændingsområde DC [V] 24
- Spændingsforsyning [V]: 18...30; (DC)
- Strømbelastningsevne udgange i alt [A]: 6; (ohmsk belastning)
- Strømbelastningsevne pr. udgang [mA]: 6000; (ohmsk belastning)
- Tilsmudsningsgrad: 2
- Watchdog integreret: Ja
- Ekstra spændingsforsyning [V]: 20...30 DC; (AUX)
- Produkttype
I/O-modul
- Interfaces
Klemliste
- Type
AC3255
- Antal digitale indgange
4
- Antal digitale udgange
2
- Antal relæudgange
2
- Produc.-delnr.
AC3255
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320083 ifm Electronic AC3255 AC3255 I/O-modul Klemliste Antal digitale udgange: 2 Antal digitale indgange: 4 Antal relæudgange:
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320083 ifm Electronic AC3255 AC3255 I/O-modul Klemliste Antal digitale udgange: 2 Antal digitale indgange: 4 Antal relæudgange:
Beskrivelse
Ifm AC3255 AS-i indgangs-/udgangsmodul
