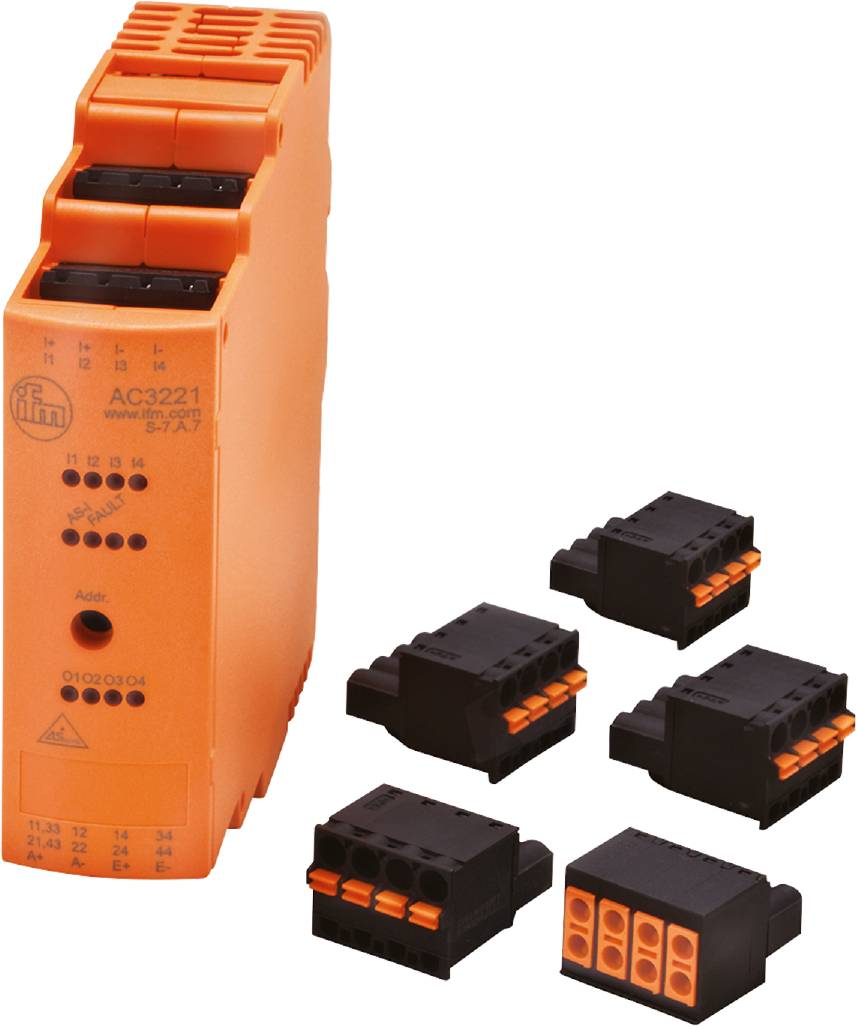

ifm Electronic AC3221 AC3221 I/O-modul Klemliste Antal digitale indgange: 4 Antal relæudgange: 4
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
I/O-modul
Interfaces
Klemliste
Antal relæudgange
4
Type
AC3221
Antal digitale indgange
4
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Til anvendelse i kontaktskabe
- Nem og hurtig kabelføring med fjedertrækklemmer
- Særligt pladsbesparende konstruktion
- Dobbelte klemmer til at slibe spændingsforsyningen
- Godt synlig, lysstærk LED til visning af drift, koblingstilstand og funktion
Tekniske specifikationer
- Antal digitale indgange: 4
- Antal ind- og udgange: Antal digitale indgange: 4; antal relæudgange: 4
- Antal relæudgange: 4
- Visning: Koblingstilstand: LED, gul I1...I4, O1...O4; drift: LED, grøn AS-i, AUX; fejl: LED, rød
- Galvanisk afkoblet digital udgang: Ja
- Omgivende temperatur-1 [°C]: -25...65
- Applikation: Indbygning i styretavle
- As-i-adressering: Adressering
- As-i E/A-konfiguration [hex]: 7
- As-i ID1-kode [hex] 7; (fast indstillet)
- As-i ID-kode [hex]: A.7
- As-i Master Profil M4
- As-i-profil: S-7.A.7
- As-i version: 3.0
- As-i-certifikat: 124301
- Udførelse: Kun til drift med AS-i-masters profil M4
- Driftsspænding [V]: 18...31,6 DC
- Indgangstilkobling digitale indgange: PNP; (type 2 iht. IEC 61131-2)
- Indgangsstrøm High [mA]: 6...10
- Indgangsstrøm Low [mA]: 0...2
- Udvidet adresseringstilstand: Ja
- Vægt [g]: 203.350
- Vejledning: Apparatet skal forsynes fra en galvanisk adskilt spændingskilde. Denne spændingskilde skal have en UL-godkendt sikring (se addendum). Alternativt kan der også anvendes en klasse 2-strømforsyning til AUX.
- Konfektionerbart tilslutning / klemmer: Stiftlister: 4 x ; kontaktmål: 5,0 mm
- Kortslutningssikker: nej
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -25...75
- Maks. Højde over havet [m]: 2000
- Maks. Strømforbrug fra AS-i [mA]: 30
- Maks. Strømforbrug fra ekstra strømforsyning [mA]: 1100; (AUX)
- maks. Strømbelastbarhed indgange i alt [mA]: 1000
- Maks. Tilladt relativ luftfugtighed [%]: 90; (ikke-kondenserende)
- Monteringstype: Bæreskinnemontering
- MTTF: 248
- Lydtryksniveau High [V]: > 11
- Beskyttelsesklasse: IP 20.
- Beskyttelsesklasse klemmer: IP 20
- Sensorforsyning af indgange: AUX
- Spændingsområde AC [V]: 10...240; (udgangene O1 + O3 samt O2 + O4 skal forsynes parvist med samme spænding. 2 x 240 AC)
- Spændingsområde DC [V]: 24; (AUX; udgangene O1 + O3 samt O2 + O4 skal forsynes parvist med samme spænding. 2 x 24 DC)
- SPÆNDINGSFORSYNING [V]: 18...30; (DC AUX)
- Strømbelastningsevne udgange i alt [A]: 6; (ohmsk belastning)
- Strømbelastningsevne pr. udgang [mA]: 6000; (ohmsk belastning)
- Tilsmudsningsgrad: 2
- Watchdog integreret: Ja
- Ekstra spændingsforsyning [V]: 20...30 DC; (AUX)
- Produkttype
I/O-modul
- Interfaces
Klemliste
- Type
AC3221
- Antal digitale indgange
4
- Antal relæudgange
4
- Kontrol-LEDer
Ja
- Produc.-delnr.
AC3221
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320212 ifm Electronic AC3221 AC3221 I/O-modul Klemliste Antal digitale indgange: 4 Antal relæudgange: 4
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320212 ifm Electronic AC3221 AC3221 I/O-modul Klemliste Antal digitale indgange: 4 Antal relæudgange: 4
Beskrivelse
Ifm AC3221 AS-i indgangs-/udgangsmodul
