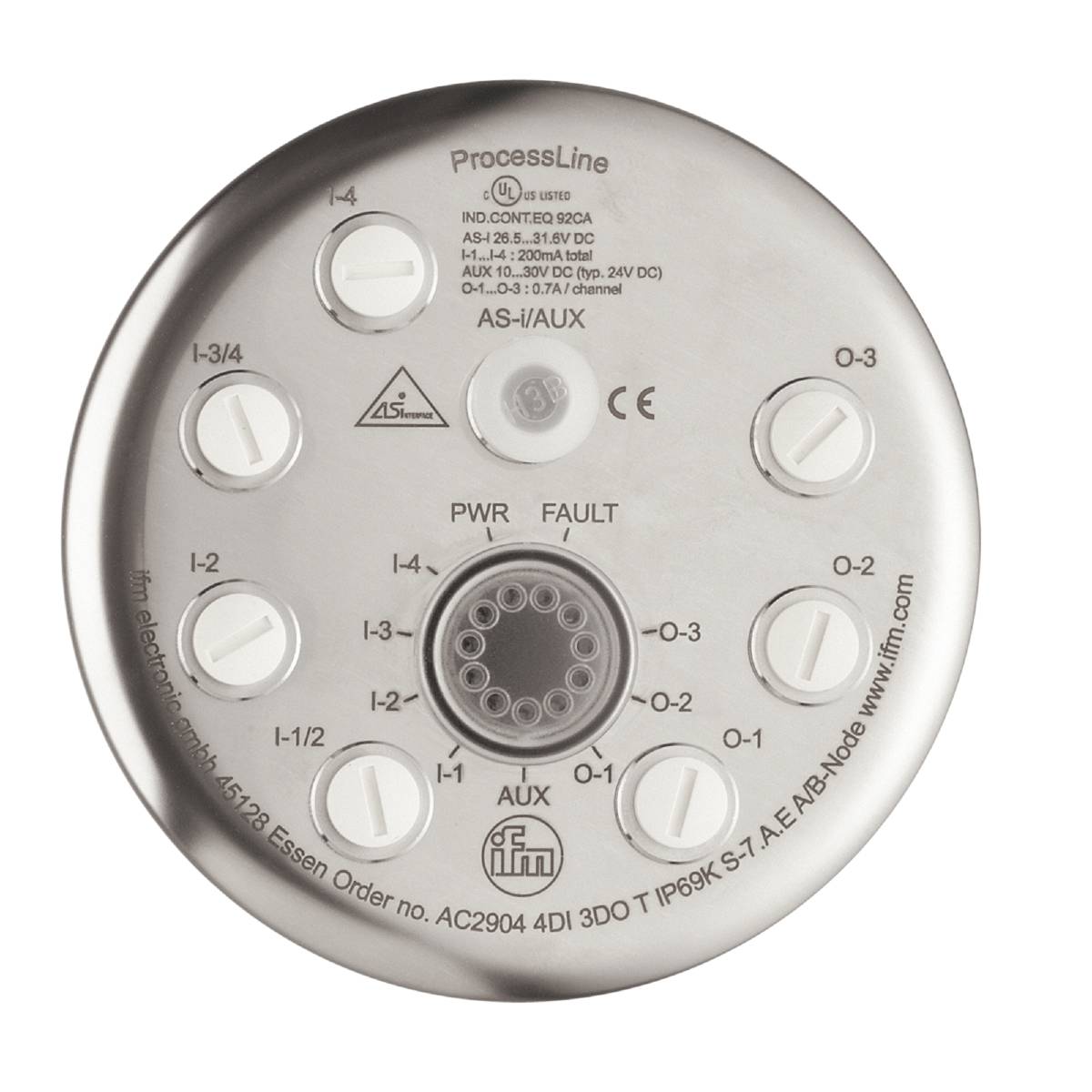

ifm Electronic AC2904 AC2904 I/O-modul M12-stik Antal digitale udgange: 3 Antal digitale indgange: 4
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
I/O-modul
Interfaces
M12-stik
Type
AC2904
L
80 mm
Antal digitale indgange
4
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Specielt udviklet til brug i våde områder i fødevare- og drikkevareindustrien
- Hygiejnisk design uden hjørner og kanter
- Resistent over for højtryksrensning med aggressive rengøringsmidler
- Godt synlige, lysstærke LED'er til visning af drift, koblingstilstand og fejl
- As-i og 24 V-forsyning via fælles M12-stikforbindelse
Tekniske specifikationer
- Mål [mm]: Dia. 137,3 / L = 80
- Antal digitale udgange: 3
- Antal digitale indgange: 4
- Antal ind- og udgange: Antal digitale indgange: 4; antal digitale udgange: 3
- Visning: Drift: LED, grøn; fejl: LED, rød; funktion: LED, gul
- Galvanisk afkoblet digital udgang: Ja
- Omgivende temperatur-1 [°C]: -5...70
- Anvendelse: Hygiejne- og vådområder i fødevareindustrien
- As-i E/A-konfiguration [hex]: 7
- As-i ID-kode [hex]: A.E
- As-i Master Master Profil: M2; M3; M4
- As-i-profil: S-7.A.E
- As-i version: 2.1
- As-i-certifikat: 101107
- Bestykning: PNP
- Driftsspænding [V]: 26,5...31,6 DC
- Indgangstilkobling digitale indgange: PNP; (type 2 iht. IEC 61131-2)
- Indgangsstrøm High [mA]: 6...10
- Indgangsstrøm Low [mA]: 0...2
- Udvidet adresseringstilstand: Ja
- Vægt [g]: 632.000
- Kortslutningssikker: Ja
- Kortslutningsfast digital indgang: Ja
- Maks. Højde over havet [m]: 2000
- Maks. Strømforbrug fra AS-i [mA]: 240
- Maks. Strømforbrug fra ekstra strømforsyning [mA]: 2100; (AUX)
- maks. Strømbelastbarhed indgange i alt [mA]: 200
- Maks. Tilladt relativ luftfugtighed [%]: 90; (lineær faldende op til 50 (40 °C) ikke-kondenserende)
- Modultilslutning M12
- MTTF: 160
- Lydtryksniveau High [V]: > 11
- BESKYTTELSESKLASSE IP 68; IP 69 K
- Sensorforsyning af indgange: AS-i
- SPÆNDINGSOMRÅDE DC [V] 20...30; (AUX)
- Spændingsforsyning [V]: 18...30
- Stikforbindelse: AS-i - Pinlayout: 0063 - stikforbindelse: M12; kodning: A; tilspændingsmoment: 1,2...1,4 Nm / indgange - pinlayout: 0017 - stikforbindelse: M12; kodning: A; tilspændingsmoment: 1,2...1,4 Nm / udgange - Pintlayout: 0017 - stikforbindelse: M12; kodning: A; tilspændingsmoment: 1,2...1,4 Nm
- Strømbelastningsevne udgange i alt [A]: 2,1
- Strømbelastningsevne pr. udgang [mA]: 700; (Brugskategori DC-13 (styring af el-magneter): 20 W (IEC 60947-5-1)
- Tilsmudsningsgrad: 2
- Watchdog integreret: Ja
- Ekstra spændingsforsyning [V]: 20...30 DC; (AUX)
- Produkttype
I/O-modul
- Interfaces
M12-stik
- Type
AC2904
- L
80 mm
- Antal digitale indgange
4
- Antal digitale udgange
3
- Kontrol-LEDer
Ja
- Produc.-delnr.
AC2904
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321258 ifm Electronic AC2904 AC2904 I/O-modul M12-stik Antal digitale udgange: 3 Antal digitale indgange: 4
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321258 ifm Electronic AC2904 AC2904 I/O-modul M12-stik Antal digitale udgange: 3 Antal digitale indgange: 4
Beskrivelse
Ifm AC2904 AS-i indgangs-/udgangsmodul
