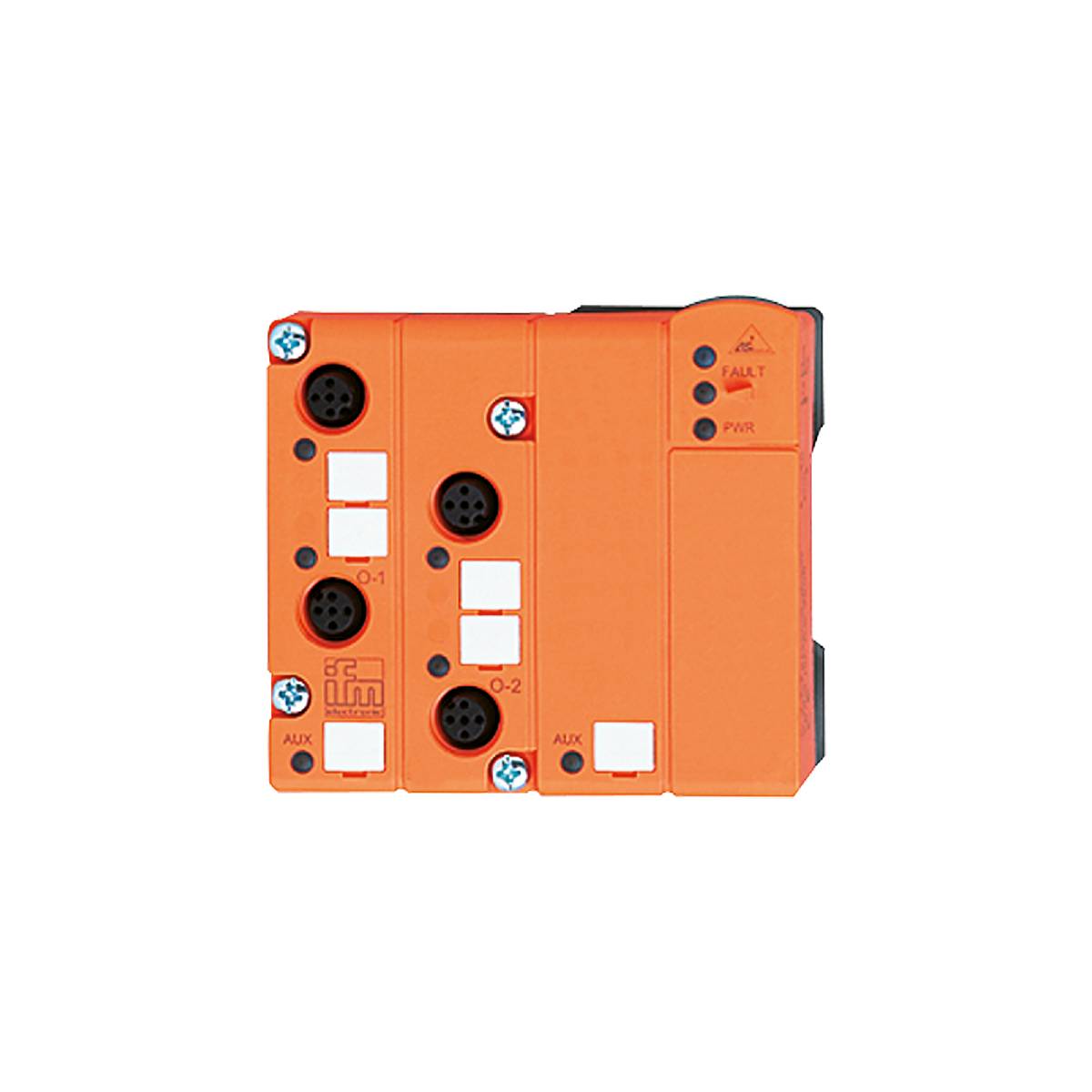

ifm Electronic AC2521 AC2521 Udgangsmodul M12-stik
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Udgangsmodul
Interfaces
M12-stik
Type
AC2521
Kontrol-LEDer
Ja
Produc.-delnr.
AC2521
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Nem montering og ledningsføring
- Tilslutning af AS-i-fladkabel ved hjælp af modulopdeling
- Godt synlige, lysstærke LED'er til visning af drift, koblingstilstand og fejl
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Robuste M12-stikforbindelser til tilslutning af sensorer og aktuatorer
Tekniske specifikationer
- Strømforsyning til udgange: AUX
- Analog udgang strøm [mA]: 0...20
- Antal analoge udgange: 4 (tilslutning af 3-leder-aktuatorer)
- Antal ind- og udgange: Antal analoge udgange: 4
- Display: Analogt signal: Led, gule kanaler AO1...AO4; drift: Led, grøn AS-i, AUX; fejl: LED, rød
- Omgivende temperatur-1 [°C]: 0...70
- Tilspændingsmoment [Nm]: 0,6...0,8
- Applikation: Feltmontering
- As-i-adressering: Adressering; IR-adressering mulig
- As-i E/A-konfiguration [hex]: 7
- As-i ID-kode [hex]: 3.6
- As-i Master Profil: M3; M4
- As-i-profil: S-7.3.6
- Opløsning analog udgang 16 (1 bit = 1 µA)
- Driftsspænding [V]: 26,5...31,6 DC
- Nøjagtighed analog indgang [%]: 0,5
- Vægt [g]: 206.500
- Opbevaringstemperatur [°C]: -20...85
- Maks. Belastning [Ω]: 600
- Maks. Højde over havet [m]: 2000
- Maks. Strømforbrug fra AS-i [mA]: 24
- Maks. Strømforbrug fra ekstra strømforsyning [mA]: 550; (AUX)
- Maks. Tilladt relativ luftfugtighed [%]: 90; (ikke-kondenserende)
- Modultilslutning: Fladkabel
- Monteringstype: AS-i interface til FK-E-underdele
- MTTF: 150
- Beskyttelsesklasse: IP67
- Stikforbindelse: Pinlayout: 0017 - stikforbindelse: M12; kodning: A
- Polaritetsbeskyttelse: Ja
- Ekstra spændingsforsyning [V]: 24...30 DC; (AUX)
- Produkttype
Udgangsmodul
- Interfaces
M12-stik
- Type
AC2521
- Kontrol-LEDer
Ja
- Produc.-delnr.
AC2521
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321599 ifm Electronic AC2521 AC2521 Udgangsmodul M12-stik
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321599 ifm Electronic AC2521 AC2521 Udgangsmodul M12-stik
Beskrivelse
Ifm AC2521 AS-i-udgangsmodul
