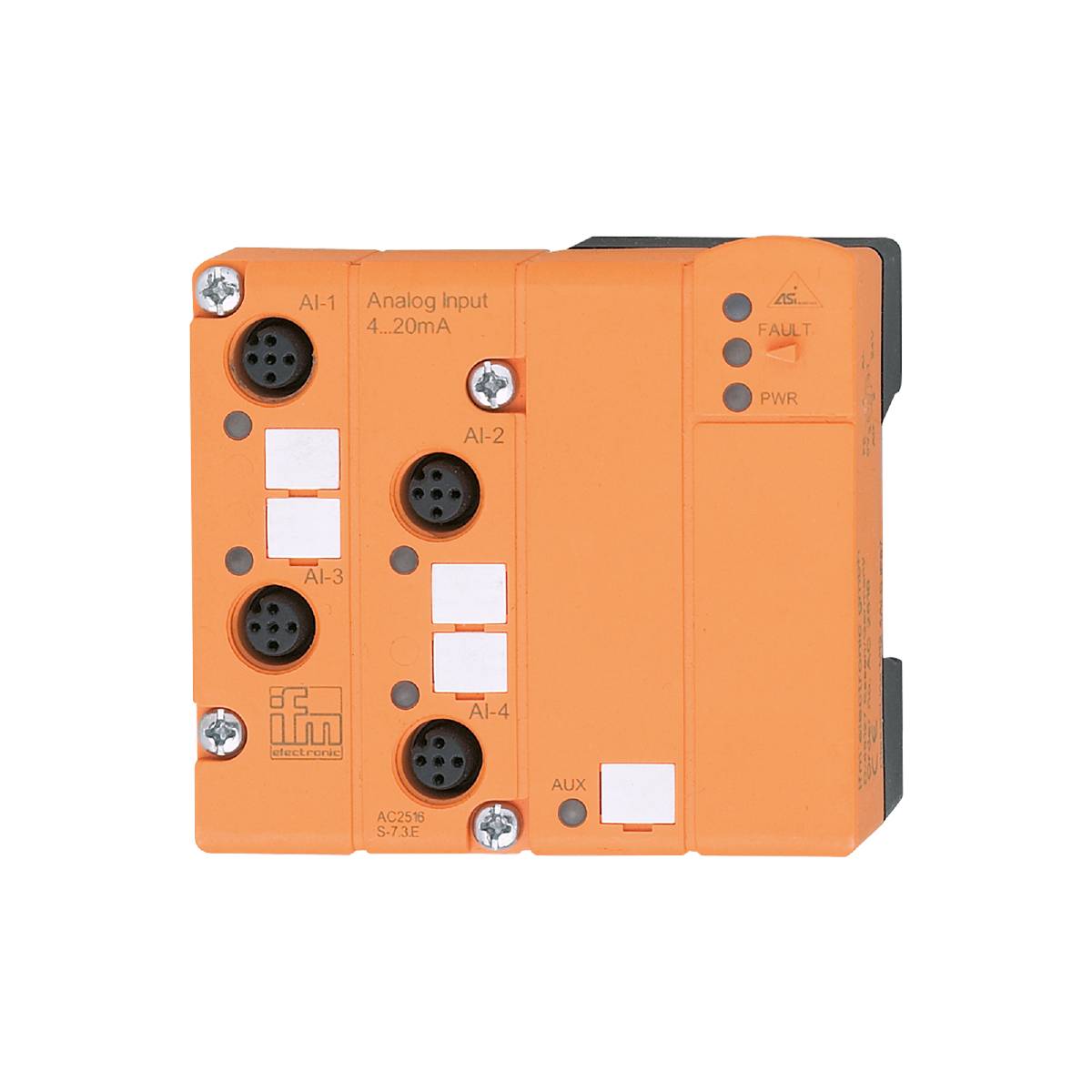

ifm Electronic AC2516 AC2516 Indgangsmodul M12-stik Antal analoge indgange: 4
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Indgangsmodul
Interfaces
M12-stik
Type
AC2516
Antal analoge indgange
4
Kontrol-LEDer
Ja
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Nem montering og ledningsføring
- Tilslutning af AS-i-fladkabel ved hjælp af modulopdeling
- Godt synlige, lysstærke LED'er til visning af drift, koblingstilstand og fejl
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Robuste M12-stikforbindelser til tilslutning af sensorer og aktuatorer
Tekniske specifikationer
- Analog indgang strøm [mA]: 4...20
- Antal analoge indgange: 4; (tilslutning af 2-, 3- og 4-leder-sensorer)
- Antal ind- og udgange: Antal analoge indgange: 4
- Display: Analogt signal: Led, gule kanaler AI1...AI4; diagnose: LED, gul; drift: LED, grøn AS-i, AUX; fejl: LED, rød
- Omgivende temperatur-1 [°C]: 0...70
- Tilspændingsmoment [Nm]: 0,6...0,8
- Applikation: Feltmontering
- As-i-adressering: Adressering; IR-adressering mulig
- As-i E/A-konfiguration []: 7
- As-i ID-kode [hex]: 3.E.
- As-i Master Profil: M3; M4
- As-i-profil: S-7.3.E.
- Opløsning analog indgang: 16 (1 bit = 1 µA)
- Driftsspænding [V]: 26,5...31,6 DC
- Nøjagtighed analog indgang [%]: 0,5
- Vægt [g]: 222.000
- Kortslutningssikring analoge indgange: nej
- Opbevaringstemperatur [°C]: -20...85
- Maks. Højde over havet [m]: 2000
- Maks. Strømforbrug fra AS-i [mA]: 157
- Maks. Strømforbrug fra ekstra strømforsyning [mA]: 550; (AUX)
- maks. Strømbelastbarhed indgange i alt [mA]: 100
- Maks. Tilladt relativ luftfugtighed [%]: 90; (ikke-kondenserende)
- Modultilslutning: Fladkabel
- Monteringstype: AS-i interface til FK-/FK-E-opdeling
- MTTF: 115
- Beskyttelsesklasse: IP67
- Stikforbindelse: Pinlayout: 0017 - stikforbindelse: M12; kodning: A
- Polaritetsbeskyttelse: Ja
- Ekstra strømforsyning: Ekstraudstyr
- Ekstra spændingsforsyning [V]: 24...30 DC; (AUX)
- Produkttype
Indgangsmodul
- Interfaces
M12-stik
- Type
AC2516
- Antal analoge indgange
4
- Kontrol-LEDer
Ja
- Produc.-delnr.
AC2516
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321407 ifm Electronic AC2516 AC2516 Indgangsmodul M12-stik Antal analoge indgange: 4
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321407 ifm Electronic AC2516 AC2516 Indgangsmodul M12-stik Antal analoge indgange: 4
Beskrivelse
Ifm AC2516 AS-i indgangsmodul
