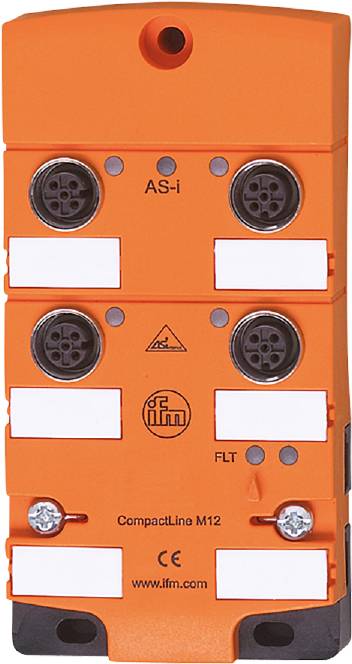

ifm Electronic AC2411 AC2411 I/O-modul M12-stik Antal digitale udgange: 2 Antal digitale indgange: 2
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
I/O-modul
Interfaces
M12-stik
Type
AC2411
H
27 mm
L
118.2 mm
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Nem montering og ledningsføring
- Høj stød- og vibrationsstyrke gennem fuldstøbning
- Godt synlige, lysstærke LED'er til visning af drift, funktion og fejl
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Robuste M12-stikforbindelser til tilslutning af sensorer og aktuatorer
Tekniske specifikationer
- Mål [mm]: 118,2 x 60 x 27
- Strømforsyning til udgange: AUX
- Antal digitale udgange: 2
- Antal digitale indgange: 2
- Antal ind- og udgange: Antal digitale indgange: 2; antal digitale udgange: 2
- Visning: Koblingstilstand: LED, gul I1...I2, O1...O2; drift: LED, grøn AS-i, AUX; fejl: LED, rød
- Galvanisk afkoblet digital udgang: Ja
- Omgivende temperatur-1 [°C]: -25...80
- Applikation: Feltmontering
- As-i-adressering: IR-adressering mulig
- As-i E/A-konfiguration [hex]: 3
- As-i ID-kode [hex]: 0.E.
- As-i Master Master Profil: M2; M3; M4
- As-i-profil: S-3.0.E.
- As-i version: 2.11; 3.0
- As-i-certifikat: 40201
- Bestykning: PNP
- Driftsspænding [V]: 26,5...31,6 DC
- Indgangstilkobling digitale indgange: PNP; (type 2 iht. IEC 61131-2)
- Indgangsstrøm High [mA]: 6...10
- Indgangsstrøm Low [mA]: 0...2
- Indgangsstrømbegrænsning [mA]: 15
- Udvidet adresseringstilstand: nej
- Vægt [g]: 295.000
- Kortslutningssikker: Ja
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -25...80
- Maks. Højde over havet [m]: 2000
- Maks. Strømforbrug fra AS-i [mA]: 250
- Maks. Strømforbrug fra ekstra strømforsyning [mA]: 4000; (AUX)
- maks. Strømbelastbarhed indgange i alt [mA]: 200
- Maks. Tilladt relativ luftfugtighed [%]: 90; (ikke-kondenserende)
- Modultilslutning: Fladkabel
- Monteringstype: AS-i fladkabel kan kontaktes direkte
- MTTF: 251
- Lydtryksniveau High [V]: > 11
- Beskyttelsesklasse: IP 67; (ved brug af fladkabel E7400x / E7401x)
- Sensorforsyning af indgange: AS-i
- SPÆNDINGSOMRÅDE DC [V] 10...30; (AUX)
- Spændingsforsyning [V]: 20...30; (DC)
- Stikforbindelse: Indgange - pinlayout: 0017 - stikforbindelse: M12; kodning: A / udgange - pinlayout: 0017 - stikforbindelse: M12; kodning: A
- Strømbelastningsevne udgange i alt [A]: 4
- Samlet strømbelastning [A]: 4
- Strømbelastningsevne pr. udgang [mA]: 2000; (Brugskategori DC-13 (styring af el-magneter): 20 W (IEC 60947-5-1)
- Watchdog integreret: Ja
- Ekstra spændingsforsyning [V]: 10...30 DC; (AUX)
- Produkttype
I/O-modul
- Interfaces
M12-stik
- Type
AC2411
- H
27 mm
- L
118.2 mm
- Bredde
60 mm
- Antal digitale indgange
2
- Antal digitale udgange
2
- Dim.
(L x B x H) 118.2 x 60 x 27 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
AC2411
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3320415 ifm Electronic AC2411 AC2411 I/O-modul M12-stik Antal digitale udgange: 2 Antal digitale indgange: 2
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320415 ifm Electronic AC2411 AC2411 I/O-modul M12-stik Antal digitale udgange: 2 Antal digitale indgange: 2
Beskrivelse
Ifm AC2411 AS-i indgangs-/udgangsmodul
