Name: ifm Electronic AC2258 AC2258 I/O-modul Antal digitale indgange: 4 Antal relæudgange: 4
Brand: ifm Electronic
SKU: 3320175

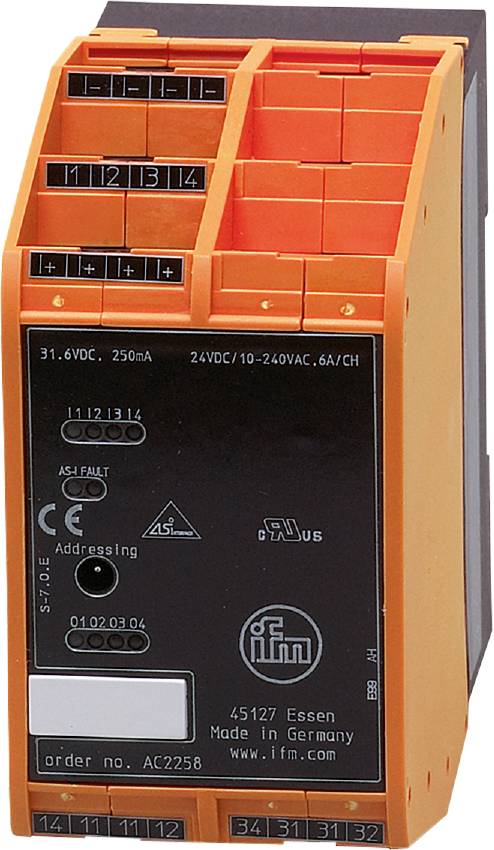

Et industrielt sikkerhedsrelæ-modul i orange med sorte betjeningselementer og forskellige tekniske angivelser trykt på.

Lignende billede

Produkttype

I/O-modul

Antal relæudgange

Type

AC2258

Antal digitale indgange

Kontrol-LEDer

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Relæ-, TTL- I/O- modul (Deditec)

Til anvendelse i kontaktskabe
Nem og hurtig kabelføring med fjedertrækklemmer
Særligt pladsbesparende konstruktion
Dobbelte klemmer til at slibe spændingsforsyningen
Godt synlig, lysstærk LED til visning af drift, koblingstilstand og funktion

Tekniske specifikationer

Antal digitale indgange: 4
Antal ind- og udgange: Antal digitale indgange: 4; antal relæudgange: 4
Antal relæudgange: 4
Visning: Koblingstilstand: LED, gul I1...I4, O1... O4; drift: LED, grøn AS-i; fejl: LED, rød
Galvanisk afkoblet digital udgang: Ja
Omgivende temperatur-1 [°C]: -25...60
Applikation: Indbygning i styretavle
As-i-adressering: Adressering
As-i E/A-konfiguration []: 7
As-i ID-kode []: 0.E.
As-i Master Profil: M2; M3; M4
As-i-profil: S-7.0.E.
As-i version: 2.11; 3.0
Driftsspænding [V]: 26,5...31,6 DC
Indgangstilkobling digitale indgange: PNP; (type 2 iht. IEC 61131-2)
Indgangsstrøm High [mA]: 6...10
Indgangsstrøm Low [mA]: 0...2
Udvidet adresseringstilstand: nej
Vægt [g]: 275.700
Konfektionerbar tilslutning / klemmer: Stiftliste:
Kortslutningssikker: nej
Kortslutningsfast digital indgang: Ja
Maks. Højde over havet [m]: 2000
Maks. Strømforbrug fra AS-i [mA]: 300
maks. Strømbelastbarhed indgange i alt [mA]: 200
Maks. Tilladt relativ luftfugtighed [%]: 90; (ikke-kondenserende)
Monteringstype: Bæreskinnemontering
MTTF: 279
Lydtryksniveau High [V]: > 11
Beskyttelsesklasse: IP 20.
Sensorforsyning af indgange: AS-i
Spændingsområde AC [V]: 10...240; (alle udgange skal forsynes med samme spænding.: 2 x 240 AC, samme udvendige leder)
Spændingsområde DC [V]: 24; (alle udgange skal forsynes med samme spænding.: 2 x 24 DC)
Spændingsforsyning [V]: 18...30; (DC)
Strømbelastningsevne udgange total [A]: 6; (240 V C; 24 V DC; ohmsk belastning)
Strømbelastningsevne pr. udgang [mA]: 6000; (ohmsk belastning)
Tilsmudsningsgrad: 2
Watchdog integreret: Ja

Produkttype: I/O-modul

Type: AC2258

Antal digitale indgange: 4

Antal relæudgange: 4

Kontrol-LEDer: Ja

Produc.-delnr.: AC2258

UKCA: Ja
