Idec FT2J-7U22RAF-B FT2J-7U22RAF-B PLC-betjeningspanel
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Sink-udgang (NPN)
- Produkttype
PLC-betjeningspanel
- Type
FT2J-7U22RAF-B
- Produc.-delnr.
FT2J-7U22RAF-B
IP66
IP67
- Indhold
1 stk
- Display
Ja
Dokumenter og downloads
Datablad
Datablad 3530701 Idec FT2J-7U22RAF-B FT2J-7U22RAF-B PLC-betjeningspanel
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3530701 Idec FT2J-7U22RAF-B FT2J-7U22RAF-B PLC-betjeningspanel
Beskrivelse
- Type: Sink-udgang (sænk, NPN-transistor).
- Funktionsmåde: Udgangen skifter belastningen til massen (minuspol for forsyningsspændingen).
Anvendelse: Anvendes typisk, når belastningen (f.eks. et relæ eller en kontrollampe) er forbundet med den positive forsyningsspænding (source), og transistoren i styringen lukker kredsløbet til stel.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
- Funktionsmåde: Udgangen skifter belastningen til massen (minuspol for forsyningsspændingen).
Anvendelse: Anvendes typisk, når belastningen (f.eks. et relæ eller en kontrollampe) er forbundet med den positive forsyningsspænding (source), og transistoren i styringen lukker kredsløbet til stel.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version

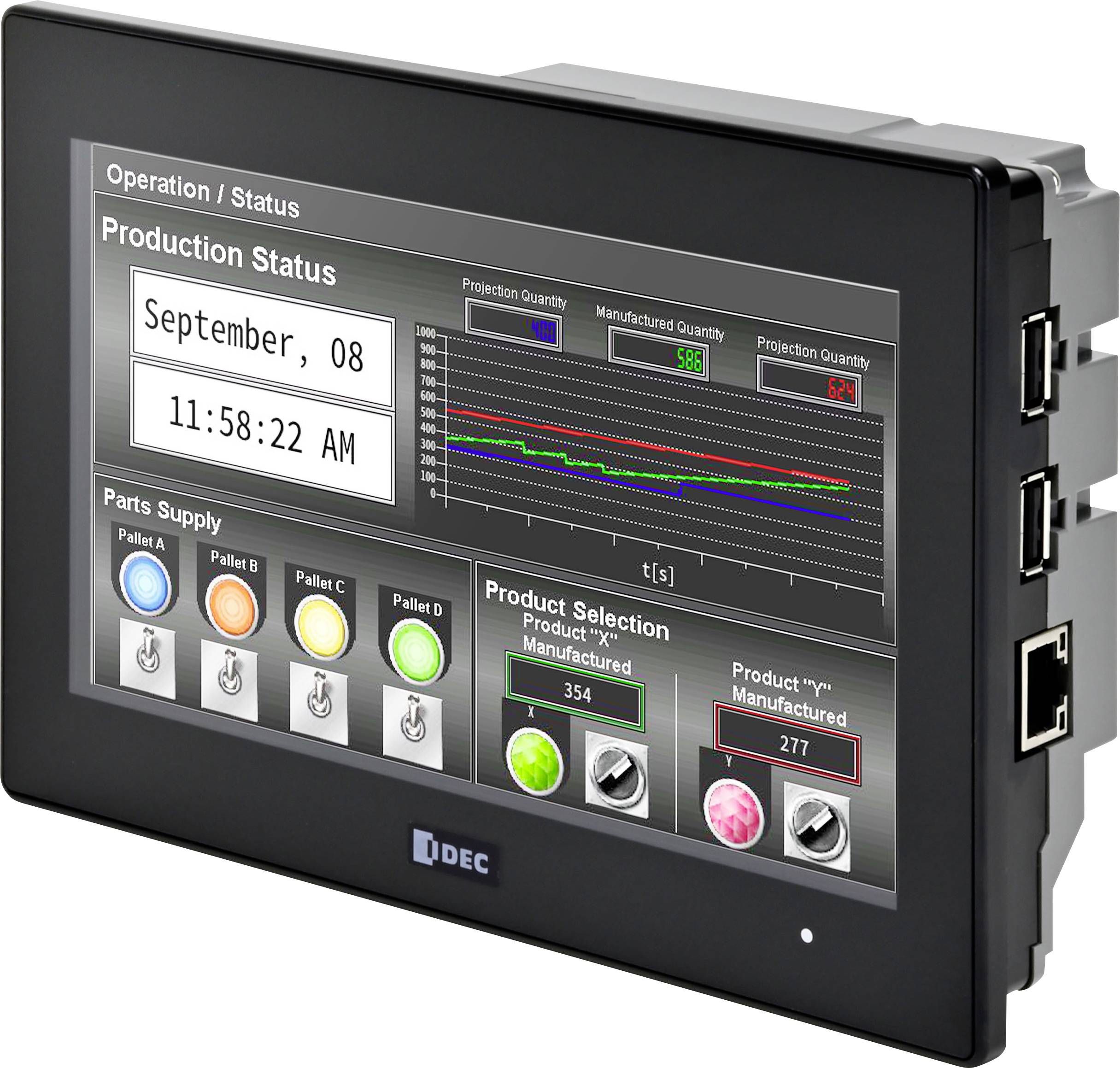

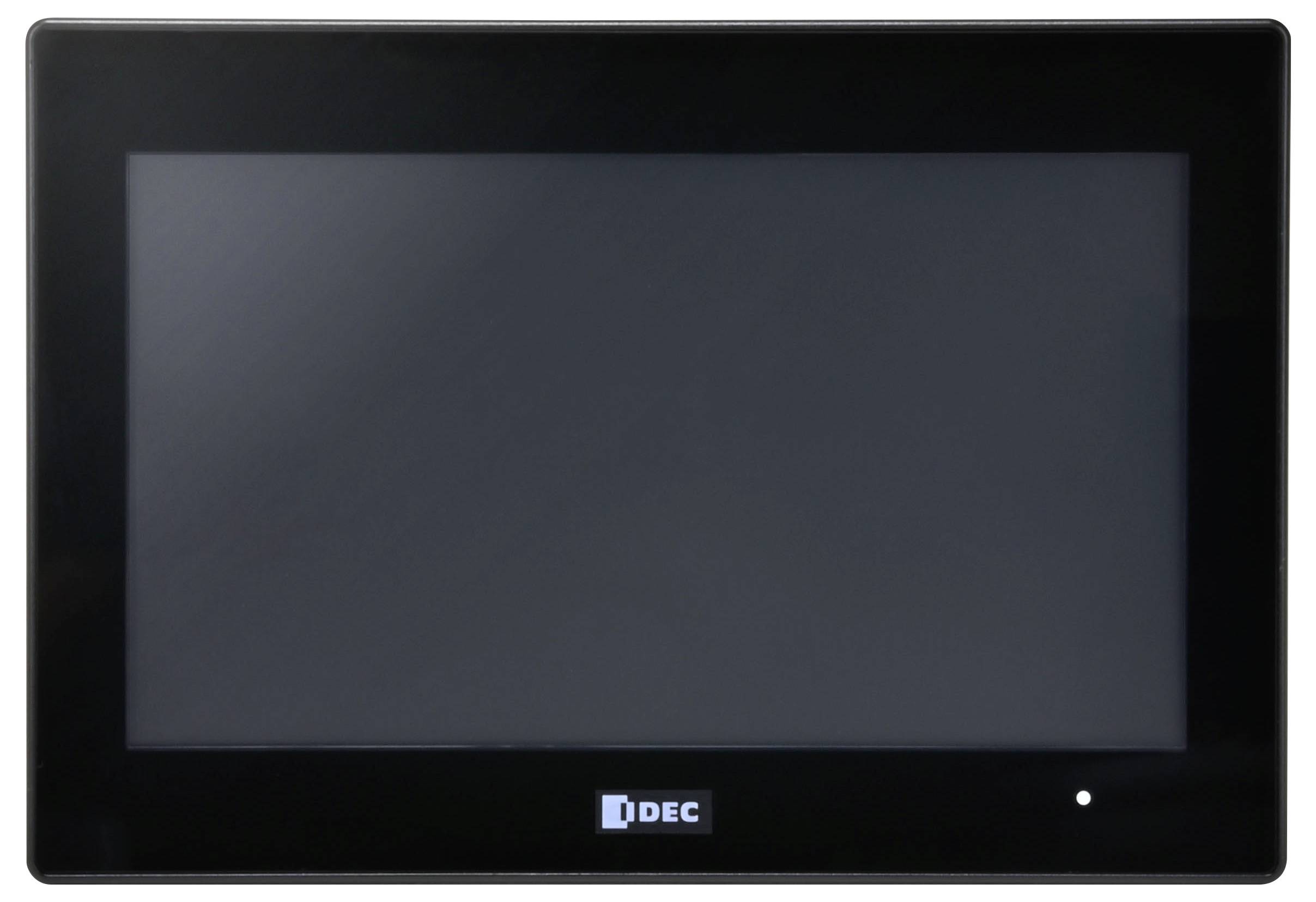

- Display: 7" TFT-farve-LCD, opløsning 800 x 400 pixel.
- Funktion: HMI og SPS/PLC integreret (All-in-one-løsning).
- Spændingsforsyning: 24 V DC

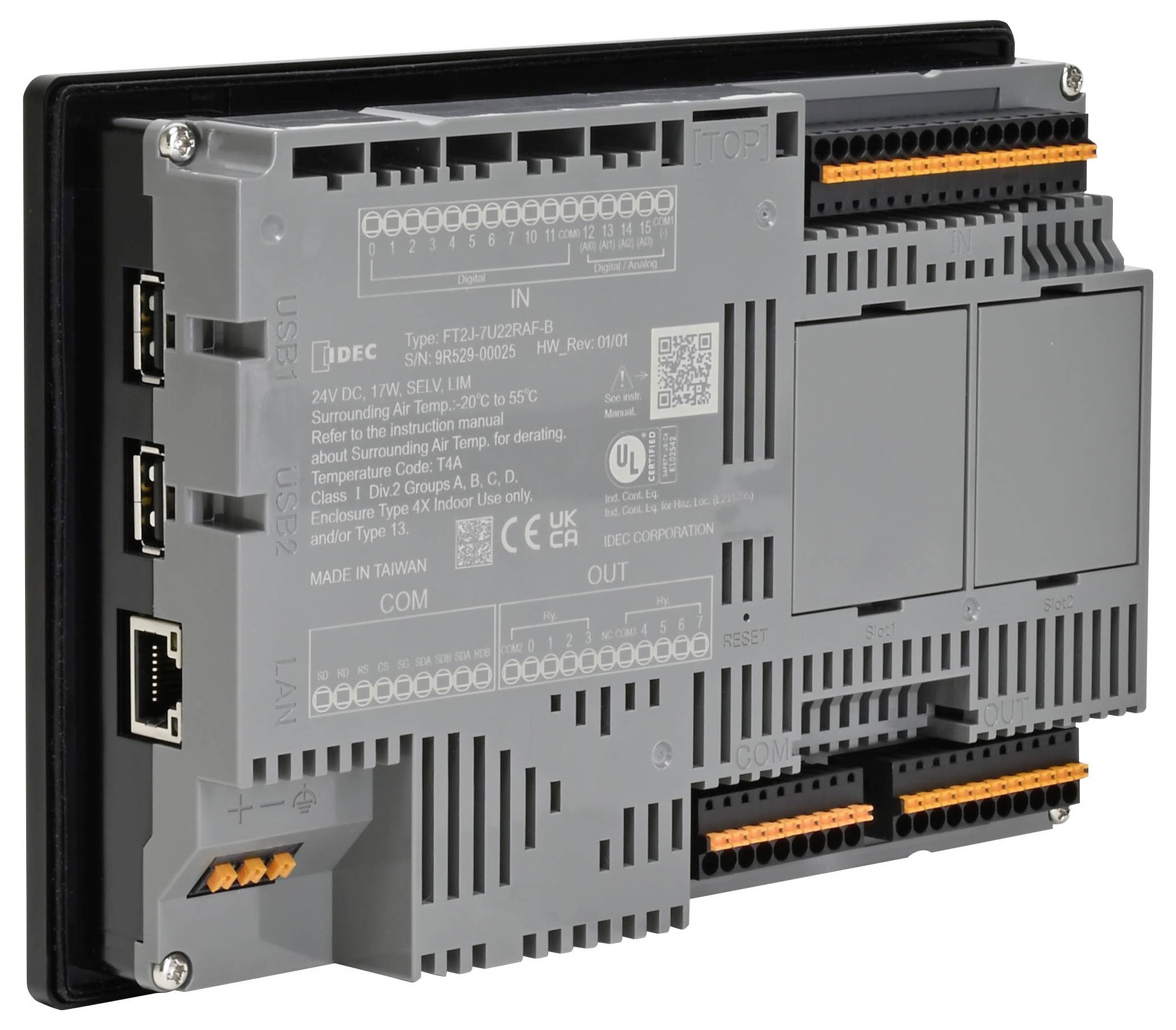

- Digitale E/A: Indgange: 14 punkter (kan konfigureres som ink/source) / udgange: 6 transistorudgange (understikprøven er af typen).
- Analoge i/O: 2 analoge udgange.
- Kommunikation: Ethernet, RS232C, RS422/485, USB.
- Beskyttelsesklasse: Høj miljøbestandighed (IP66F, IP67F, TYPE 4X/13 – afhængigt af pladetykkelse)
