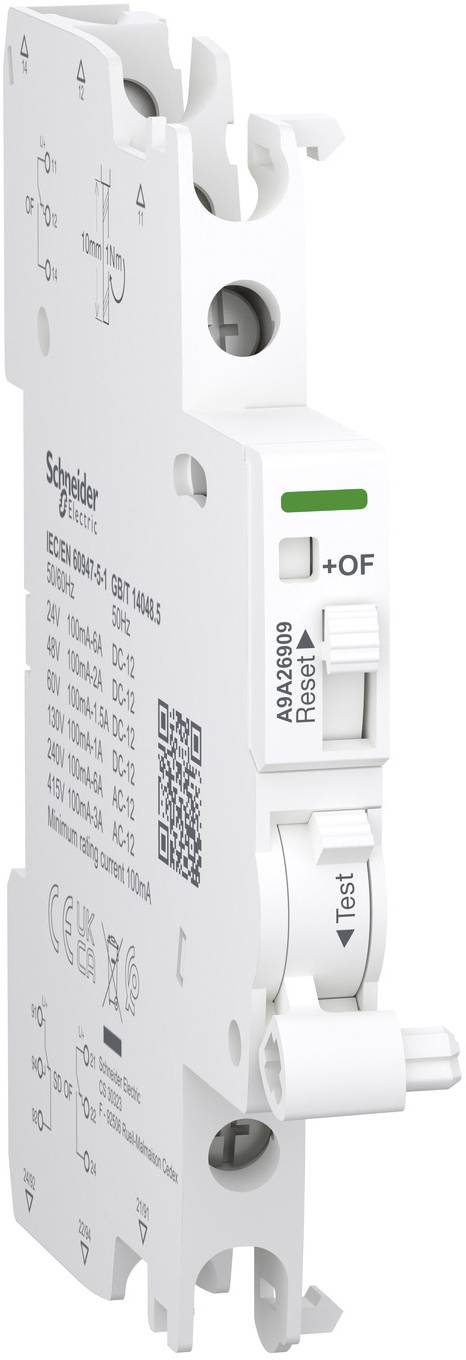

Hjælpekontakt Schneider Electric A9A26909

Hjælpekontakt IOF/SD+OF er et 2-i-1-produkt med en mekanisk skiftekontakt. Det kan være enten SD+OF eller OF+OF Driftsstrøm fra 100mA til 6A ved en frekvens på 50Hz til 60Hz ved 240VAC og fra 100 mA til 3A ved en frekvens på 50Hz til 60Hz ved 415VAC. Driftsstrøm ved 100 mA ved 24 VDC til 130 VDC. Driftsstrøm på 6A ligger ved 24 VDC, 2A ved 48VDC, 1,5 A ved 60VDC, 1A ved 110VDC og 130VDC. Den har 2 positionskontakter med kontakter af typen 2 omskifterkontakt. Beregnet til installationer i små virksomheder eller bygninger. Dette elektriske tilbehør er udstyret med Acti9-serier som iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, ISW, iC60 og iID-dobbelttilslutning-fejlstrømsafbryder (RCCB) kompatibel. OC- og fejlkontakten er kun installeret til Acti9-apparater som iID, iDPN Vigi, iSW-NA, ARA, iC60 og RCA, der indeholder 2 skiftekontakter. Hvis der ikke er nogen kamskinne, er den også kompatibel med iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. ISD+OF anvendes enten til udstyrstype eller kompatibilitetskode. Den mekaniske indikator er beregnet til signalering (lokalt) på produktet. Skrueklemmetilslutning til underside. Tilslutningen giver mulighed for stive kobberkabler. Kabeltværsnit: Fra 1 mm² til 4 mm². Skrueklemmetilslutning forneden muliggør ved fleksible kobberkabler et kabeltværsnit på 0,5 mm² til 2,5 mm². Skrueklemmetilslutning til underside. Tilslutningen giver mulighed for start af kobberkabel. Kabeltværsnit 2-kabler muliggør et kabeltværsnit på 2,5 mm². Den har skrueklemmetilslutning øverst og nederst. Tilslutningen er fleksibel med ledningsendemuffer kobberkabler (2 kabler). Kabeltværsnit er 1,5 mm². Mærkeisolationsspænding (UI) er op til 500 V. den nominelle stødspænding (Uimp) er 4 kV. Bredden i 9-mm-inddeling er 1. Dimensionerne er (B) 9 mm x (H) 90 mm x (T) 73 mm. Produktets farve er hvid (RAL 9003). Forureningsgraden er 3. Trådens egnethed er behandling 2. Tilspændingsmomentet for forbindelsen er 1N.m (forneden) til skrueudtrækkertype PZ1. I henhold til normen IEC 60529 er IP-beskyttelsesgraden IP20. Driftstemperaturen ligger mellem -35°C og +70°C. Opbevaringstemperaturen rækker fra -40°C til +85°C. Dette produkt opfylder standarderne en/IEC 60947-5-1 og GB/T 14048.5. Dette produkt er certificeret med CE- og UKCA-mærket.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
