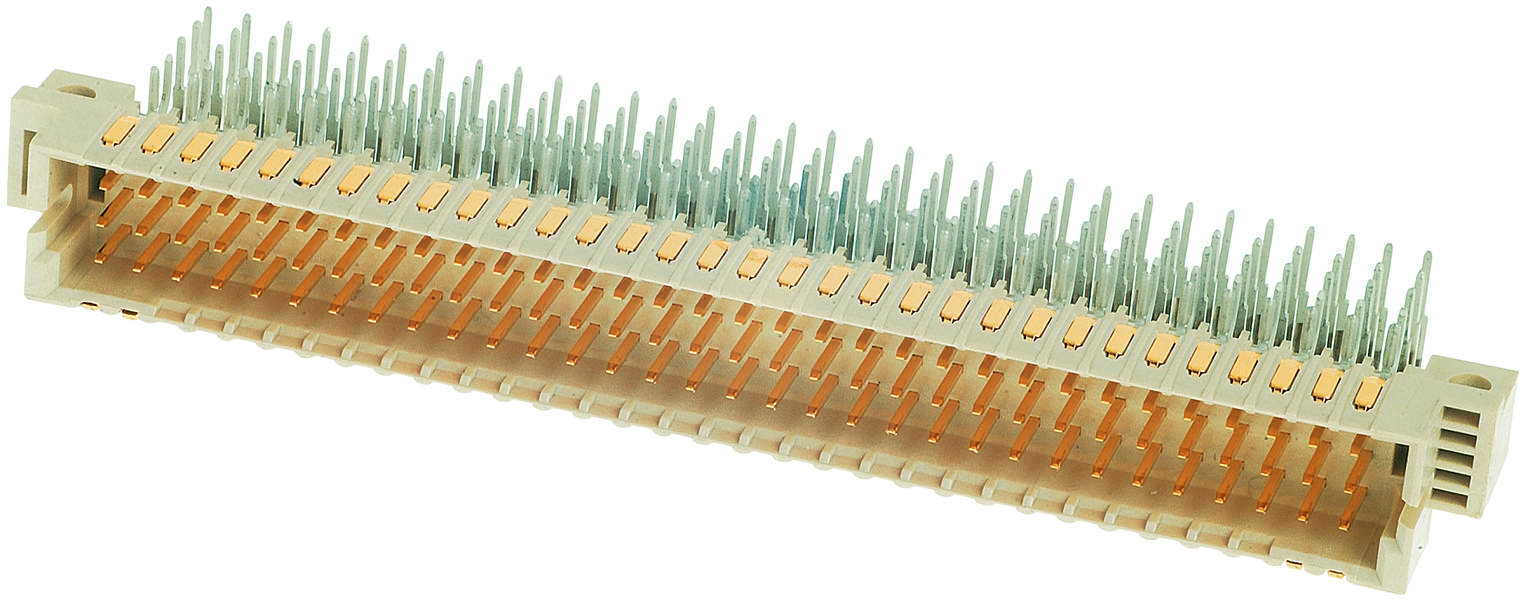

HARTING 02011602101 Hankonnektor Antal rækker 5 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Hankonnektor
Konstruktion
Vinklet
RM
2.54 mm
Indhold
1 stk
Samlet antal poler
160
Datablad (PDF)
60 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
191,20 kr.
3
4% = 8,32 kr.
182,88 kr.
5
6% = 11,65 kr.
179,55 kr.
10
7% = 13,84 kr.
177,36 kr.
25
9% = 16,34 kr.
174,86 kr.
50
10% = 19,12 kr.
172,08 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (191,20 kr. / stk.r)
191,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
Hunkonnektor, hankonnektor
- Samlet antal poler 160
- Antal rækker 5
- Indhold 1 stk
Tekniske specifikationer
- Serie: Har-bus® 64
- Komponenter: Hankonnektor
- Kontaktbeskrivelse: Vinklet
- Tilslutning: Reflowloddetilslutning (THR);tilslutning til bølgelodning
- Arten af forbindelse: Motherboard to tommelghi;Extender kort
- Antal kontakter: 160
- Stik-kontaktrækker: 5
- Raster, tilslutningsside: 2,54 mm
- Mærkestrøm: Mærkestrøm målt ved 20 °C, se nærmere oplysninger om deratingskurven
- Isoleringsmodstand: >1010 Ω
- Gennemgangsmodstand: ≤ 20 mΩ til række a, b, c,≤30 mΩ til række d, z
- Grænsetemperatur: -55 +125 °C (ved reflowlodning maks. +240 °C i 15 s)
- Indstiks- og trækkraft ≤ 160 N.
- Stikcyklusser: ≥ 250
- Prøvespænding Ueff: 1 kV
- Isoleringsstofgruppe: IIIA (175 ≤ CTI < 400)
- Materiale anvendelse: Liquid-crystal polymer (LCP)
- Farve anvendelse: beige
- Materiale kontakter: Kobberlegering
- Kontaktoverflade: Rustfrit stål via Ni stikside;Sn via Ni tilslutningsside
- Materialbrændbarhedsklasse iht. UL 94: V-0
- Standarder: IEC 61076-4-113
- Nettovægt: 26 g
- Raster, stikside: 2,54 mm
- Afstand mellem to rækker (a, b, c), og den ene af disse to rækker (d, z); og den anden af de to rækker (a, b, c); den anden af disse to kontakter (d, z)
- Afstand mellem to rækker (a, b, c), og
- Kendetegn: Blyfri
- Printpladefastgørelse: Med flange
- Hot plugging: nej
- Jernbaneklassificering: F1/I2 som defineret i NFF 16-101/102
- Kontaktbestykning: Række a, b, c, d og z, position 1 2, ... , 31, 32
- Forspringskontakt på position: d1;d2;d31;d32
- Produkttype
Hankonnektor
- Konstruktion
Vinklet
- Samlet antal poler
160
- Rækkeantal
5
- RM
2.54 mm
- Tilslutning
THR
- Producentfarve
Beige
- Chassismateriale
PA
- Produc.-delnr.
02011602101
- Indhold
1 stk
- Kontaktmateriale
Kobberlegering
- Type
02 01 160 2101
- Gennemgangsmodstand
20 mΩ;30 mΩ
- Isolationsmodstand
1010 Ω
Other
160
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
5
2.54 mm
Liquid crystal polymer
0°/180° (horizontal)
Flange
1 A
Dokumenter og downloads
Datablad
Datablad 3002806 HARTING 02011602101 Hankonnektor Antal rækker 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3002806 HARTING 02011602101 Hankonnektor Antal rækker 5 1 stk
Beskrivelse
Hankonnektor, reflowloddetilslutning (THR), tilslutning til bølgelodning, mærkestrøm: 1 A, kontakter: 160, vinklet, kobberlegering
