Hager ZH3ET16 ZH3ET16 Målerramme Indbygning Antal delinger = 12 Antal rækker = 0 Indhold 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Målerramme
Antal delinger
12
Rækkeantal
0
Monteringsmåde
Indbygning
Bredde
250 mm
Datablad (PDF)
Tekniske specifikationer
- Produkttype
Målerramme
- Antal delinger
12
- Rækkeantal
0
- Monteringsmåde
Indbygning
- Bredde
250 mm
- H
1050 mm
- Dim.
(B x H) 250 mm x 1050 mm
- Indhold
1 stk
- Vægt
0
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3358714 Hager ZH3ET16 ZH3ET16 Målerramme Indbygning Antal delinger = 12 Antal rækker = 0 Indhold 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3358714 Hager ZH3ET16 ZH3ET16 Målerramme Indbygning Antal delinger = 12 Antal rækker = 0 Indhold 1 stk
Beskrivelse

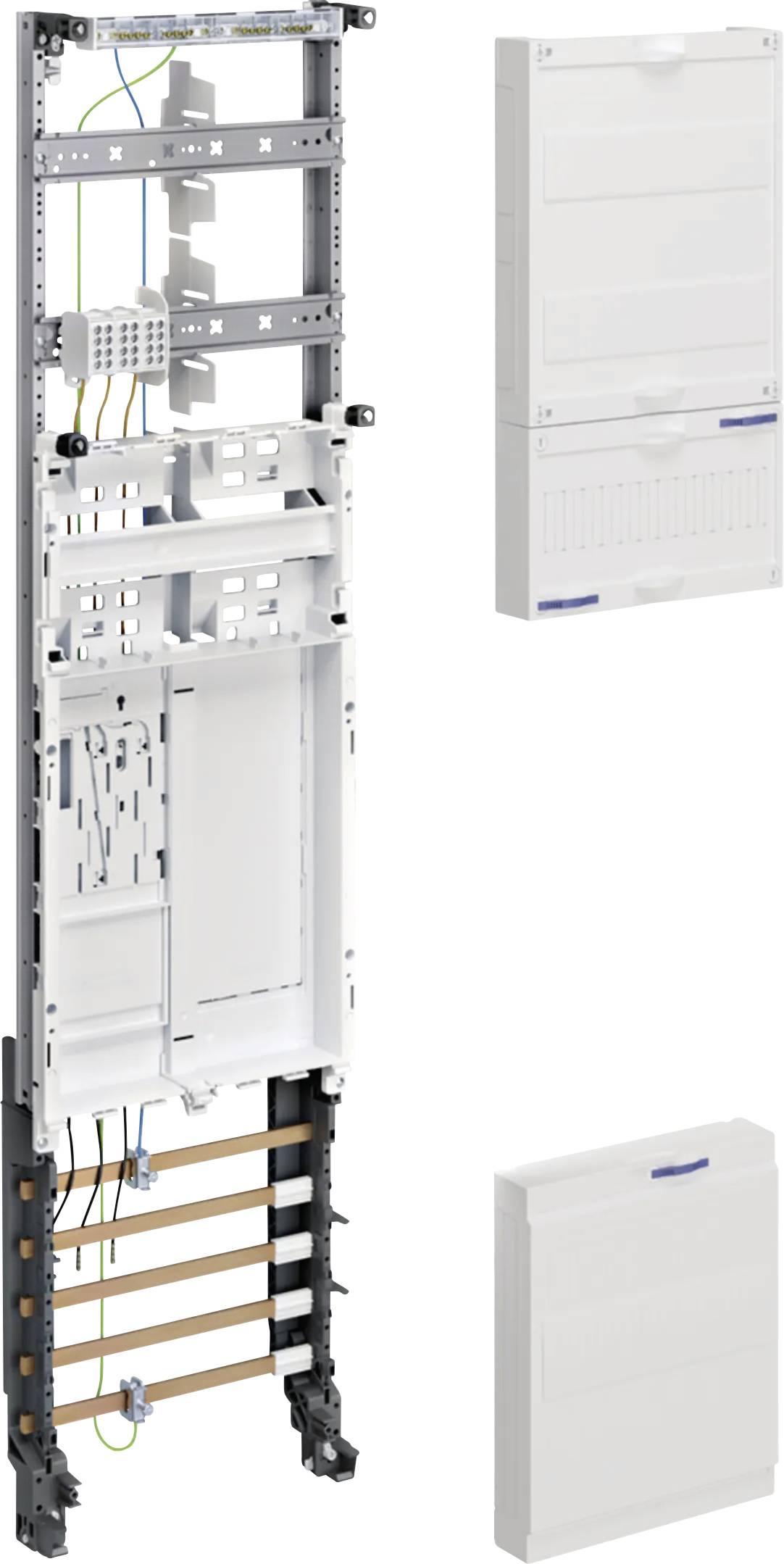

Komplet felt, universel Z, BKE-i, 1 tællerpl., 5-p. HLAK, H=1050 mm, 16 mm², 1-felkset.komplet felt / indbygningssæt univers Z til eHZ til opbygning af tællerpladser iht. din VDE 0603, hurtig montering i skab med Rast-system, udstyret og forbundet iht. VNB tab-bestemmelser til eHZ- tællerpladser iht. din VDE 0603-1 og din VDE 0603-2-1.
Tilslutningsrum på anlægget: Højde 300 mm, 2-rækket med din-skinner udstyret med hovedledningsafgreningsklemmer iht. din VDE 0603-3-1, 3- eller 5-polet, fingersikker iht. DGUV forskrift 3 eller udstyret med: __________________ ___________ ___________ Tællerfelter med integreret fastgørelses- og kontaktanordning (BKE-i) til eHZ til indbygning af eHZ-tællerbæreplade iht. din VDE 0603-3-2 med integreret ekstrarum (til kommunikations- og styreenheder).
Ekstra rum: 1-fleksibelt, højde 150 mm, lukket afdækning, kabelindføringer til 12 PLE, kan plomberes, med din-skinne 12 PLE, åbninger til kabelføring.
Tilslutningsrum på 300 mm forsynet med CU-samleskinner, 12 x 5 mm, 5-polet eller udstyret med________________ __________ ___________ .
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tilslutningsrum på anlægget: Højde 300 mm, 2-rækket med din-skinner udstyret med hovedledningsafgreningsklemmer iht. din VDE 0603-3-1, 3- eller 5-polet, fingersikker iht. DGUV forskrift 3 eller udstyret med: __________________ ___________ ___________ Tællerfelter med integreret fastgørelses- og kontaktanordning (BKE-i) til eHZ til indbygning af eHZ-tællerbæreplade iht. din VDE 0603-3-2 med integreret ekstrarum (til kommunikations- og styreenheder).
Ekstra rum: 1-fleksibelt, højde 150 mm, lukket afdækning, kabelindføringer til 12 PLE, kan plomberes, med din-skinne 12 PLE, åbninger til kabelføring.
Tilslutningsrum på 300 mm forsynet med CU-samleskinner, 12 x 5 mm, 5-polet eller udstyret med________________ __________ ___________ .
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
