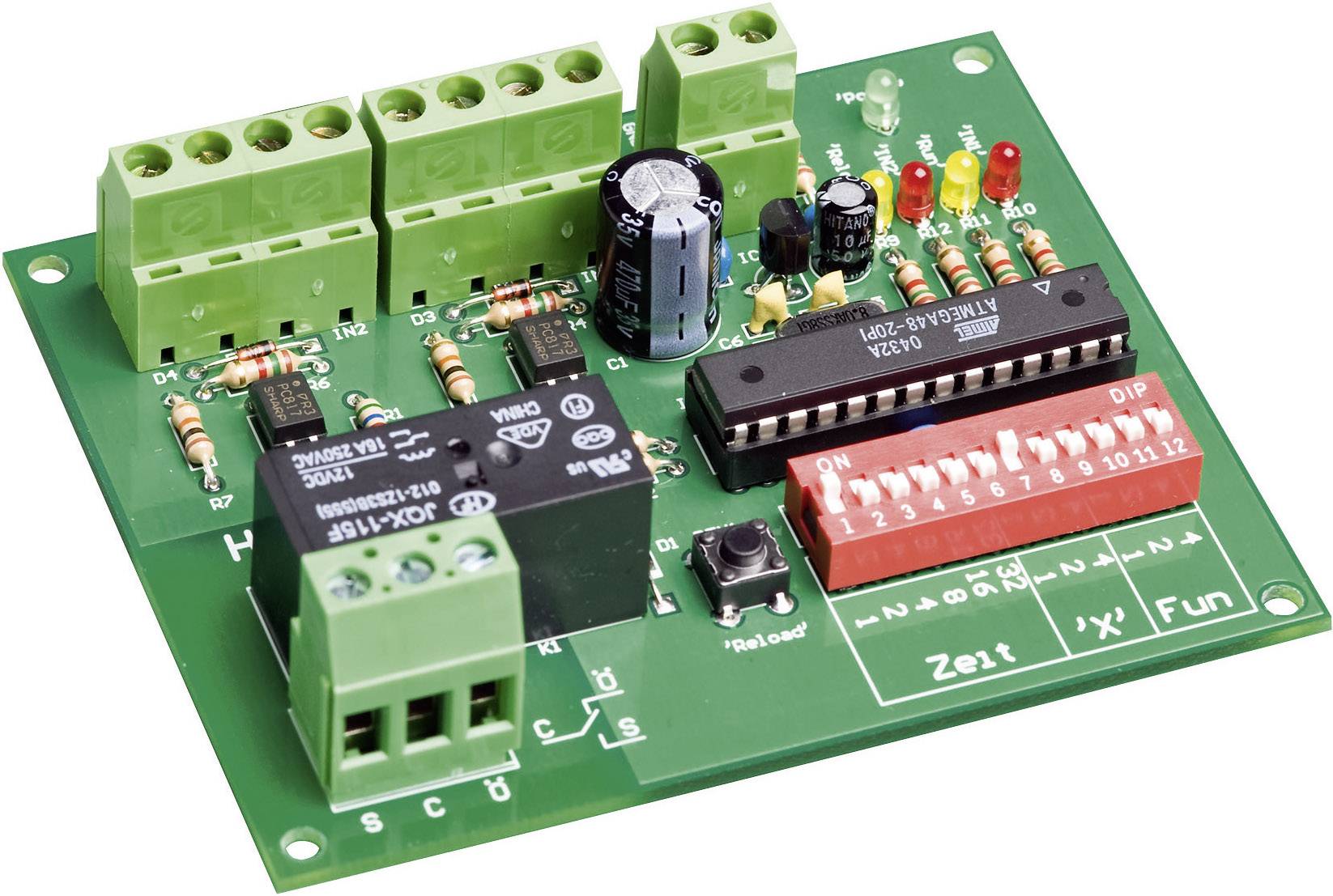

H-Tronic 190027 Tidsrelæ Byggemodul 12 V/DC 0.1 s - 63 h
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
19 stk.
Antal
Total (191,20 kr. / stk.r)
191,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
Elektronisk tidsrelæ
- Tidsområde 0,1 sek. til 63 timer
- 7 forskellige funktioner
Tekniske specifikationer
- Funktioner: Start- og tilbagefaldsforsinkelse
- Taktgiver
- Monoflop-kontakt med reset
- Tænd/sluk-knap
- Knapomskifter
- Driftsspænding (detaljer)
12 V/DC
- Strømforbrug:
100 mA
- Udgangseffekt
16 A / 250 V/AC
- Tidsområde
0,1 s - 63 h
- Variant
Byggemodul
- Dim.
(L x B) 72 mm x 88 mm
- L
72 mm
- Bredde
88 mm
- Antal relæudgange
1
- Relæ-strøm
16 A
- Driftsspænding
12 V/DC
- Tidsområde (maks.)
63 h
- Tidsområde (min.)
0.1 s
- Produkttype
Tidsrelæ
Dokumenter og downloads
Datablad
Datablad 190027 H-Tronic 190027 Tidsrelæ Byggemodul 12 V/DC 0.1 s - 63 h
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 190027 H-Tronic 190027 Tidsrelæ Byggemodul 12 V/DC 0.1 s - 63 h
Ledningsdiagram
Ledningsdiagram 190027 H-Tronic 190027 Tidsrelæ Byggemodul 12 V/DC 0.1 s - 63 h
Beskrivelse
Med dette tidsrelæ kan 8 forskellige funktioner indstilles. Valg af funktioner og tidsområder sker ved hjælp af DIP-switch. Seks LED'er viser de forskellige driftstilstande. Denne kobling realiserer 8 forskellige funktioner: Indkoblingsforsinkelse med reset · Udkoblingsforsinkelse med reset · Ind-/udkoblingsforsinkelse med reset · Monoflop med reset · Monoflop med genstart og reset · Tænd/sluk-kontakt · Tænd/slukknap · Blinkkontakt (toggle).
Version
- Tilslutninger til to eksterne taster/kontakter.
