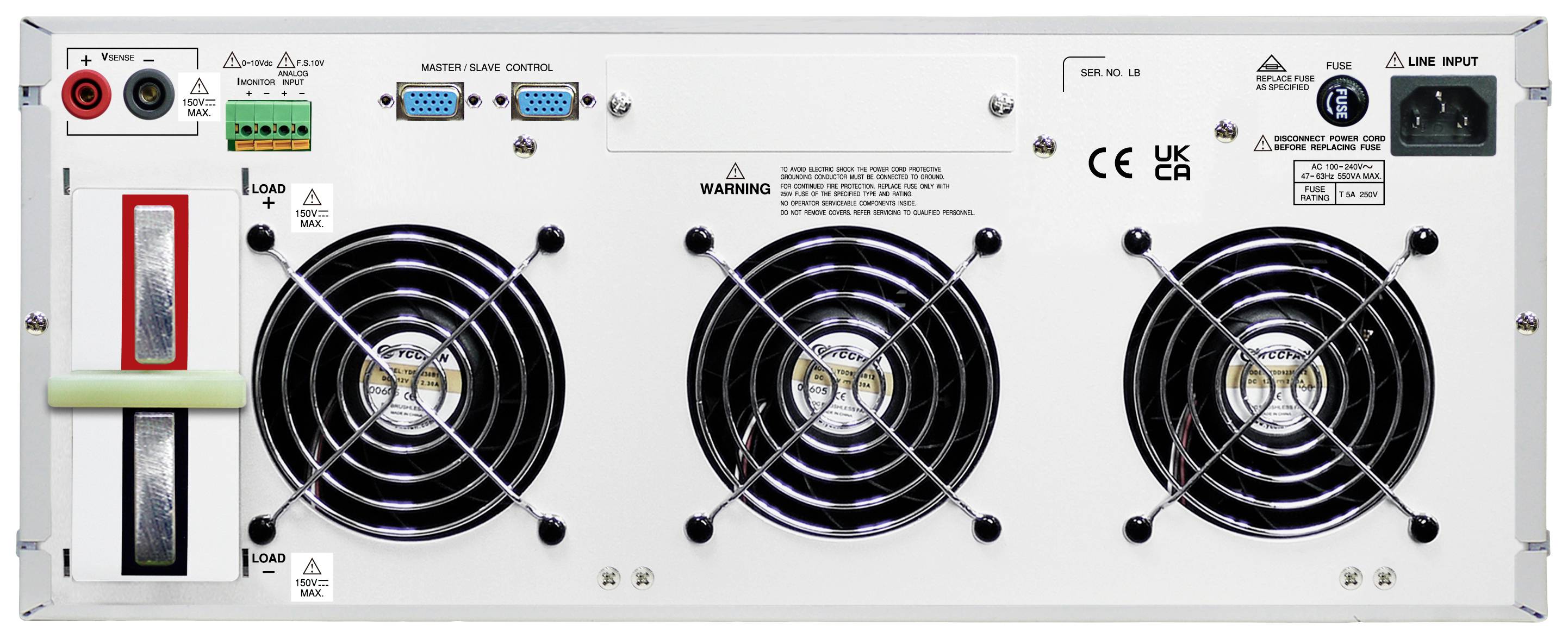

GW Instek PEL-5006G-150-600 Elektronisk belastning 150 V/DC 600 A 6000 W
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Type
PEL-5006G-150-600
- Indgangsspænding
100 - 240 V/AC
- Produkttype
Elektronisk belastning
- Indgangsspænding (min.)
100 V/AC
- Indgangsspænding (max.)
240 V/AC
- Belastning-indgangsstrøm (max.)
600 A
- Permanent-tilslutningseffekt (max.)
6000 W
- Dim.
(B x H x T) 440 x 177 x 745 mm
- Belastning-indgangsspænding (max.)
150 V/DC
Fabriksstandard
- Belastning-indgangsspænding (min.)
0 V/DC
- Belastning-indgangsstrøm (min.)
0 A
- Bredde
440 mm
- H
177 mm
- D
745 mm
Dokumenter og downloads
Datablad
Datablad 3013937 GW Instek PEL-5006G-150-600 Elektronisk belastning 150 V/DC 600 A 6000 W
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3013937 GW Instek PEL-5006G-150-600 Elektronisk belastning 150 V/DC 600 A 6000 W
Beskrivelse
Modulet i serien PEL-5000G har sit eget betjenings- og visningsfelt, CC/CR/CV/CP/Dynamic-tilstande og kan styres via RS232-, Ethernet-, USB- og GPIB-interface. Den nye turbo-tilstand er udviklet til overbelastnings- eller beskyttelsesprøvninger, herunder OCP, OPP, kortslutning til AC/DC- eller DC/DC-strømkilder, overopladning/afladning og kortslutning til batteri-BMS-beskyttelse og Blow/BloNow-tests til sikringer, afbrydere eller PTC-strømbeskyttelseskomponenter. Understøttelse af kortslutnings-, OCCP- og OCDP-beskyttelsesprøvninger for batteri-BMS-beskyttelsesprøvninger, hvor spidsstrømmen mod beskyttelse og responstid måles. BMS-, sikrings-, OCP- og OPP-tastetestfunktioner på modulet gør testen mere effektiv. Dynamikken kan simuleres i CC- og CP-tilstand. Strømmens stignings-/affaldshastighed kan indstilles individuelt, og der er en ekstern signalindgang, således at belastningen kan have en simuleret specifik lastbølgeform. Med funktionen til indstilling af kortslutningsvarigheden og FUNKTIONERNE SHORT_VH og SHORT_VL kan også kortslutningsspænding og -strøm måles. Programmerbar LOAD ON/OFF spænding, GO/NG meter check, Voltage meter display " + " eller " - " kan vælges, og 150 sæt store/Recall større hukommelse er en lang forhåndsfunktion til alle forskellige anvendelser. 150 sæt test-parametre og status-hukommelsesfunktion kan hukommelsen i realtid i overensstemmelse med auto-sekvens-krav til enhver tid kaldes frem til den gemte hukommelse til anvendelse til tune out.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
