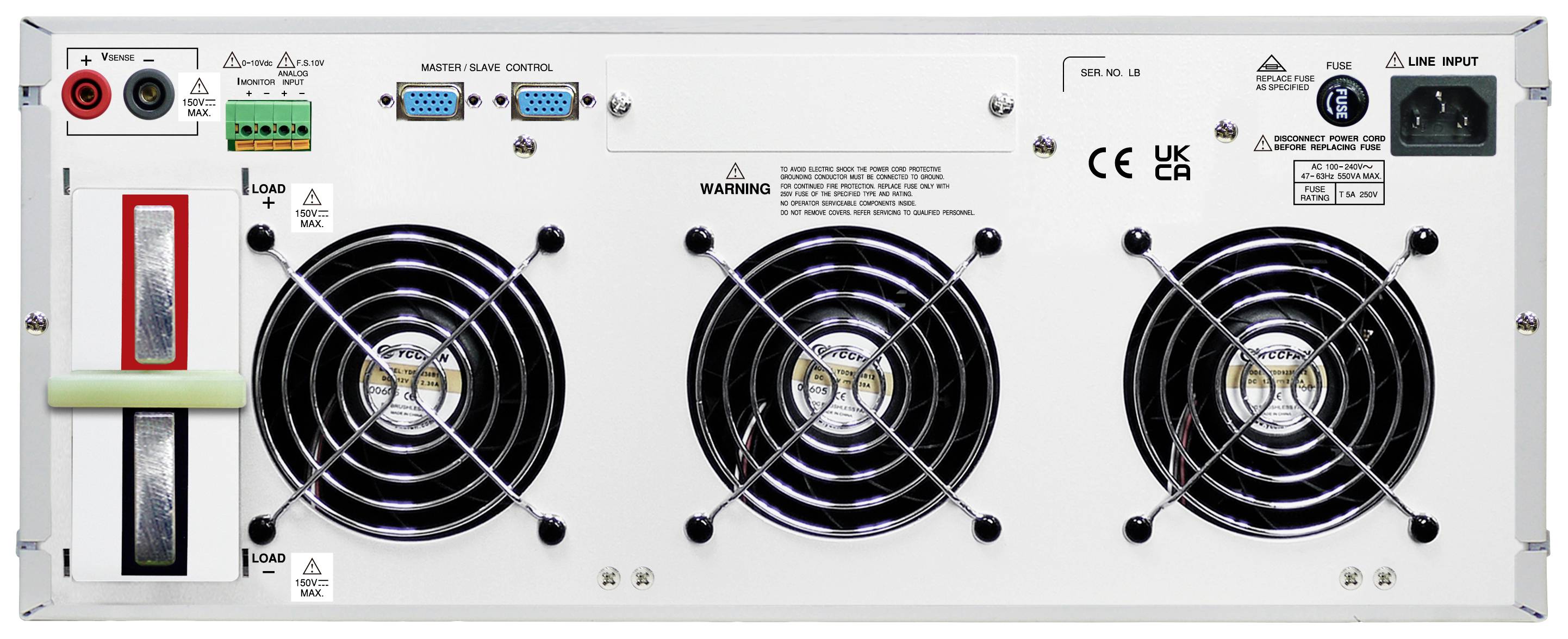

GW Instek PEL-5005G-150-500 Elektronisk belastning 150 V/DC 500 A 5000 W
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Type
PEL-5005G-150-500
- Indgangsspænding
100 - 240 V/AC
- Produkttype
Elektronisk belastning
- Indgangsspænding (min.)
100 V/AC
- Indgangsspænding (max.)
240 V/AC
- Belastning-indgangsstrøm (max.)
500 A
- Permanent-tilslutningseffekt (max.)
5000 W
- Dim.
(B x H x T) 440 x 177 x 745 mm
- Belastning-indgangsspænding (max.)
150 V/DC
Fabriksstandard
- Belastning-indgangsspænding (min.)
0 V/DC
- Belastning-indgangsstrøm (min.)
0 A
- Bredde
440 mm
- H
177 mm
- D
745 mm
Dokumenter og downloads
Datablad
Datablad 3013936 GW Instek PEL-5005G-150-500 Elektronisk belastning 150 V/DC 500 A 5000 W
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3013936 GW Instek PEL-5005G-150-500 Elektronisk belastning 150 V/DC 500 A 5000 W
Beskrivelse
Modulet i serien PEL-5000G har sit eget betjenings- og visningsfelt, CC/CR/CV/CP/Dynamic-tilstande og kan styres via RS232-, Ethernet-, USB- og GPIB-interface. Den nye turbo-tilstand er udviklet til overbelastnings- eller beskyttelsesprøvninger, herunder OCP, OPP, kortslutning til AC/DC- eller DC/DC-strømkilder, overopladning/afladning og kortslutning til batteri-BMS-beskyttelse og Blow/BloNow-tests til sikringer, afbrydere eller PTC-strømbeskyttelseskomponenter. Understøttelse af kortslutnings-, OCCP- og OCDP-beskyttelsesprøvninger for batteri-BMS-beskyttelsesprøvninger, hvor spidsstrømmen mod beskyttelse og responstid måles. BMS-, sikrings-, OCP- og OPP-tastetestfunktioner på modulet gør testen mere effektiv. Dynamikken kan simuleres i CC- og CP-tilstand. Strømmens stignings-/affaldshastighed kan indstilles individuelt, og der er en ekstern signalindgang, således at belastningen kan have en simuleret specifik lastbølgeform. Med funktionen til indstilling af kortslutningsvarigheden og FUNKTIONERNE SHORT_VH og SHORT_VL kan også kortslutningsspænding og -strøm måles. Programmerbar LOAD ON/OFF spænding, GO/NG meter check, Voltage meter display " + " eller " - " kan vælges, og 150 sæt store/Recall større hukommelse er en lang forhåndsfunktion til alle forskellige anvendelser. 150 sæt test-parametre og status-hukommelsesfunktion kan hukommelsen i realtid i overensstemmelse med auto-sekvens-krav til enhver tid kaldes frem til den gemte hukommelse til anvendelse til tune out.
