Name: GW Instek MPO-2204P Digitalt-oscilloskop 200 MHz 4-kanals 1 GSa/s 8 Bit Spectrum-analysator 1 stk
Brand: GW Instek
SKU: 3098712

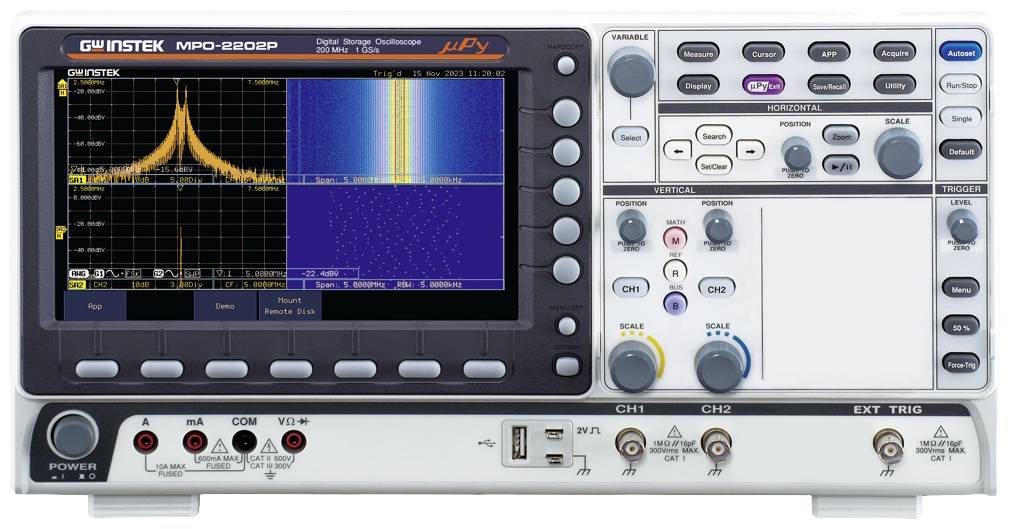

Oscilloskop med display, der viser spektralanalyse. Knapper og tilslutninger til betjening nederst. Hovedformål: Signalmonitorering og -analyse.

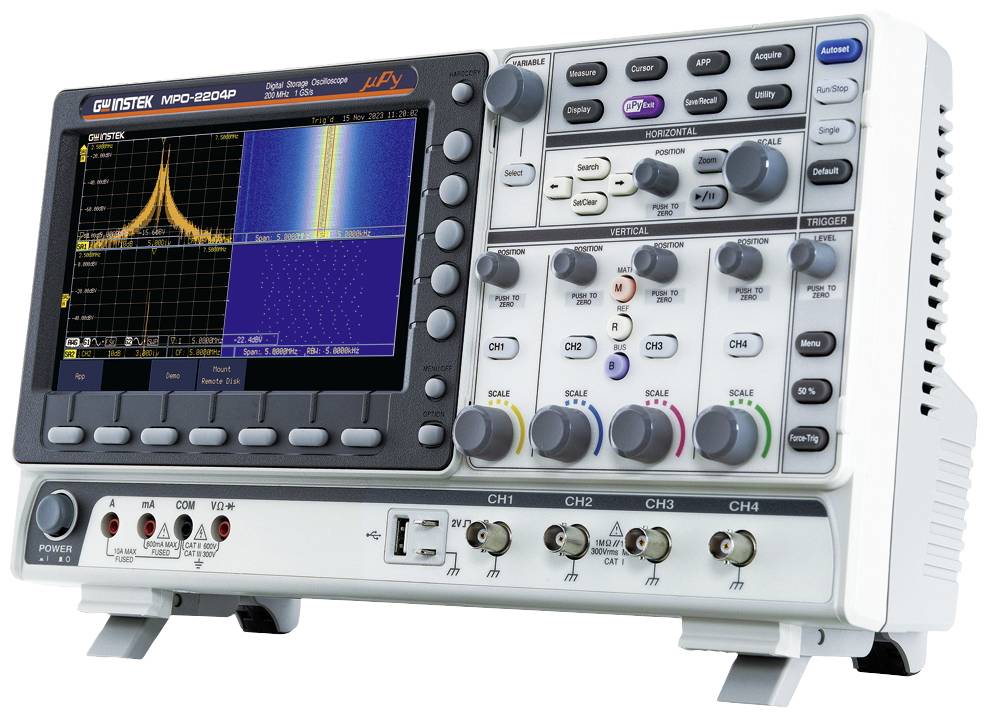

Et digitalt lagringsoscilloskop med flere betjeningsknapper og en skærm viser et bølgeformdiagram.

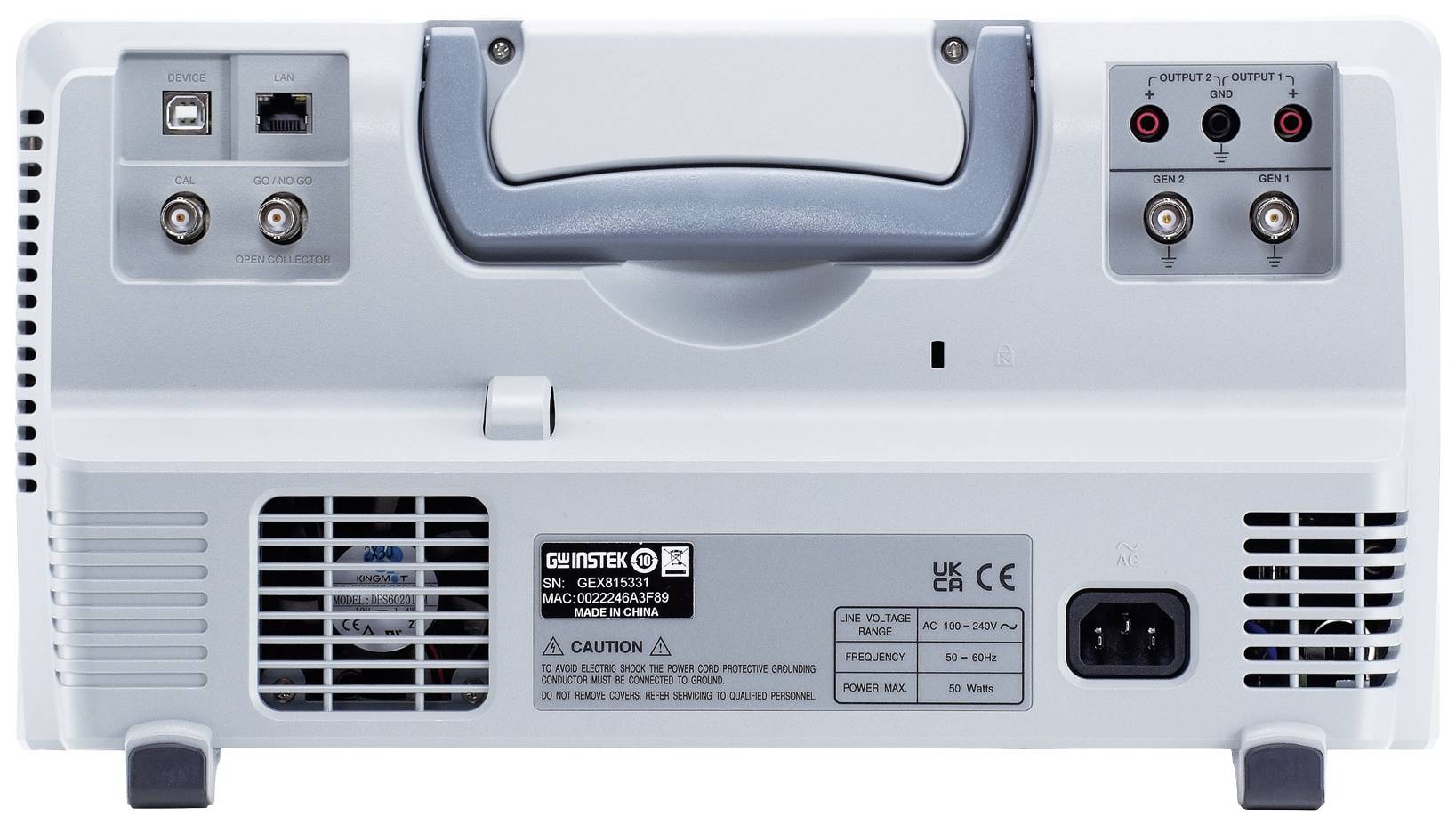

Bagfra billede af en elektronisk måleenhed med tilslutninger, ventilator og strømforsyning. Håndtag øverst, advarselsskilt nederst.

1/3

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt oscilloskop

200 MHz

Tekniske specifikationer

Produkttype: Digitalt-oscilloskop

Båndbredde: 200 MHz

Samplingrate/kanal: 1 GSa/s

Display: TFT LCD 8"

Opløsning: 8 Bit

Skærmstørrelse: 20.32 cm

Oscilloskop-specifikationer: Spectrum-analysator

Tidsbasis: 1.75 ns

: Fabriksstandard

Målekategori: CAT I

Vertikal afbøjning: 1 mV/div til 20 mV/div

Indgangsimpedans: 1 MΩ

Indgangskobling: AC, DC, GND

Dim.: (L x B x H) 127.30 x 384 x 208 mm

Vægt: 3 kg

Display: 800 x 480 Pixel

Bredde: 384 mm

H: 208 mm

L: 127.30 mm

Type: MPO-2204P

Dokumenter og downloads

Datablad

Datablad 3098712 GW Instek MPO-2204P Digitalt-oscilloskop 200 MHz 4-kanals 1 GSa/s 8 Bit Spectrum-analysator 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3098712 GW Instek MPO-2204P Digitalt-oscilloskop 200 MHz 4-kanals 1 GSa/s 8 Bit Spectrum-analysator 1 stk

Beskrivelse

Navnet på MPO-2000-serien er forkortelsen for Multi-function Programmable Oscilloscope. Ud over et oscilloskop omfatter det også en spektrumanalysator, en arbitrærbølgeformgenerator, et digitalt multimeter og en jævnstrømsforsyning. Ud over den multifunktionelle arkitektur med fem funktioner har vi innovativt introduceret Python-script-funktionen i MPO-2000, så brugerne kan gennemføre programstyringen i et lille automatisk testsystem ved at oprette en test af individuelle apparater eller en multitest uden PC, så navnet MPO.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
