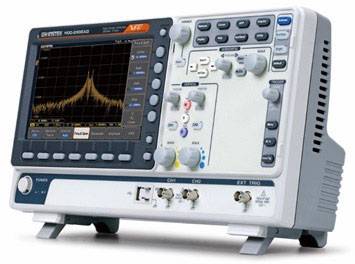

GW Instek MDO-2302AG Digitalt-oscilloskop Kalibreret (DAkkS) 300 MHz 2-kanals 200 MSa/s 2000 kpts 14 Bit Spectrum-analys
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Digitalt oscilloskop
- 300 MHz
- Antal analoge indgange max. 2
Tekniske specifikationer
- Produkttype
Digitalt-oscilloskop
- Båndbredde
300 MHz
- Samplingrate/kanal
200 MSa/s
- Opløsning
14 Bit
- Skærmstørrelse
8 tommer
- Oscilloskop-specifikationer
Spectrum-analysator
- Antal analoge indgange max.
2
DAkkS
- Dim.
(L x B x H) 208 x 384 x 127 mm
- Vægt
3 kg
- Display
TFT 800 x 480 Pixel
- Bredde
384 mm
- H
127 mm
- L
208 mm
- Interfaces
LAN
USB-Device
USB-host
BNC
- Hukommelsesdybde/kanal
2000 kpts
- Type
MDO-2302AG
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2468967 GW Instek MDO-2302AG Digitalt-oscilloskop Kalibreret (DAkkS) 300 MHz 2-kanals 200 MSa/s 2000 kpts 14 Bit Spectrum-analys
Beskrivelse
Version
- 300 MHz-båndbredde
- 2 kanaler
- Realtids-samplinghastighed er 2GSa/s maks.
- Pr. kanal 20M hukommelsesdybde og VPO-bølgeform-display-teknologi
- Waveform-opdateringshastighed op til 120.000 wfms/s.
- 8" (20,3 cm) WVGA TFT LCD-display
- Maximum 1M FFT tilbyder målinger af flerfrekvens-domæneopløsning
- High-, low- og båndpas-filterfunktioner
- 29.000 segmenterede hukommelser og bølgeformsøgefunktioner
- I2C/UART/CAN/LIN seriel kantbus-trigger og dekrypteringsfunktion
- Datenprotokolfunktion er i stand til at spore signalændringer i op til 1000 timer
- Netværkshukommelsesfunktion
- Masken-testfunktion
- MDO-2000AG udstyret med en tokanals AWG med 25 MHz
- Interface
- High-speed USB-enhedstilslutning, host-port.
- LAN-tilslutning
- Go/NGo BNC
- Kensington Style-spærre
- Software og driver
- Pc-software (OpenWave-software)
- LabVIEW-driver
- USB-driver
Inkluderet i leveringen
- Strømkabel
- Passiv prøvemateriale (en prøve pr. channel)
- GTL-110 BNC-kabel*2 (AG only)
- Certificate of Calibration
- CD-ROM (med Quick Start Guide, User Manual, Programming Manual)
- Free download: Openwave-software
- USB-driver
- LabVIEW driver.
