Name: GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanals Sinus
Brand: GW Instek
SKU: 3437817

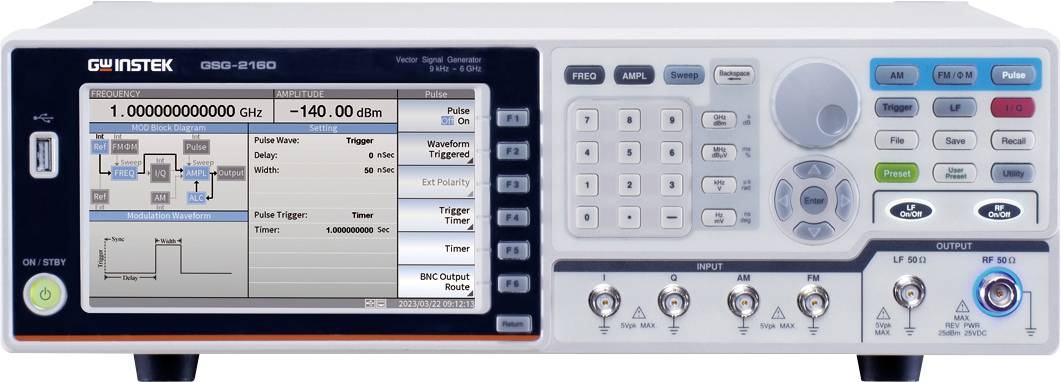

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanals Sinus-0

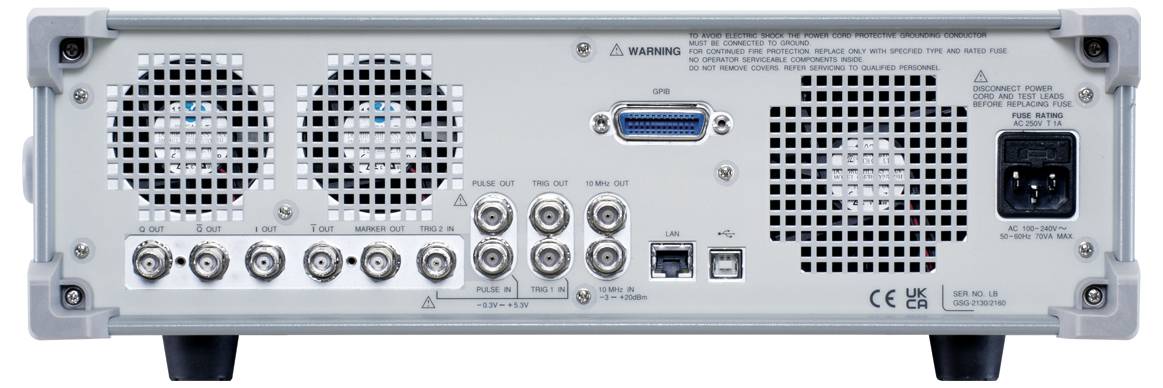

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanals Sinus-1

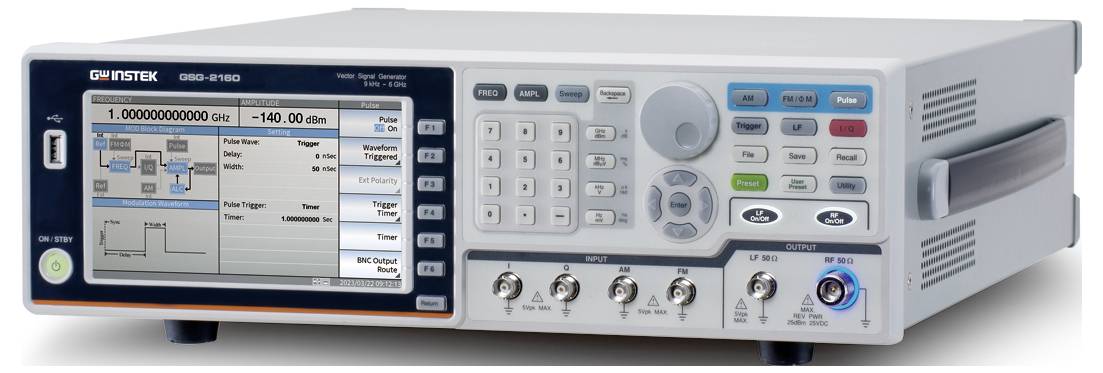

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanals Sinus-2

1/3

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Funktionsgeneratorer

Omfattende digital modulation: Understøtter ASK, PSK, APSK, QAM, FSK, MSK samt brugerdefinerede IQ- og FSK-modulationssignaler med en maksimal båndbredde på 60 MHz til digital signalgengivelse.
Bredt frekvensområde: Dækker 9 kHz til 6 GHz.
Stort amplitude-udgangsområde: Fra +20 dBm til -140 dBm med 0,01 dBm opløsning.
Lav fasestøj: Bedre end -117 dBc/Hz (typisk) ved 1 GHz udgang og 20 kHz offset.
Analog modulationsfunktion: Integreret AM-, FM- og PM-modulation.
Alsidig signaloutput: Giver LF-signaler (sinus, rektangel, trekant/rampe, Gauss støj) og impulssignaler.
Ekstern IQ-signalindtastning: Muliggør syntese af IQ-signaler med eksterne i- og Q-data.
Høj frekvenspræcision: Standard 10 ppm frekvensstabilitet og 2 ppm Alderingstakt. Kan valgfrit udvides til op til 10 ppb frekvensstabilitet og 0,1 ppm ældningsrate (OCXO).
Hurtig frekvens-/amplitudeskift: Typisk ≤ 5 ms.
Omfattende interface: Som standard udstyret med USB og LAN; GPIB er integreret.
Klart display: 7" TFT LCD for en detaljeret visning af alle parametre.
3U standard-rack-størrelse: Muliggør enkel integration i testsystemer.

Tekniske specifikationer

Frekvensopløsning 1 MHz.
Standard frekvensstabilitet 10 ppm
Standard ældningsrate: 2 ppm/år.
Amplitude: -140 dBm til +20 dBm.
Amplitude-indstillingsopløsning 0,01 dBm.

Produkttype: Signalgenerator

Frekvensområde: 9 kHz - 6 GHz

Signal-udgangsformer: Sinus

Visning: LCD

: Fabriksstandard

Antal kanaler: 1 kanals

Frekvens (max.): 6 GHz

Frekvens (min. ): 9 kHz

Specifikationer: Modulation

H: 3 U

Interfaces: GPIB

Type: GSG-2160 (GPIB) (CE) Vector Signal Genererator

Dokumenter og downloads

Datablad

Datablad 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanals Sinus

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1 kanals Sinus

Beskrivelse

GW Instek GSG-2160 (GPIB) (CE) er en multifunktionel RF-vektor- og signalgenerator, der er specielt udviklet til afprøvning af avancerede digitale moduleringssignaler. Den dækker et bredt frekvensområde fra 9 kHz til 6 GHz og er dermed ideal til krævende programmer inden for kommunikationsuddannelse, ved HF-komponenstests, i biler og IoT-programmer. GSG-2160 har en imponerende Amplitudenøjagtighed og en lav fasestøj på -117 dBc/Hz (ved 1 GHz udgang og 20 kHz offset). Som topmodel i serien har den en digital signalmodulationsfunktion med en maksimal båndbredde på 60 MHz til digital signaloutput, forskellige modulationstyper som for eksempel ASK, PSK, APSK, QAM, FSK, MSK samt brugerdefinerede IQ- og FSK-signaler understøttes. Med sine integrerede analoge modulationsfunktioner (AM, FM, PM), LF- og impulssignaludgange er GSG-2160 det perfekte værktøj til detaljerede signalanalyser og -simulationer. Det intuitive 7-tommer TFT-LCD-display viser alle relevante parametre overskueligt, mens de mange interfaces (USB, LAN, GPIB) muliggør en problemfri integration i testsystemer.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
