GW Instek GPT-9513 Isolationsmåler, Spændingstestapparat Kalibreret (DAkkS)

GW Instek præsenterer en ny flerkanalet spændingstester - serien GPT-9500. Denne serie omfatter 2 modeller og alle modeller er udstyret med en integreret 8-kanals scanner. Serien overholder sikkerhedsforskrifterne: IEC, en, UL, CSA, GB, JIS og andre sikkerhedsregler. Serien tager sigte på at imødekomme behovene hos de vigtigste testgenstande fra generelle elektroniske komponenter eller viklingskomponenter ved rutinetest.

Serien GPT-9500 er et tre-i-et-multikanal-testapparat, der giver en vekselspændingsmodstandsdygtighed (maks. 5 kV), en jævnspændingsmodstandskapacitet (maks. 6 kV) og en isolationsmodstand (maks. 1000 V). Seriens design opfylder de nyeste krav i IEC-61010-2-034 og er opbygget på udgangsplatformen fra AC 150VA. Status for de 8 kanaler i GPT-9513 kan afhængigt af prøvningskravene indstilles til H, L eller X, særligt egnet til viklingskomponenter som for eksempel transformatorer til udførelse af gensidige tests af flere punkter på enkelte komponenter. Status for de 8 kanaler på GPT-9503 har kun indstilling af H eller X was bedre egnet til generelle komponenter som passive komponenter til højspændingstests mellem to punkter.

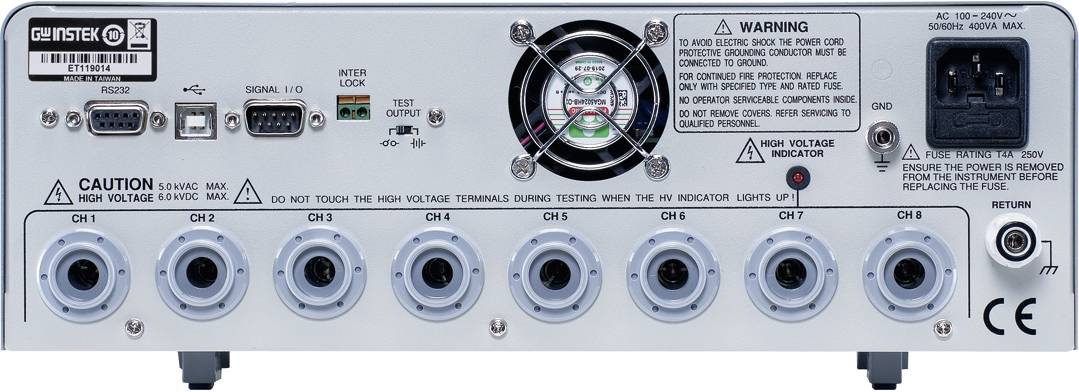

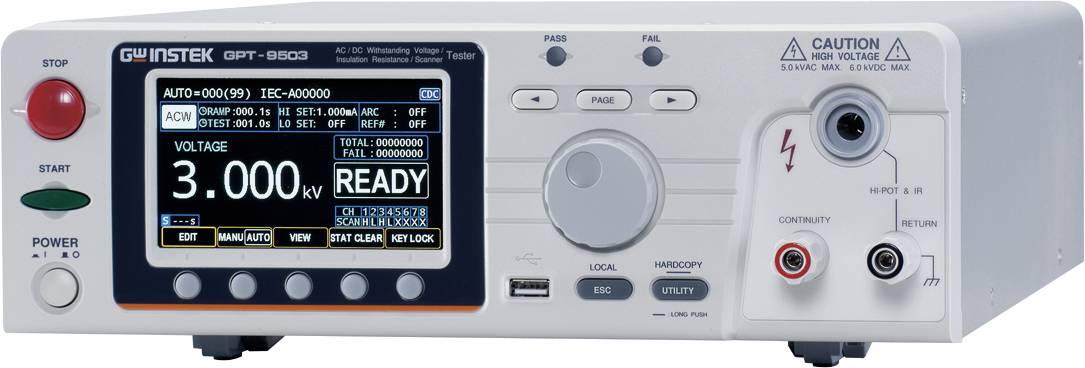

GPT-9500-serien er udstyret med en 4,3" farve-LCD (opløsning 480 x 272), der giver brugeren fuldstændige måleinformationer og en brugervenlig betjeningsflade, hvilket gør betjeningen og indstillingen af parametre nemmere og mere bekvem. AUTO-test understøtter en tabellarisk visning, så det ikke er nødvendigt at skifte skærmen for at se alle testresultater. Samtidig tilbyder serien den statistiske tællefunktion. Brugeren kan hurtigt bestemme det samlede antal test og antallet af NO-GOs uden at skulle tilslutte en ekstern tæller. Alle pickupkanaler konfigureres på bagsiden af testeren.

Designet er ikke kun relativt æstetisk, når prøvningsudstyret er monteret på racket, men kan også forhindre personskader, da en utilsigtet kontakt forhindres under ududstedelsesprocessen. For at undgå fejlvurdering af den test, der er forårsaget af afbrydelse af tråden, er det meningen, at systemet skal detektere afbrydelse af forbindelsen.
Til de øvrige funktioner og egenskaber i serien GPT-9500 hører eksport-/importfunktionen til indstilling af parametre, hvormed indstillingerne af en tester kan kopieres over på den samme model-tester i produktionslinjen via et USB-Flash-drev. På denne måde kan produktionslinjernes teststationer hurtigt udvides, og risikoen for fejl forårsaget af gentagne indtastninger undgås; nulstartfunktionen, som forhindrer, at momentspændinger påvirker DUT Låsefunktionen er en sikkerhedsisoleringsstruktur, som gør det muligt for brugeren at tilslutte eksterne beskyttelsesanordninger.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
