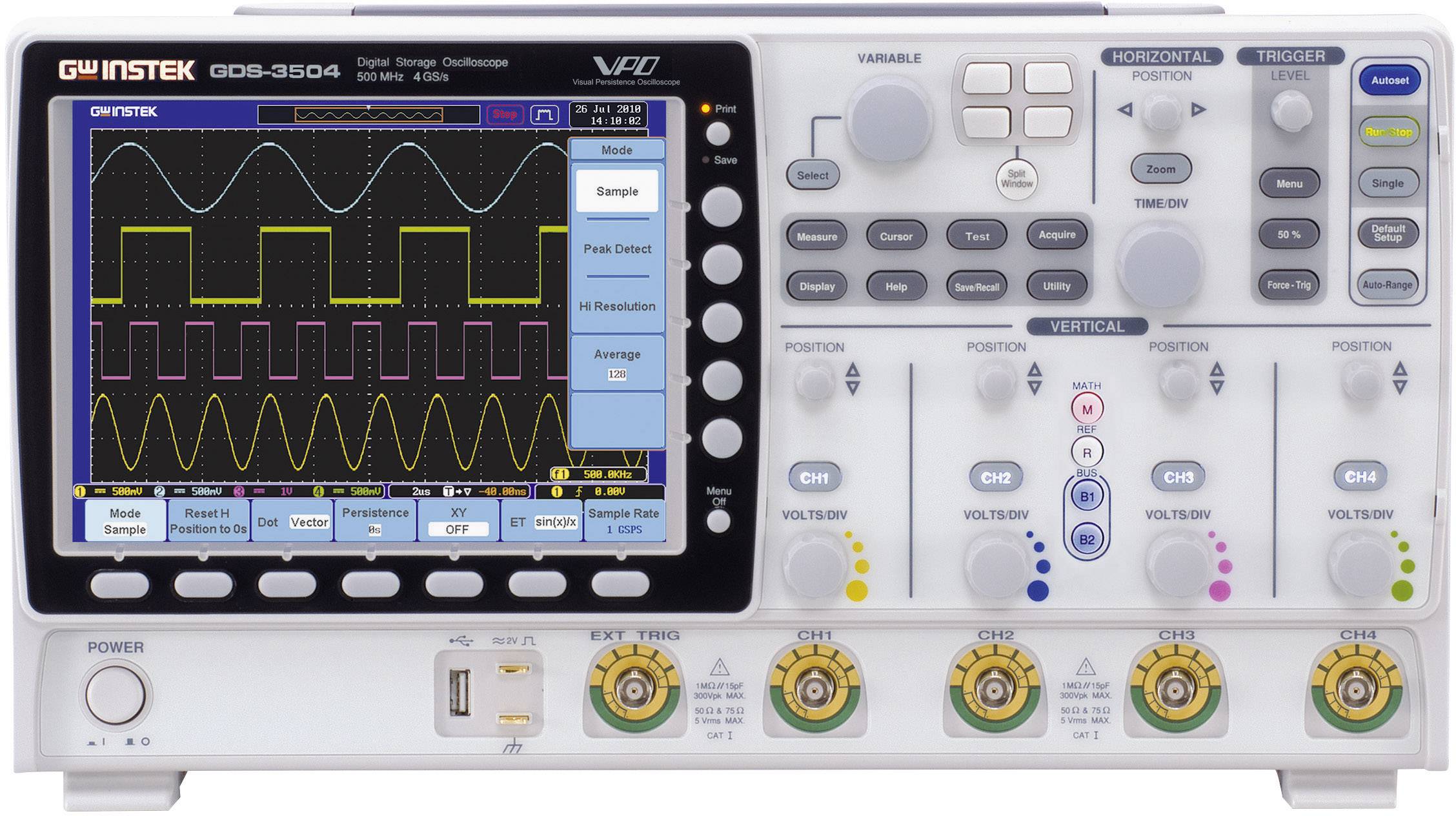

GW Instek GDS-3504 Digitalt-oscilloskop Kalibreret (ISO) 150 MHz 4 GSa/s 25 kpts 8 Bit Digital hukommelse (DSO) 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 150 MHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- Produkttype
Digitalt-oscilloskop
- Båndbredde
150 MHz
- Samplingrate/kanal
4 GSa/s
- Display
Farve-TFT
- Opløsning
8 Bit
- Skærmstørrelse
20.3 cm
- Oscilloskop-specifikationer
Digital hukommelse (DSO)
- Tidsbasis
1 ns - 100 s/div
- Antal analoge indgange max.
4
ISO
- Målekategori
CAT I
- Vertikal afbøjning
2 mV - 5 V/div
- Indgangsimpedans
1 MΩ;50 Ω;75 Ω
- Indgangskobling
AC, DC, GND
- Indgangsspænding
300 V
- Spændingsforsyning
115 V/AC;230 V/AC
- Dim.
(L x B x H) 130 x 400 x 200 mm
- Vægt
4 kg
- Display
800 x 600 Pixel
- kalibrering tjenester
5 måleværdier pr. område op til 500 MHz, kalibrering uden medfølgende prøvesonder
- Bredde
400 mm
- H
200 mm
- L
130 mm
- Interfaces
USB
USB-host
RS232
Ethernet
- Hukommelsesdybde/kanal
25 kpts
- Type
GDS-3504
Dokumenter og downloads
Datablad
Datablad 2226386 GW Instek GDS-3504 Digitalt-oscilloskop Kalibreret (ISO) 150 MHz 4 GSa/s 25 kpts 8 Bit Digital hukommelse (DSO) 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2226386 GW Instek GDS-3504 Digitalt-oscilloskop Kalibreret (ISO) 150 MHz 4 GSa/s 25 kpts 8 Bit Digital hukommelse (DSO) 1 stk
Beskrivelse
Oscilloskoper i GDS-3000-serien fra GW INSTEK giver med en båndbredde på op til 500 MHz og en maksimal realtidsoptagehastigheden på op til 5 GS/s effektivt måleinstrument for forskning og på laboratoriet. Med split screen- og zoomfunktion er både visning af de vigtigste kurveformer, som også samtidig visning passende forstørrelser mulig.
Oscilloskopet har som standard High Speed USB-host-tilslutninger på for- og bagside af de enheder, for at skabe en nem adgang til gemte data at sikre.
Den integrerede SVGA-video udgang giver de viste billeder på en skærm eller en ekstern projektor til overførsel.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Oscilloskopet har som standard High Speed USB-host-tilslutninger på for- og bagside af de enheder, for at skabe en nem adgang til gemte data at sikre.
Den integrerede SVGA-video udgang giver de viste billeder på en skærm eller en ekstern projektor til overførsel.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Split Screen- og zoom-funktion
- USB-port til USB-hukommelsesmedier
- - Kanaler
- 20 cm (8") TFT, i høj opløsning
- 25k pts hukommelse/kanal
- 10 psec tidsopløsning
- VPO (Visual Persistence Oscilloscope) teknologi
- 50 ohm, 75 Ohm og 1 MOhm indgang impedans kan indstilles
- 64 MB intern hukommelse
- 100 GSa/s et sampling rate.
Inkluderet i leveringen
- 1 probe pr. kanal
- Strømkabel
- Installationsvejledning (DE/GB/FR/NL)
- Engl. Betjeningsvejledning på CD.
Tip
Vær i forbindelse med omfanget af kalibreringen venligst opmærksom på det under "Downloads" arkiverede mønsterkalibreringscertifikat. Denne artikel er udelukket fra returret.
