Name: GW Instek GDS-3102A Digitalt-oscilloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit Digital hukommelse (DSO) 1 stk
Brand: GW Instek
SKU: 3558038

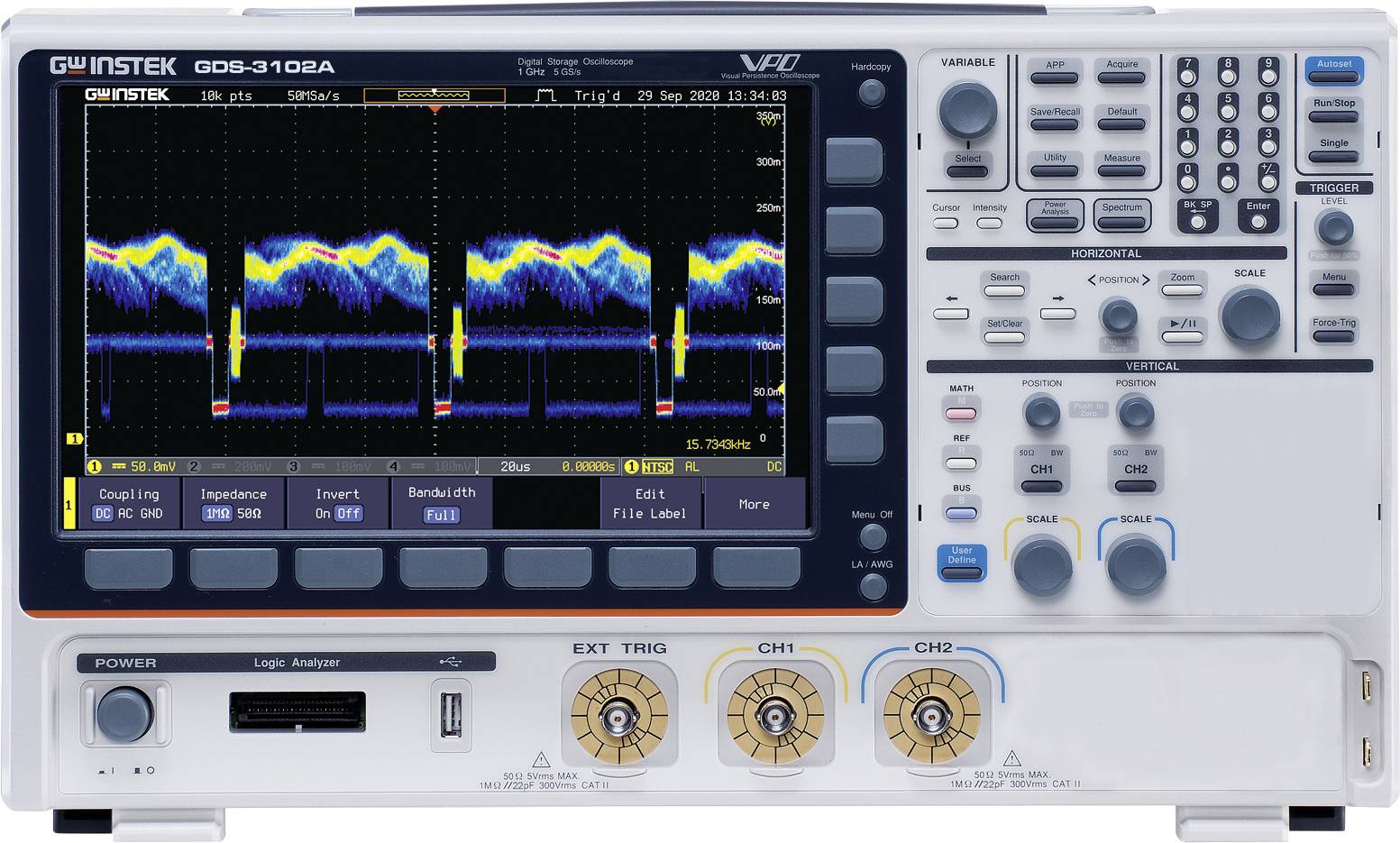

En oscilloskopskærm, der viser en bølgeform med flere toppe ogdale, som angiver et mønster over tid, omgivet af betjeningsknapper.

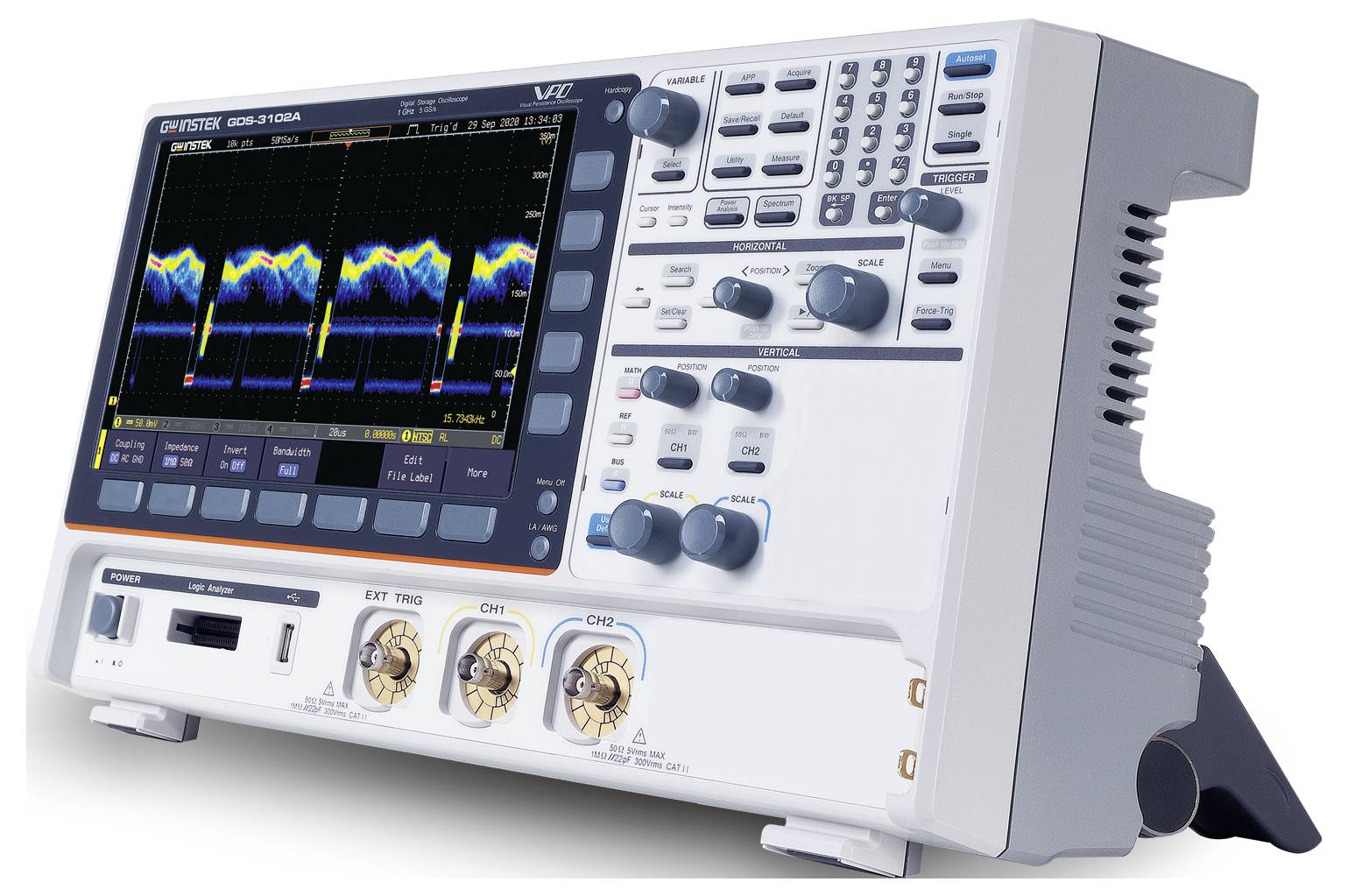

Et digitalt oscilloskop, der viser bølgeformsmønstre på skærmen, med forskellige kontrolknapper og -taster i siden til justeringer.

1/2

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt oscilloskop

1 GHz
Antal analoge indgange max. 2

Tekniske specifikationer

Integreret Dual Channel Dual Channel 25 MHz arbitrær funktionsgenerator (AWG)
Dual Channel spektrumanalysator (DC til 2.5 GHz) med spektrumanalysator-funktion

Produkttype: Digitalt-oscilloskop

Båndbredde: 1 GHz

Samplingrate/kanal: 5 GSa/s

Display: 10.2" TFT LCD WVGA-farvedisplay, 800 x 480 pixel opløsning

Opløsning: 8 Bit

Skærmstørrelse: 10.2 tommer

Oscilloskop-specifikationer: Digital hukommelse (DSO)

Tidsbasis: 1 ns/div til 1000 s/div

Antal analoge indgange max.: 2

: Fabriksstandard

Målekategori: CAT II

Vertikal afbøjning: 1-10000 mV

Indgangsimpedans: 1 MΩ

Indgangskobling: AC, DC, GND

Indgangsspænding: 300 V

Spændingsforsyning: 100 - 240 V/AC

Dim.: (L x B x H) 113.8 x 420 x 253 mm

Vægt: 4.6 kg

Antal digitale indgange max.: 16

Display: 800 x 380 Pixel

kalibrering tjenester: Arbejdskalibrering

Bredde: 420 mm

H: 253 mm

L: 113.8 mm

Interfaces: USB-host
USB-Device
LAN
RS232
VGA-hunstik

Hukommelsesdybde/kanal: 200 Mpts

Type: GDS-3102A

Dokumenter og downloads

Datablad

Datablad 3558038 GW Instek GDS-3102A Digitalt-oscilloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit Digital hukommelse (DSO) 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3558038 GW Instek GDS-3102A Digitalt-oscilloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit Digital hukommelse (DSO) 1 stk

Beskrivelse

De digitale hukommelsesoscilloskoper i serien GDS-3000A fås i 1-GHz-modeller med 2-, 4- og 16-kanals logikanalysator. Serien tilbyder en hukommelseskapacitet på op til 200 Mpts pr. kanal, en afsøgningshastighed på 5 GSa/s (halvkanaler) eller 2,5 GSa/s (samlede kanaler). Det 10,2" TFT LCD-display (259 mm) er udstyret med en farvestatus.

GDS-3000A har talrige funktioner og specifikationer til oscilloskopmålinger, herunder en hukommelsesdybde på op til 200 Mpts pr. kanal. Takket være den store hukommelse kan den høje afsøgningshastighed også bibeholdes ved lave tidsindstillinger. Akselformens opdateringshastighed er op til 200.000 WFM/s, og den segmenterede hukommelse kan registrere og analysere op til 490.000 segmenter.

Til præcise målinger har GDS-3000A en finskaleringsfunktion. Den gør det muligt at finjustere den vertikale skala, så måleområdet dækkes optimalt og dermed forbedre målenøjagtigheden. Det 10,2 tommer store (259 mm) display og registreringstilstand i høj opløsning giver støjsvage signaler, også ved målinger med høj båndbredde.

Derudover tilbyder serien indgangssimpedanser fra 1 MΩ og 50 Ω, som kan indstilles alt efter målekrav for at sikre en optimal impedanstilpasning. Søgefunktionen finder hurtigt de signaler, som lever op til testbetingelserne. Med cursormarkeringsfunktionen kan brugeren på overskuelig vis aflæse spændings- (eller strøm-), tids- og Delta-data for hvert målepunkt. Indikatorfunktionen viser måleområdet i det tilsvarende afsnit af bølgeformen.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
