Name: GW Instek Funktionsgenerator netdrevet 25 MHz (max) 1 kanals Trekant , Sinus , Firkant , Støj , Arbitrær
Brand: GW Instek
SKU: 3386975

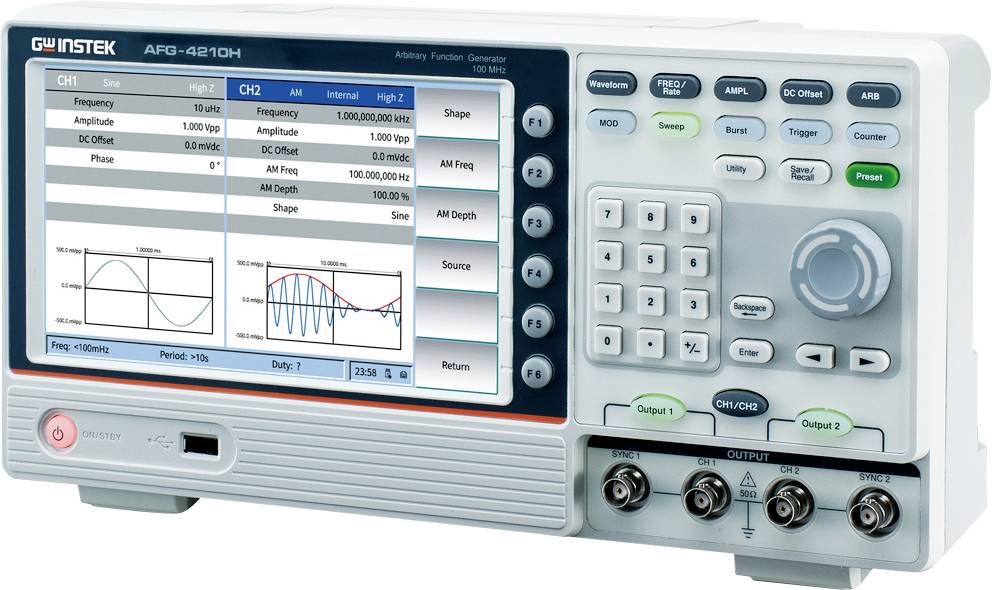

Funktionsgenerator med display viser et firkant- og sinussignal. Kontrolenheder og tilslutninger er placeret til højre og forneden.

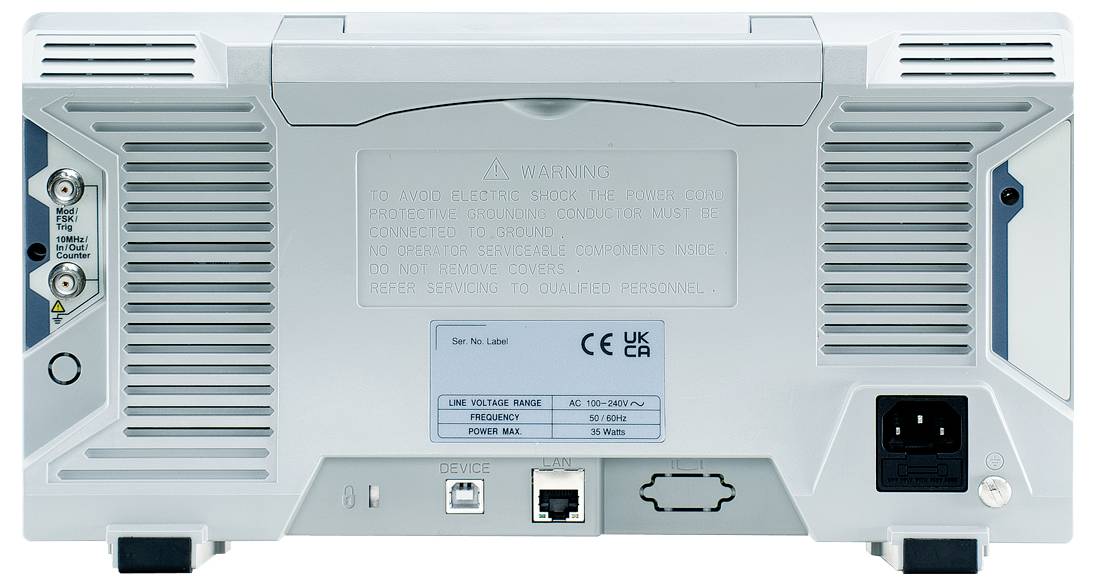

Bagsiden af en elektrisk enhed med tilslutninger og advarselsmærkat. Der er stik til strømkabel og netværkskabel.

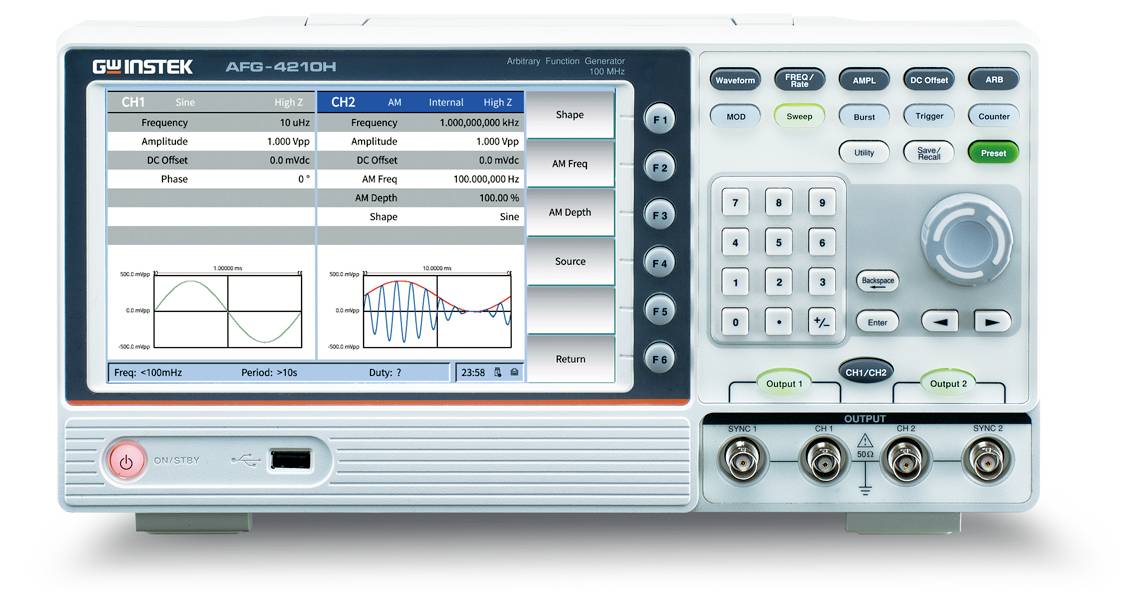

En arbitrær funktionsgenerator med digitalt display viser frekvens- og amplitudgrafer. Knapper og tilslutninger er synlige.

1/3

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

MODULATION: AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK 3FSK, 4FSK, OSK, SUM
Integreret sinus-, firkant-, trekant-, rampe-, impuls-, støj-, harmonisk- og en hvilken som helst bølgeform
Samplingfrekvens 125 MSa/s
Aksellængde: 2 til 16.000 punkter
Sikkerhedsdesign EN61010-1
Indgangsimpedans: 10 MΩ
Kommunikationsinterface: USB-Host, USB-enhed
Maksimal indgangsspænding: 2 Vpp
Udgangsstigningsrate: 20 Vpp
Lagerlængde 16.000/pr. kanal
Amplitude-opløsning 14 bit

Produkttype: Funktionsgenerator netdrevet

Frekvensområde: 25 MHz (max)

Signal-udgangsformer: Trekant
Sinus
Firkant
Støj
Arbitrær

Frekvensområde sinus: 25 MHz

Klirfaktor sinus: bis 0.1 %

Frekvensområde rektangel: 5 MHz

Visning: LCD

Frekvensområde triangel: 1 MHz

Frekvensområde ARB: 25 MHz

: Fabriksstandard

Intern modulation: 2 MHz til 1 MHz

Trigger (synkron): TTL-kompatibel

Dim.: (B x H) 340 mm x 177 mm

Vægt: 2.5 kg

Antal kanaler: 1 kanals

Frekvens (max.): 25 MHz

Specifikationer: Modulation

Målekategori: CAT II

Bredde: 340 mm

H: 177 mm

Interfaces: USB-host

Spænding strømforsyning: Netdrevet

Type: 03LLAF4125AS

Dokumenter og downloads

Datablad

Datablad 3386975 GW Instek Funktionsgenerator netdrevet 25 MHz (max) 1 kanals Trekant , Sinus , Firkant , Støj , Arbitrær

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3386975 GW Instek Funktionsgenerator netdrevet 25 MHz (max) 1 kanals Trekant , Sinus , Firkant , Støj , Arbitrær

Information

Information 3386975 GW Instek Funktionsgenerator netdrevet 25 MHz (max) 1 kanals Trekant , Sinus , Firkant , Støj , Arbitrær

Inkluderet i leveringen

1 x USB-kabel, 1 x strømkabel
1 x testkabel, 1 x BNC-på-krokodillenæb-kabel
