GW Instek Digitalt-oscilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Digital hukommelse (DSO) 1 stk købe

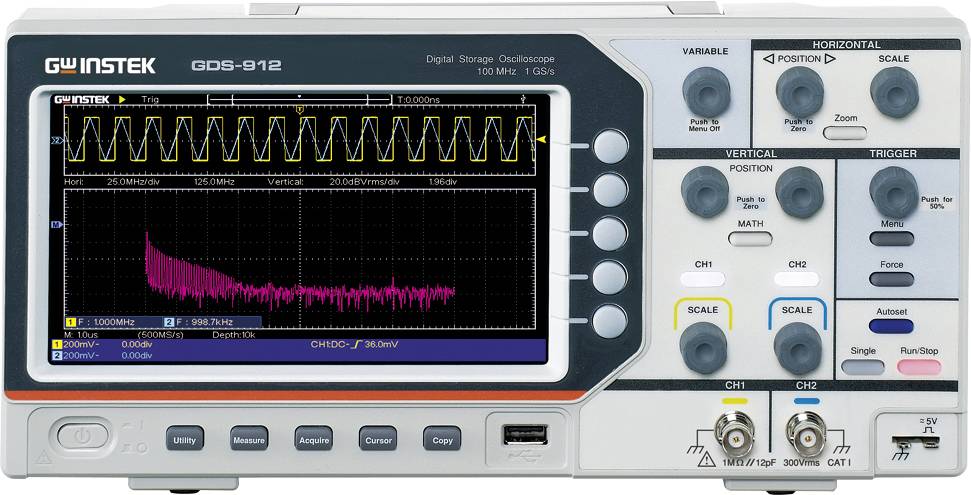

Et oscilloskop, der viser en bølgeform med et frekvenssignal på skærmen, omgivet af kontrolknapper og -taster til justeringer.

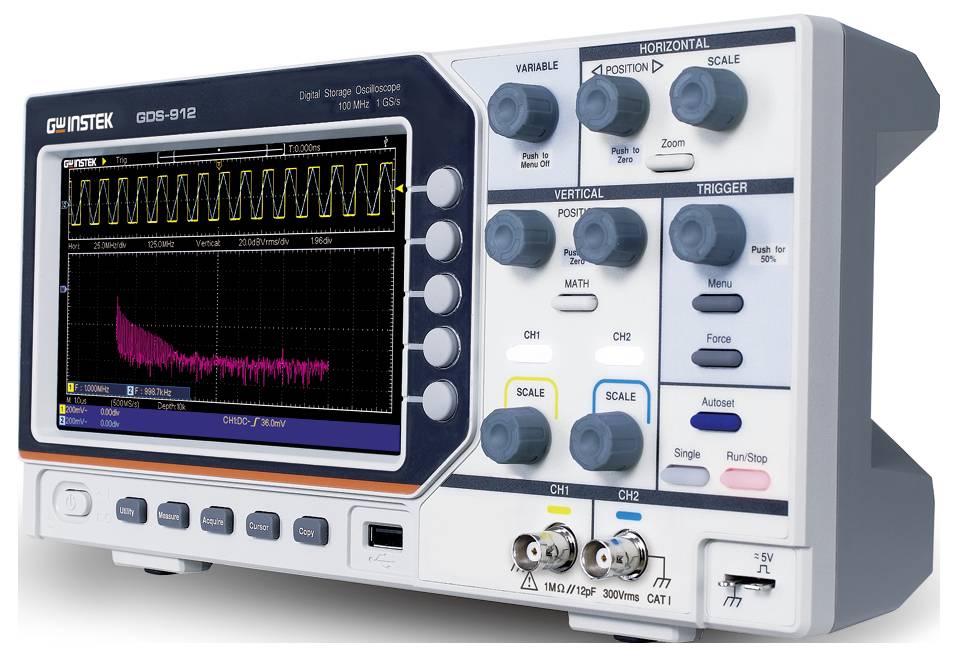

Et digitalt lageroscilloskop, der viser en bølgeform på skærmen, med forskellige kontrolknapper og -taster til justering af signaler.

1/2

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt oscilloskop

100 MHz
Antal analoge indgange max. 2

Tekniske specifikationer

Båndbredde-begrænsning 20 MHz
Beregnet stigetid: 3,5 ns (beregnet)
Optagelsestilstand: Normal, peak-registrering (2,5 ns), middelmontering (4, 16, 64, 128 vælges), enkel
Akselformsignalprocesser: FFT
FFT-funktion: 6-vinduetyper (hamming, rektangulær, Blackman, Hanning, Kaiser, (undtagen af den art, der er til
Interface: USB 2.0 Host/Device (host-tilstand: Understøtter mål Storage Class (FAT16/32); Device-tilstand: Understøtter USBTMC Class)
Sprog: Understøtter 10 sprog

Produkttype: Digitalt-oscilloskop

Båndbredde: 100 MHz

Samplingrate/kanal: 1 GSa/s

Display: 8×15 delinger

Opløsning: 8 Bit

Skærmstørrelse: 7 tommer

Oscilloskop-specifikationer: Digital hukommelse (DSO)

Tidsbasis: 2 ns/div til 1000 s/div

Antal analoge indgange max.: 2

: Fabriksstandard

Vertikal afbøjning: 2 mV/div til 10 V/div

Indgangsimpedans: 1 MΩ

Indgangskobling: AC, DC, GND

Indgangsspænding: 300 V

Dim.: (L x B x H) 70 x 301 x 152 mm

Vægt: 1.1 kg

Display: 800×480 Pixel

Bredde: 301 mm

H: 152 mm

L: 70 mm

Interfaces: USB 2.0-tilslutning

Hukommelsesdybde/kanal: 20 Mpts

Type: 03LLDS91200S
