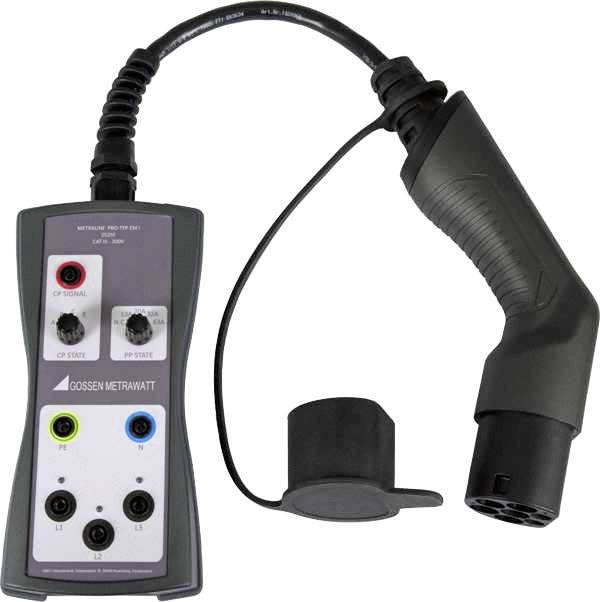

Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Kontroladapter 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
4 stk.
Antal
Total (4.872,00 kr. / stk.r)
4.872,00 kr.
ekskl. moms
Gratis fragt
Kun 4 stk. tilbage på lager
Højdepunkter og detaljer
Specielt tilbehør til måleudstyr
- 1- og 3-faset kontroladapter til kontrol af effektiviteten af beskyttelsesforanstaltninger ved E-ladepunkter med Profitest Master, simulering af fiktivt tilsluttede elektriske køretøjer samt simulering af strømbelastbarhed af ladegarniturer i henhold til IEC 61851-1
- Køretøjssimulering (CP)
- Tilstande A, B, C og E indstilles via drejeknap
- Kabelsimulering (PP):
- De forskellige koder for ladekabel med 13 A, 20 A, 32 A og 63 A samt »ingen kabler tilsluttet«
- Via drejeomskifter, som simuleres
- Fejlsimulering
- Simulering af en kortslutning mellem CP og PE via drejeknap
- Visning af fasespændinger via LEDs
- Afhængigt af E-ladestationen kan en eller tre faser være aktive
- Test af E-ladestationer med fast tilsluttet opladningskabel på grund af forlænget CP-teststift
- CP-tilslutning til analyse af PWM-signalet
- METRALINE PRO-TYPE EM II:
- Tilslutning af målekabel til Profitest Master sker via 4 mm sikkerhedstilslutninger (L1, L2, L3, N, PE) eller via ekstra Schuko-stikdåse
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tekniske specifikationer
- Produkttype
Kontroladapter
- Passer til mærkerne
Gossen Metrawatt
- Vægt
795 g
- Målekategori
CAT III 300 V
- Passer til
GMC-I Profitest
- Bredde
105 mm
- H
53 mm
- L
210 mm
- Type
METRALINE PRO-TYP EM II
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Kontroladapter 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II Kontroladapter 1 stk
Beskrivelse
Version
- Funktioner:
- Køretøjssimulering (CP)
- I henhold til IEC 61851 kan tilstandene A, B, C og E simuleres. De forskellige køretøjtilstande bliver via
- Drejekontakt indstillet.
- Tilstand A intet køretøj tilsluttet
- Tilstand B køretøj tilsluttet, men ikke klar til opladning
- Tilstand C køretøj tilsluttet og klar til opladning, ventilation i ladeområdet er ikke påkrævet
- Tilstand E fejl - kortslutning CP - PE via intern diode
- Kabelsimulering (PP):
- Der kan simuleres forskellige kodninger for ladekabel med 13 A, 20 A, 32 A og 63 A. Det er det også
- Kan simulere tilstanden »intet kabel«.
- Simulation af de forskellige ladekabler sker ved hjælp af kobling af forskellige modstande mellem PP og PE
- Drejeomskifter. I henhold til IEC 61851 er følgende værdier mulige:
- Intet kabel 0 Ω
- 13 A-kabel 1,5 kΩ
- 20 A-kabel, 680 Ω
- 32 A-kabel, 220 Ω
- 63 A-kabel, 100 Ω
Inkluderet i leveringen
- 1x kontroladapter PRO-TYPE EM II.
- 1x betjeningsvejledning
