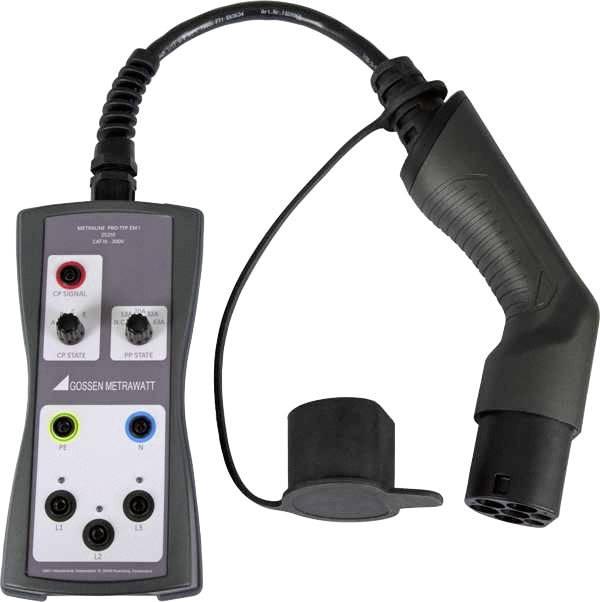

Gossen Metrawatt Z525F METRALINE PRO-TYP EM I Kontroladapter 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
145 stk.
Vis alternativer
Antal
Total (4.552,00 kr. / stk.r)
4.552,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Specielt tilbehør til måleudstyr
- 1- og 3-faset kontroladapter til kontrol af beskyttelsesforanstaltningernes effektivitet
- I E-punkter med Profitest Master, simulering af
- Fiktivt tilsluttede elektriske køretøjer samt simulering af
- Strømbelastbarhed af ladegarniturer iht. IEC 61851-1
- Køretøjssimulering (CP)
- Tilstande A, B, C og E indstilles via drejeknap
- Kabelsimulering (PP)
- De forskellige kodninger for ladekabler med 13 A, 20 A,
- 32 A og 63 A samt »ingen kabler er tilsluttet«
- Via drejeomskifter, som simuleres
- Fejlsimulering
- Simulering af en kortslutning mellem CP og PE
- Via drejeafbryder
- Visning af fasespændinger med LED'er
- Afhængigt af E-ladestationen kan en eller tre faser være aktive
- Kontrol af E-ladestationer med fast tilsluttet opladningskabel
- På grund af forlænget CP-teststift
- CP-tilslutning til analyse af PWM-signalet
- METRALINE PRO-TYPE EM I:
- Tilslutning af målekabel til Profitest Master sker via 4 mm sikkerhedstilslutninger (L1, L2, L3, N, PE).
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tekniske specifikationer
- Produkttype
Kontroladapter
- Passer til mærkerne
Gossen Metrawatt
- Vægt
750 g
- Målekategori
CAT III 300 V
- Passer til
GMC-I Profitest
- Bredde
105 mm
- H
53 mm
- L
210 mm
- Type
METRALINE PRO-TYP EM I
- UKCA
Ikke relevant
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2240020 Gossen Metrawatt Z525F METRALINE PRO-TYP EM I Kontroladapter 1 stk
Beskrivelse
Version
- Funktioner:
- Køretøjssimulering
- (CP) i henhold til IEC 61851 kan simulere tilstande A, B, C og E. De forskellige køretøjstilstande
- kan indstilles via drejekontakten.
- Betingelse A: Ingen tilsluttet tilstand
- B køretøj Men
- ikke klar til opladning, betingelse C køretøj tilsluttet og klar til opladning,
- ventilation af ladeområdet ikke krævet
- tilstand E fejl - kortslutning CP - PE via intern diode
- kabelsimulering (PP)
- der kan simuleres forskellige kodninger til ladekabel med 13 A, 20 A, 32 A og 63 A. Det
- er også muligt at simulere tilstanden »intet kabel«.
- Simulation af de forskellige ladekabler sker ved hjælp af kobling af forskellige modstande mellem PP og PE ved hjælp
- af drejeknappen. I henhold til IEC 61851 er følgende værdier mulige:
- Intet kabel 0 Ω
- 13 A-kabel 1,5 kΩ
- 20 A-kabel 680 Ω
- 32 A-kabel 220 Ω
- 63 A-kabel 100 Ω
Inkluderet i leveringen
- 1x kontroladapter PRO-TYPE EM I.
- 1x betjeningsvejledning
