Name: Gossen Metrawatt Z270M Z270M Adaptor 1 stk
Brand: Gossen Metrawatt
SKU: 2301602
Availability: InStock

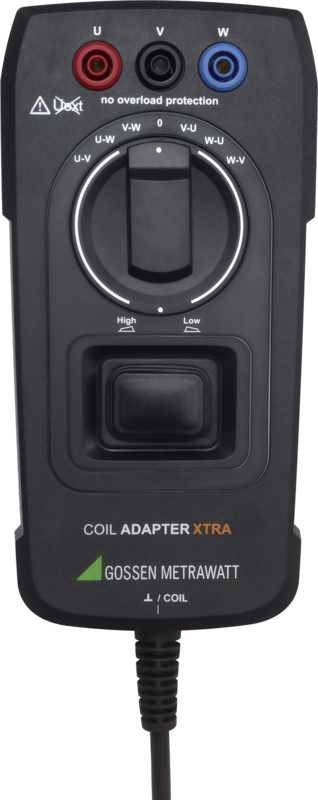

En sort elektrisk adapter med farvekodede tilslutninger (U, V, W) til måleformål, mærke 'Gossen Metrawatt'.

Hurtig levering man. 12. okt.

1 stk.

Antal

stk.

Total (2.872,00 kr. / stk.r)

2.872,00 kr.

ekskl. moms

Gratis fragt

Kun 1 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Specielt tilbehør til måleudstyr

Adapter til vindtilslutningsregistrering til induktiviteter fra 10 micrH op til 5 H
COIL adapteren XTRA muliggør i forbindelse med følgende multimetre den semiautomatiske vindtilslutningsmåling:
METRAHIT I XTRA
METRAHIT I E-DRIVE
Anvendelser
Hvis der opstår et problem ved en elektrisk maskine, kan det have en elektrisk eller mekanisk årsag. Elektrisk er dette fejl ved viklingerne eller styringen eller elektronikken. Med isolationsmodstandsmålingen registreres isolationsfejl mellem viklinger og hus. Vindingstilslutninger inden for en vikling registrerer man nemmest ved at sammenligne de elektriske egenskaber ved viklingerne mellem flerfasede maskiner. Med METRAHIT I XTRA eller E-drive og COIL adapter XTRA sker dette med en sofespænding på 1000 V, en såkaldt Surge test. Dermed registreres også fejl, som først opstår ved den anlagte driftsspænding.
Prøvningen fungerer til viklinger med induktiviteter fra 10 micrH til 5 H, dette svarer til 3-fasede maskiner med en nominel spænding på 400 V nominel spænding på ca. 160 VA til 80 MVA. For 3-fasede maskiner er forløbet af prøvningen halvautomatisk. Efter fastklemning på tilslutningerne U-V-W udføres prøven med en drejekontakt, hvorved også remanenseffekter kan kompenseres.
Til flerfasede elektromotorer og -generatorer, for eksempel din drejemotorer, registreres usymmetrier på viklingerne ved sammenligning af måleresultaterne og gør det muligt at vurdere på en vindtilslutning.
For enfasede elektromotorer og -generatorer foretages testen ved at sammenligne den med en kendt nominel værdi.

Tekniske specifikationer

Produkttype: Adaptor

Passer til mærkerne: Gossen Metrawatt

Variant: Registrering af vindstød i forbindelse med Metrahit I-serien

Vægt: 365 g

Passer til: GMC-I METRAHIT Series

Bredde: 170 mm

H: 10 mm

L: 170 mm

Type: Z270M

UKCA: Ja

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2301602 Gossen Metrawatt Z270M Z270M Adaptor 1 stk

Beskrivelse

Tekniske egenskaber
vindtilslutningsmåling i induktivitetsområde med adapteren Z270M: 10 micrh til 5 H

i adapteren Z270M er universelt egnet til mange elektriske maskiner i forskellige effektklasser. For din-standardmotorer svarer denne effekt på ca. 160 VA til ca. 80 MVA.
Samtidig tilslutning til 3 viklinger
drejesvafbryder til valg af
polariseringsvending med drejekontakten
2 induktivitetsområder
10 micro H... 50 mH
5 mH ... 5 H
kombineret tilslutningsstik til
ETRAHIT MED
automatisk signal af Drejekalposition til METRAHIT I
grafisk visning af måleresultaterne på METRAHIT IM

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
