Gossen Metrawatt SC50-E 750/5A 0,5VA Kl.0,5 42 mm U542E kabelkonverterende transformer Primærstrøm 750 A Sekundærstrøm 5
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
17 stk.
Vis alternativer
Antal
Total (952,00 kr. / stk.r)
952,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer

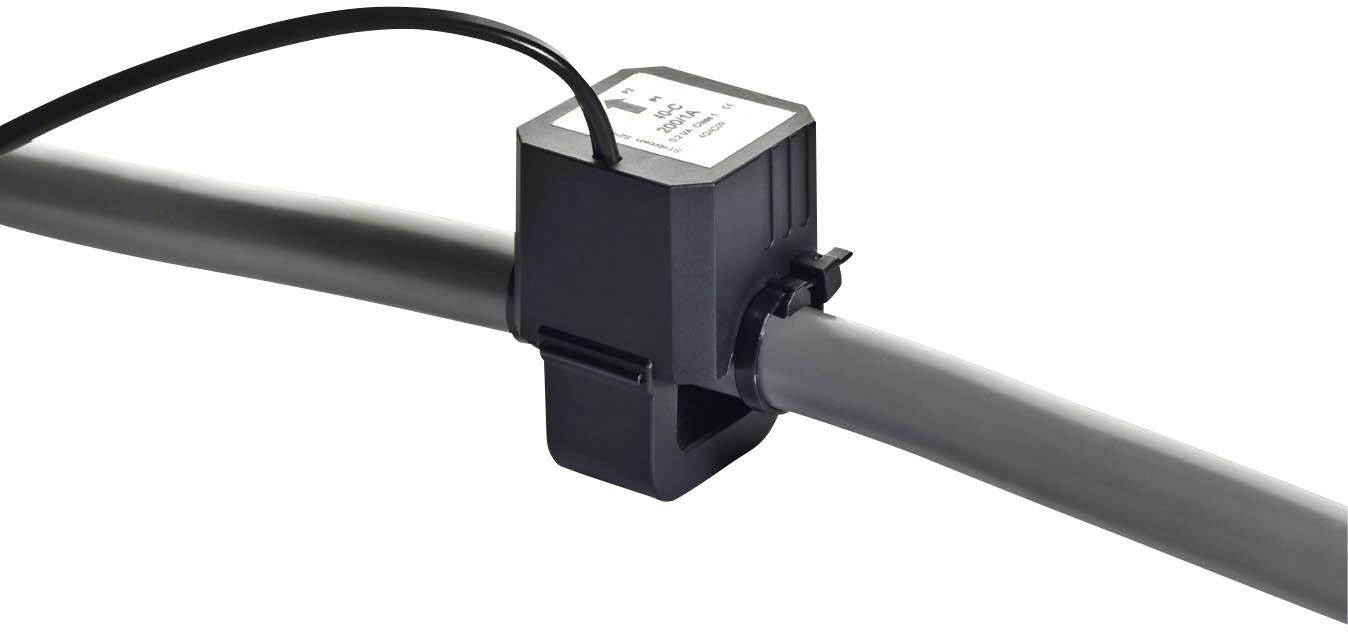

Strømtransformer SC50-E 750/5A 0,5VA kl.0,5 42 mm inkl. ledning
- Nem og tidsbesparende installation takket være delbare kernehalvdele
- Særligt egnet til opgradering, da adskillelse af den primære leder kan undgås
- Gør det muligt at opgradere uden afbrydelse af strømforsyningen
- Kompakt konstruktion muliggør anvendelse på svært tilgængelige steder ved begrænset plads
- Rundkabel diameter fra 8 til 42 mm
- Inkl. 3m tilslutningsledning
- Inkl UV-bestandig kabelbindere for nem montering
Tekniske specifikationer
- 750/5A
- Primærstrøm 750 A
- Sekundærstrøm 5 A
- Effekt 0,5 VA
- Kabeltilslutning
- Nøjagtighedsklasse 0,5
- Type SC50-E 750/5A 0,5VA kl.0,5
- Vægt 450 g
- Bredde 54,6 mm
- Højde 97 mm
- Ledningsgennemføring Ø 42 mm
- Produkttype
kabelkonverterende transformer
- Primærstrøm
750 A
- Sekundærstrøm
5 A
0.5 VA
- Ledningsgennemføring Ø
42 mm
- Type
SC50-E 750/5A 0,5VA Kl.0,5 42 mm

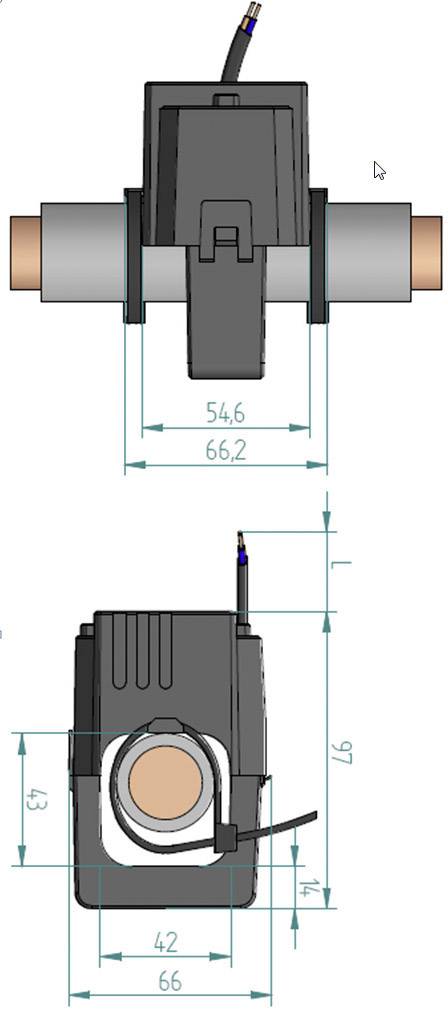

- Dim.
(L x B x H) 66 x 54.6 x 97 mm
- Vægt
450 g
- Udgangsstrøm
5 A
- Indgangsstrøm
750 A
- Bredde
54.6 mm
- H
97 mm
- L
66 mm
Dokumenter og downloads
Datablad
Datablad 1344478 Gossen Metrawatt SC50-E 750/5A 0,5VA Kl.0,5 42 mm U542E kabelkonverterende transformer Primærstrøm 750 A Sekundærstrøm 5
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1344478 Gossen Metrawatt SC50-E 750/5A 0,5VA Kl.0,5 42 mm U542E kabelkonverterende transformer Primærstrøm 750 A Sekundærstrøm 5
Beskrivelse
Takket være den kompakte konstruktion er kabelombygningsomformeren særligt velegnet til anvendelse på svært tilgængelige steder og ved begrænset plads. De aftagelige kernehalvdelene letter endvidere installationen på kablet eller på skinnen. Overalt, hvor en afbrydelse af den elektriske sti er problematisk eller et måleapparat skal kunne efterses ukompliceret, er kabeltransformeren det rigtige valg. Sikker montering af primærkablet i strømtransformeren sikres konstruktivt og bekræftes med et tydeligt hørbart klik. To medfølgende UV-bestandige kabelbindere fikserer desuden transformatoren.
Krav til omgivelser
Placering i indendørs områder
Omgivende temperaturer -10 °C ... + 55 °C
Opbevaringstemperatur -20 °C ... + 70 °C
Relativ luftfugtighed 5%... 85%, dug er udelukket
Tilsmudsningsgrad 2
Beskyttelsesklasse IP20
Anvendelsesbetingelser
Standard IEC 61869-2:2012
Termisk målingskorttidsstrøm (ith) 60 x ipr/1s
Termisk målingsmærkestrøm (icth) 100%
Målingsisolationsniveau 0,72/3/- kV
Nominel frekvens 50/60 Hz
Isoleringsklasse E (120 °C).
Kabinetmateriale PA 6.6, UL94: V2
Krav til omgivelser
Placering i indendørs områder
Omgivende temperaturer -10 °C ... + 55 °C
Opbevaringstemperatur -20 °C ... + 70 °C
Relativ luftfugtighed 5%... 85%, dug er udelukket
Tilsmudsningsgrad 2
Beskyttelsesklasse IP20
Anvendelsesbetingelser
Standard IEC 61869-2:2012
Termisk målingskorttidsstrøm (ith) 60 x ipr/1s
Termisk målingsmærkestrøm (icth) 100%
Målingsisolationsniveau 0,72/3/- kV
Nominel frekvens 50/60 Hz
Isoleringsklasse E (120 °C).
Kabinetmateriale PA 6.6, UL94: V2
Inkluderet i leveringen
- Betjeningsvejledning
- 2x UV-bestandige kabelbindere til fastgørelse
