Gossen Metrawatt SC50-E 500/5A 0,5VA Kl.1 42 mm U542C kabelkonverterende transformer Primærstrøm 500 A Sekundærstrøm 5 A
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (952,00 kr. / stk.r)
952,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer

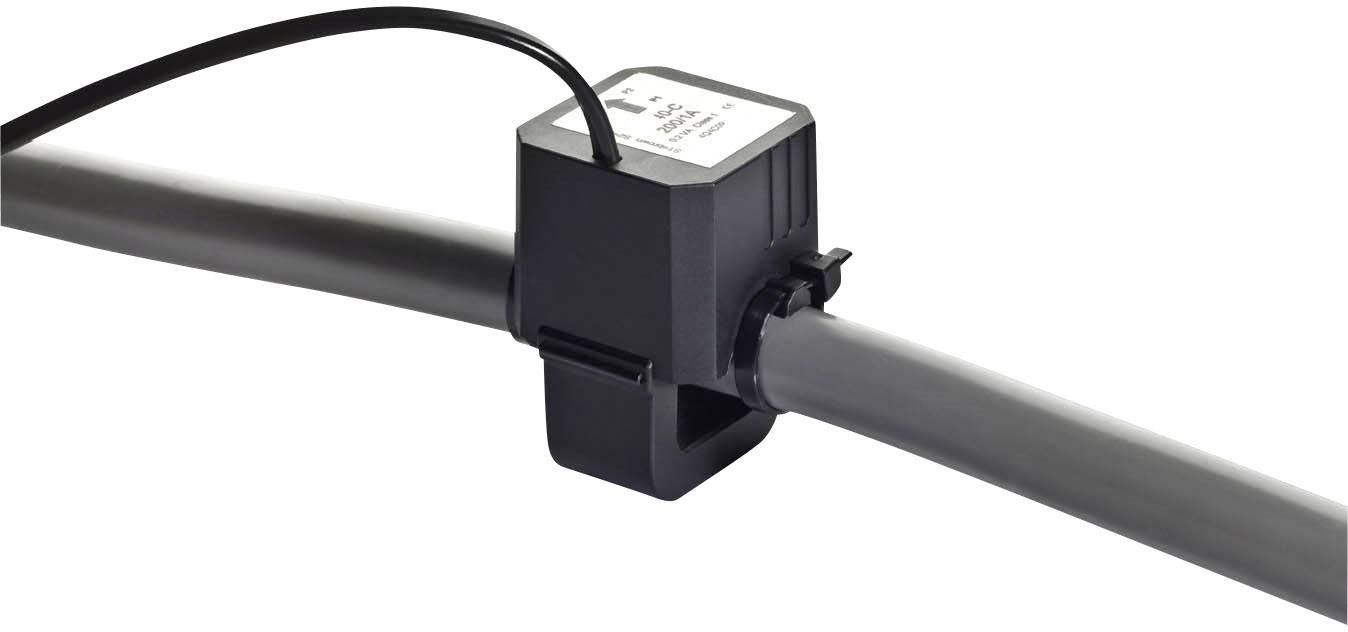

Strømtransformer SC50-E 500/5A 0,5VA kl. 1 42 mm inkl. ledning
- Nem og tidsbesparende installation takket være delbare kernehalvdele
- Særligt egnet til opgradering, da adskillelse af den primære leder kan undgås
- Gør det muligt at opgradere, uden at afbryde strømforsyningen
- Kompakt konstruktion muliggør anvendelse på svært tilgængelige steder ved begrænset plads
- Rundkabel diameter fra 8 til 42 mm
- Inkl. 3m tilslutningsledning
- Inkl UV-bestandige kabelbindere for nem montering
Tekniske specifikationer
- 500/5A
- Primærstrøm 500 A
- Sekundærstrøm 5 A
- Effekt 0,5 VA
- Kabelstik
- Nøjagtighedsklasse 1
- Type SC50-E 500/5A 0,5VA kl. 1
- Vægt 450 g
- Bredde 54,6 mm
- Højde 97 mm
- Ledningsgennemføring Ø 42 mm
- Produkttype
kabelkonverterende transformer
- Primærstrøm
500 A
- Sekundærstrøm
5 A
0.5 VA
- Ledningsgennemføring Ø
42 mm
- Type
SC50-E 500/5A 0,5VA Kl.1 42 mm

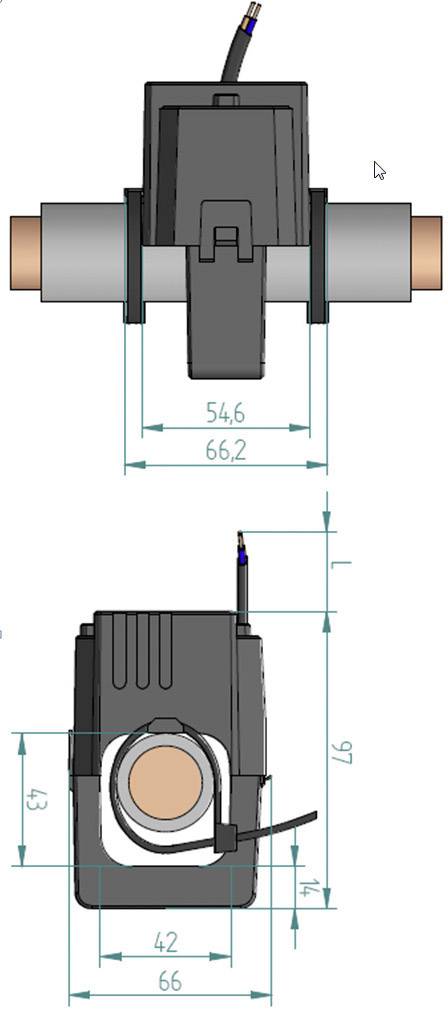

- Dim.
(L x B x H) 66 x 54.6 x 97 mm
- Vægt
450 g
- Udgangsstrøm
5 A
- Indgangsstrøm
500 A
- Bredde
54.6 mm
- H
97 mm
- L
66 mm
Dokumenter og downloads
Datablad
Datablad 1344476 Gossen Metrawatt SC50-E 500/5A 0,5VA Kl.1 42 mm U542C kabelkonverterende transformer Primærstrøm 500 A Sekundærstrøm 5 A
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1344476 Gossen Metrawatt SC50-E 500/5A 0,5VA Kl.1 42 mm U542C kabelkonverterende transformer Primærstrøm 500 A Sekundærstrøm 5 A
Beskrivelse
Takket være den kompakte konstruktion er kabelombygningsstrømomformeren særligt velegnet til anvendelse på svært tilgængelige steder og ved begrænset plads. De delbare kernehalvdele letter endvidere installationen på kablet eller på skinnen. Overalt, hvor en afbrydelse af den elektriske sti er problematisk eller et måleapparat skal opgraderes på ukompliceret vis, er kabeltransformeren det rigtige valg. Sikker montering af primærkablet i strømtransformeren sikres konstruktivt og bekræftes med et tydeligt hørbart klik. To medfølgende UV-bestandige kabelbindere fikserer desuden transformatoren.
Krav til omgivelser
Placering i indendørsområder
Omgivende temperaturer -10 °C ... + 55 °C
Leje temperaturer -20 °C ... + 70 °C
Relativluftfugtighed 5% ... 85%, dug er udelukket
Tilsmudsningsgrad 2
Beskyttelsesklasse IP20
Anvendelsesbetingelser
Standard IEC 61869-2:2012
Termisk målingskorttidsstrøm (ith) 60 x ipr/1s
Termisk målingsmærkestrøm (icth) 100%
Målingsisolationsniveau 0,72/3/- kV
Målefrekvens 50/60 Hz
Isoleringsklasse E (120 °C).
Kabinetmateriale PA 6.6, UL94 V2
Krav til omgivelser
Placering i indendørsområder
Omgivende temperaturer -10 °C ... + 55 °C
Leje temperaturer -20 °C ... + 70 °C
Relativluftfugtighed 5% ... 85%, dug er udelukket
Tilsmudsningsgrad 2
Beskyttelsesklasse IP20
Anvendelsesbetingelser
Standard IEC 61869-2:2012
Termisk målingskorttidsstrøm (ith) 60 x ipr/1s
Termisk målingsmærkestrøm (icth) 100%
Målingsisolationsniveau 0,72/3/- kV
Målefrekvens 50/60 Hz
Isoleringsklasse E (120 °C).
Kabinetmateriale PA 6.6, UL94 V2
Inkluderet i leveringen
- Betjeningsvejledning
- 2x UV-bestandige kabelbinder til fastgørelse
