fischertechnik education 560841 Læringsfabrik 4.0 24V m. PLC-tilslutningsboard Trænings- og simuleringsmodel

fischertechnik læringsmiljøet er en måde at lære og forstå industrielle 4.0-applikationer på i erhvervsskolen og i undervisningen og til at anvende forskning, undervisning og udvikling på universiteter, virksomheder og it-afdelinger. Simuleringen skal omfatte bestillingsprocessen, produktionsprocessen og leveringsprocessen i digitaliserede og netforbundne processer.

Fabrikbillede
Læringsfabrikken består af fabriksmodulerne til- og udlagringsstation, vakuum-sugegriber, højregalleje, multi-bearbejdningsstation med brændeovn, en sorteringsstrækning med farveregistrering, en vejrstationssensor samt et drejeligt kamera. Efter levering af uråmateriale sker indlagring i højregallageret og efter bestilling på dashboard, gennemgår emnerne de pågældende fabriksmoduler og den aktuelle status er straks synlig på dashboardet.

Den integrerede vejrstationssensor registrerer værdier for temperatur, luftfugtighed, lufttryk og luftkvalitet. Kameraet ser hele anlægget ind gennem det lodrette og vandrette drejeområde og er således anvendelig til en webbaseret fjernovervågning.

De enkelte emner understøttes af NFC (Near Field Communication): Hvert emne får et entydigt identifikationsnummer (ID). Det gør det muligt at spore og synliggøre emnernes aktuelle status i bearbejdningsprocessen.

Styring
Fra fischertechnik lærfabrik 4.0 24V findes der tre forskellige varianter, der afviger fra hinanden i leveringen af styringen. Denne variant er »plug and play«-løsningen. Her medfølger styringen, og du har allerede formonterede ledninger.

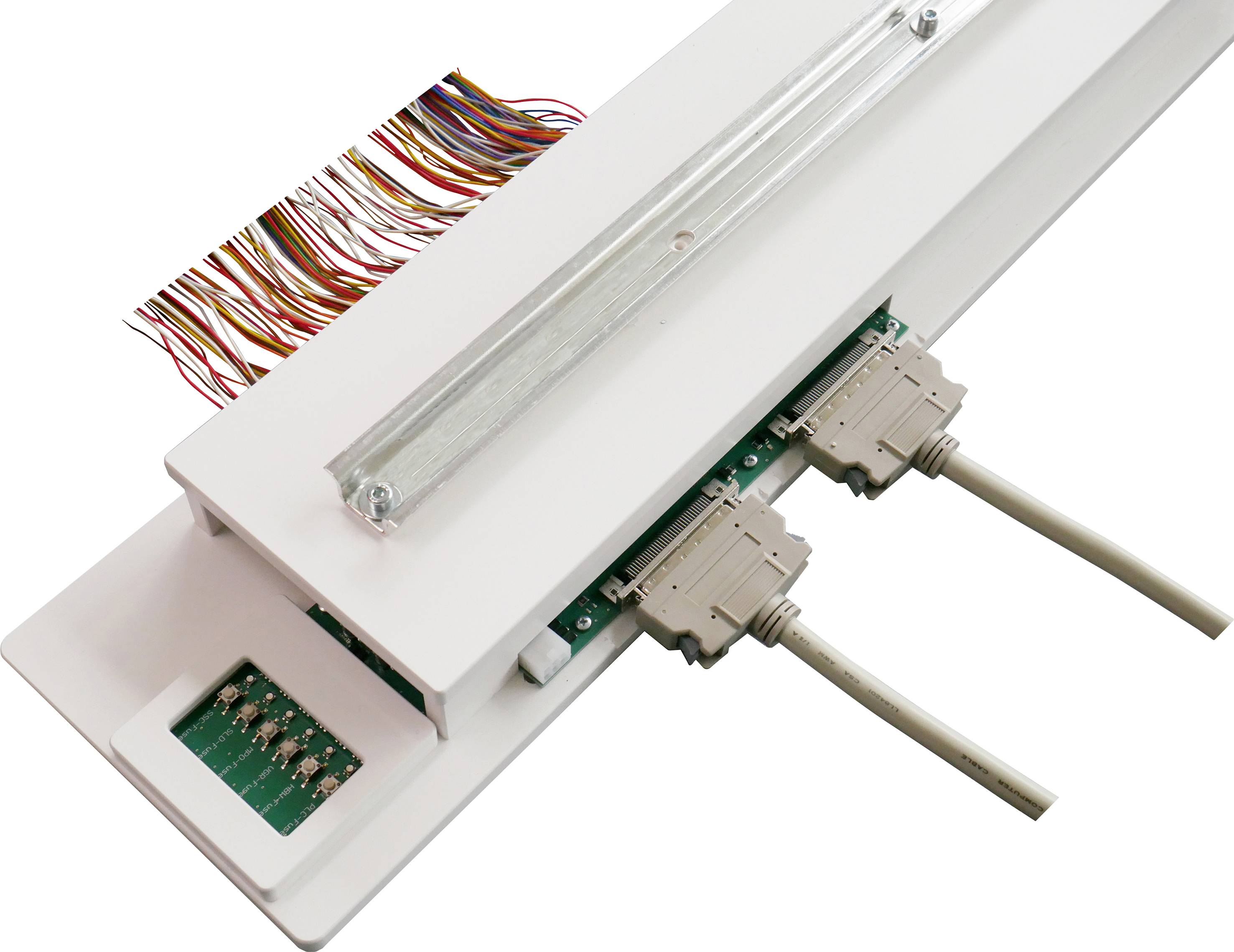

Læringsfabrikken 4.0 24V komplet sæt med SPS S7-1500 styres med en Siemens S7-1500. Batterier medfølger ikke. Både modellen og PLC'en er færdigudført kabelføring, så PLC'en nemt kan forbindes med modellen via to forbindelseskabler. Et færdigt eksempelprogram (som struktureret tekst, ST) medfølger. Programmet er udarbejdet på basis af en Siemens S7-1500 og er skrevet i Siemens TIA portal V.16.

Desuden er fischertechnik TXT controller installeret. Den forsynes med strøm via adapterprintpladen og sørger for forbindelse til fischertechnik Cloud. Desuden kommunikerer TXT controlleren i MQTT til IOT-gateway (Raspberry Pi), som igen oversættes til OPC-UA til PLC-styringen. På den måde kan du på den ene side tale om 9 V-baserede komponenter som vejrstationssensoren, USB-kameraet, lysstyrkesensoren og NFC-læseren via MQTT interfacet og indlæse disse fra SPS. En anden funktion i IOT gateways, nemlig muligheden for at tilkoble sig en egen cloud, vil dog være endnu mere interessant. Sådan giver undervisningsfabrikken 4.0 maksimal fleksibilitet for den pågældende bruger.

fischertechnik Cloud
Via den medfølgende WLAN-router, der er integreret i læringsfabrikken, oprettes forbindelse til fischertechnik Cloud. Det anbefales at bruge webbrowser Chrome eller Firefox www.fischertechnik-cloud.com. Cloud's servere befinder sig i Tyskland og sikrer, at de strenge europæiske krav gælder for lagring af data. Personoplysninger beskyttes i en konto med password-adgang, der anvender den meget sikre "OAuth2"-industristandard. Alle sendte data til Cloud overføres i krypteret form med kvoter (https-standard).

2 dashboards, Raspberry Pi og Node-RED
fischertechnik dashboard i Cloud kan hentes og betjenes via mobile enheder som for eksempel tablet og smartphone og på bærbar computer og pc. Derudover er der implementeret et lokalt dashboard, oprettet med Node-RED, på Raspberry Pi (IOT-gateway), og der kan også oprettes egne dashboards via Node-RED.

Dashboards, som findes i lærefabrikken 4.0, giver mulighed for at vise platforme med tre forskellige perspektiver:
- kundeudsyn
- leverandørperspektiv
- Produktionslys

I kundevisningen er en webshop-overflade med varekurv afbildet, hvor man kan bestille et emne og følge den aktuelle status i indkøbskurven. Dette forløb vises på overfladen for kunden, så denne er informeret om ordreens status.

I leverandørvisningen vises og visualiseres processen til bestilling af råvaren.

I produktionsleddet kan der søges efter fabrikationsstatus, produktionsproces, lagerbeholdning, NFC/RFID-læser samt sensorværdier.

Derudover kan du også styre kameraet, som overvåger produktionslinjen. Alle disse funktioner styres inden for et vindue og skiftes via menuen.

I fabriksstatus visualiseres status for det pågældende modul via en trafiklysvisning. Hvis der opstår en fejl i produktionen, kvitteres denne efter udbedring af årsagen med en knap, og produktionen fortsættes. I visningen af produktionsprocessen er de enkelte produktionstrin visuelt forenklet fremstillet af forbundne knudepunkter. Den aktive knude (=produktionsmodul) lyser grønt eller rødt, når det pågældende procestrin er under bearbejdning live, eller der foreligger en fejl og venter på afhjælpning.

Produktionsvisningen - lagerbeholdning visualiserer den aktuelle lagerbeholdning for emnerne inklusive min.- og max. beholdning. Der er gemt en bestillingsprocedure. Denne produktionsvisning anvendes udelukkende til visualisering. Produktionsvisningen på NFC/RFID-readeren viser emnets data og kan bruges til at udlæse eller slette emner manuelt. De rå data fra NFC-tags kan udlæses med en standard NFC-app fra mobile enheder med NFC-Reader. Hvert emne har sit eget unikke ID og danner følgende data: Status, farve og tidsstempel fra levering til afsendelse. Kameraet styres også via produktionvisningen og de udlæste værdier på miljøsensoren kan ses her.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
