Fischer 522676 MW AUF A2 Vinkelholder
EAN:
Fremstillingsnr.
Artikel nr.:
2 Sæt
Antal (pakningsstørrelse 10 stk)
Total (440,00 kr. / stk.r)
440,00 kr.
ekskl. moms
Kun 2 Sæt tilbage på lager
Højdepunkter og detaljer

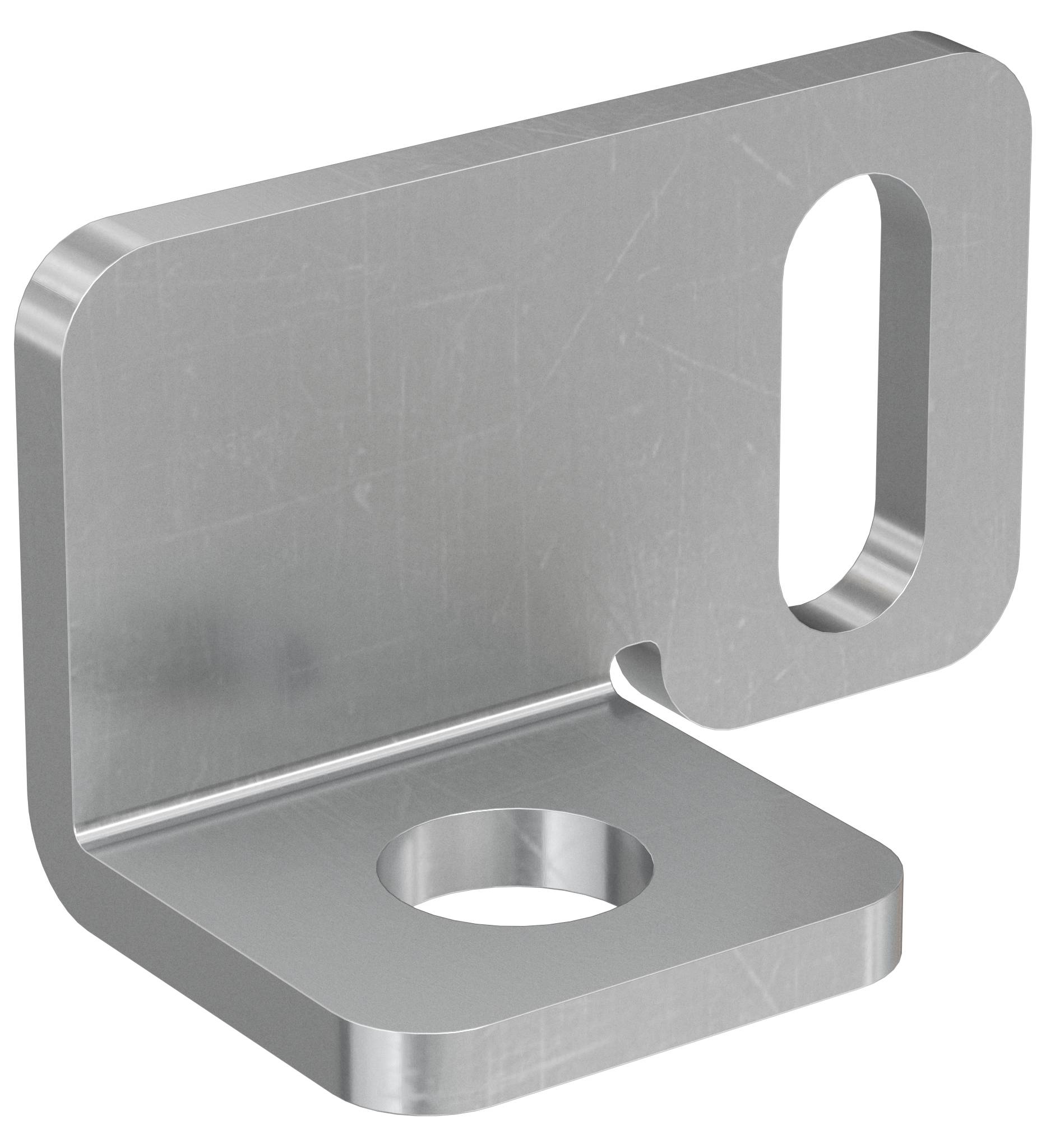

fischer-vinkelholder MW PÅ A2 ikke rustfrit stål A2

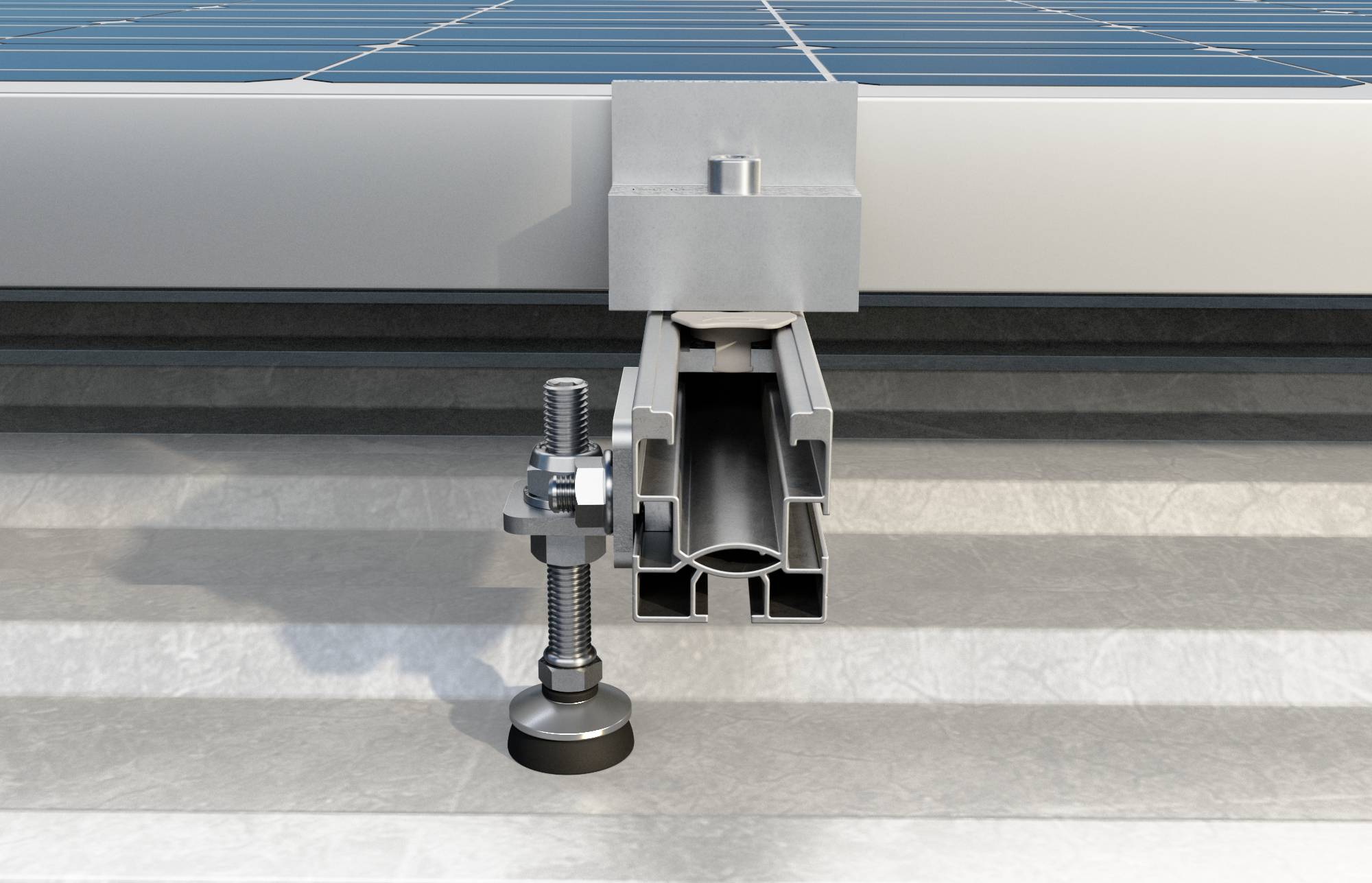

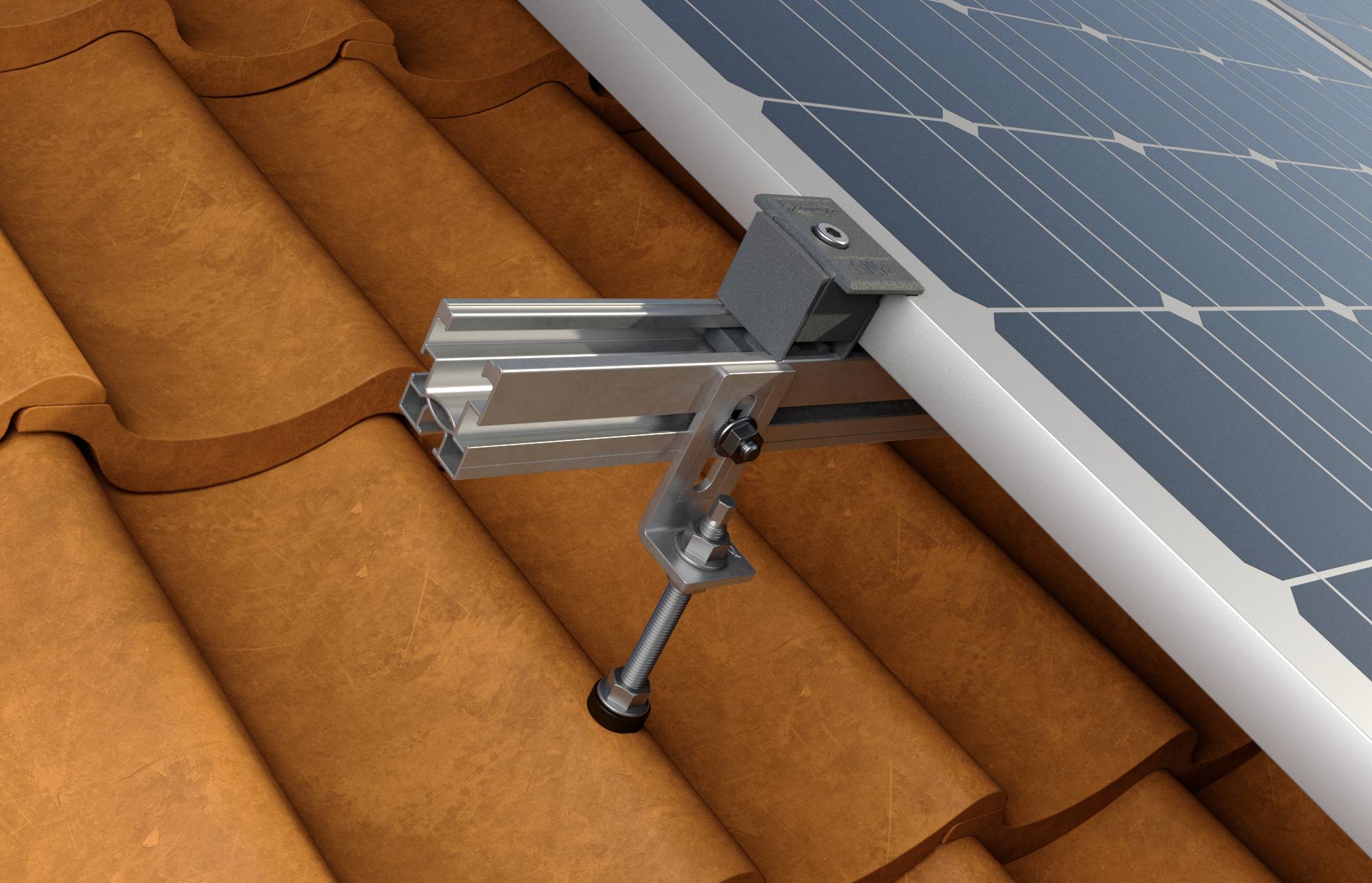

- Holder til forbindelse af strømskinner med STSI- eller STSR-stokskruer eller til forbindelse af to overlappende og 90° krydsede solcelle-skinner
- Langhullet ved den lodrette sektion
- Version med kort langhul
- A2-rustfrit stål
- Forbindelse med STRS eller STSI stokskruer:
- Indfør og tilspænd MW-forbindelsesbøjlen mellem de to møtrikker på STSR/STSI-stokskruen
- Forbind solcelleskinnen med am-bøjlen gennem det lange hul med skruen SKS M 8 og flangemøtrikken MU FM 8
- Brug begge møtrikker på stokskruen STSR/STSI for at justere MW-forbindelsesbøjlens position
- Sporkrydsning af to solskinner:
- Forbind MW-vinklen med den nederste solskinne med hammerhovedmøtrikken FCN al og skruen SKS M 8
- Fastgør den øverste solskinne ved hjælp af det lange hul med skruen SKS M 8 og flangemøtrikken MU FM 8 på vinklen
- Velegnet til:
- Bølgefladesystemer
- Til forbindelse med:
- SolarLight skinne
- SolarFish skinne
- Solarmid skinne
Tekniske specifikationer
- Mål 9 x 23,5 mm
- Hul-dia. 12.5 mm
- Tykkelse: 4 mm
- Produkttype
Vinkelholder
- Vægt
65 g
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3028794 Fischer 522676 MW AUF A2 Vinkelholder
Beskrivelse
MW PÅ A2 er vinklen af rustfrit stål A2 til forbindelse af stokskruer med solcelleskinner eller til forbindelse af to overlappende 90° krydsede solskinner. Langhullet i den lodrette del giver mulighed for at højdeindstilling af solcelleskinnen. Hurtig montering takket være det nederste hul og hurtig indstilling gennem det lange hul i siden. Forbindelserne med skinnen er forsynet med skridsikre riflinger for en sikker fastgørelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 10 stk.
