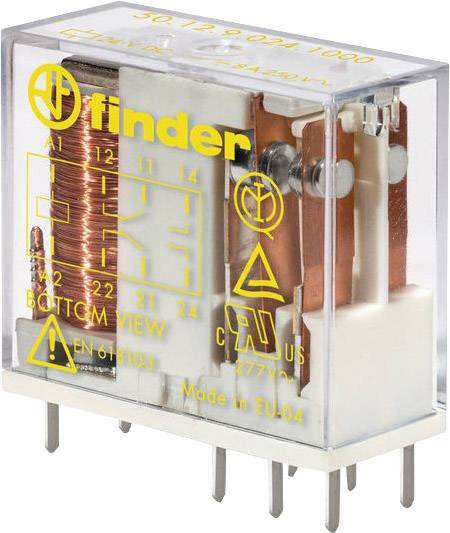

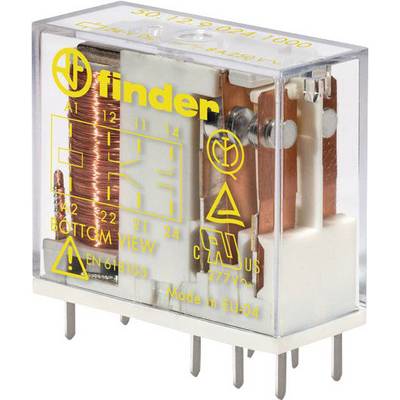

Finder 50.12.9.024.4000 Printrelæ 24 V/DC 8 A 2 x omskifter 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Printrelæ
Nominel spænding spole
24 V/DC
Styrefunktion
Monostabil, 1 spole
Kontakttype
2 x omskifter
Koblingsspænding (max.)
400 V/AC
Datablad (PDF)
Højdepunkter og detaljer
Sikkerheds-printrelæ 8 A, serie 50
Tekniske specifikationer
- Produkttype
Printrelæ
- Type
50.12.9.024.4000
- Nominel spænding spole
24 V/DC
- Styrespænding (min.)
18 V/DC
- Styrespænding (max.)
28.8 V/DC
- Styrefunktion
Monostabil, 1 spole
- Modstand (spole)
750 Ω
- Kontakttype
2 x omskifter
- Kontaktmateriale
AgNi
- Koblingsspænding (max.)
400 V/AC
- Brydestrøm (max.)
8 A
- Maks. afbryderstyrke
2000 VA
- Luft-/krybestrækning (spole/kontakt)
8 mm
- Tilslutning
Loddepins
- Min. Temperatur
-40 °C
- Maks. temperatur
+70 °C
- L
29 mm
- Bredde
12.4 mm
- H
25 mm
- Dim.
(L x B x H) 29 x 12.4 x 25 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
Dokumenter og downloads
Datablad
Datablad 503193 Finder 50.12.9.024.4000 Printrelæ 24 V/DC 8 A 2 x omskifter 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 503193 Finder 50.12.9.024.4000 Printrelæ 24 V/DC 8 A 2 x omskifter 1 stk
Beskrivelse
Ledeplade relæ med tvangsstyrede kontakter i henhold til EN 50205: 2002 type B med 2 omskifterkontakter (iht. EN50205:2002 må kun en åbner og en lukker anvendes som tvangsstyrede kontakter 11-12 og 21-24 og 21-22 og 11-14). Adskilt placering af de tilstødende kontakter. Spoler til DC "Sikker adskillelse" mellem spole og kontaktsæt iht. VDE 0106, EN 50178, EN 50178, EN 60204 og EN 60335.
Tip
Tvangsføring er så givet, når kontakterne (i et kontaktafsnit) er forbundet mekanisk med hinanden således, at åbner og lukker aldrig kan være lukket samtidigt. Dermed skal det sikres, at der er kontaktafstande på mindst 0,5 mm i hele levetiden, også i forstyrret tilstand. Kontaktmateriale-udvalg: AgNi - ved ohmsk eller let induktiv belastning. AgNiAu (hårdforgyldt) - ved kontaktstrømme på < 20 mA. AgSnO2 (Sølv-tin-oxid) - til Indkoblingsstrømme op til 100 A (< 5 ms) som for eksempel ved lampelast. Godkendelser: IMQ, TÜV, cRUus.
