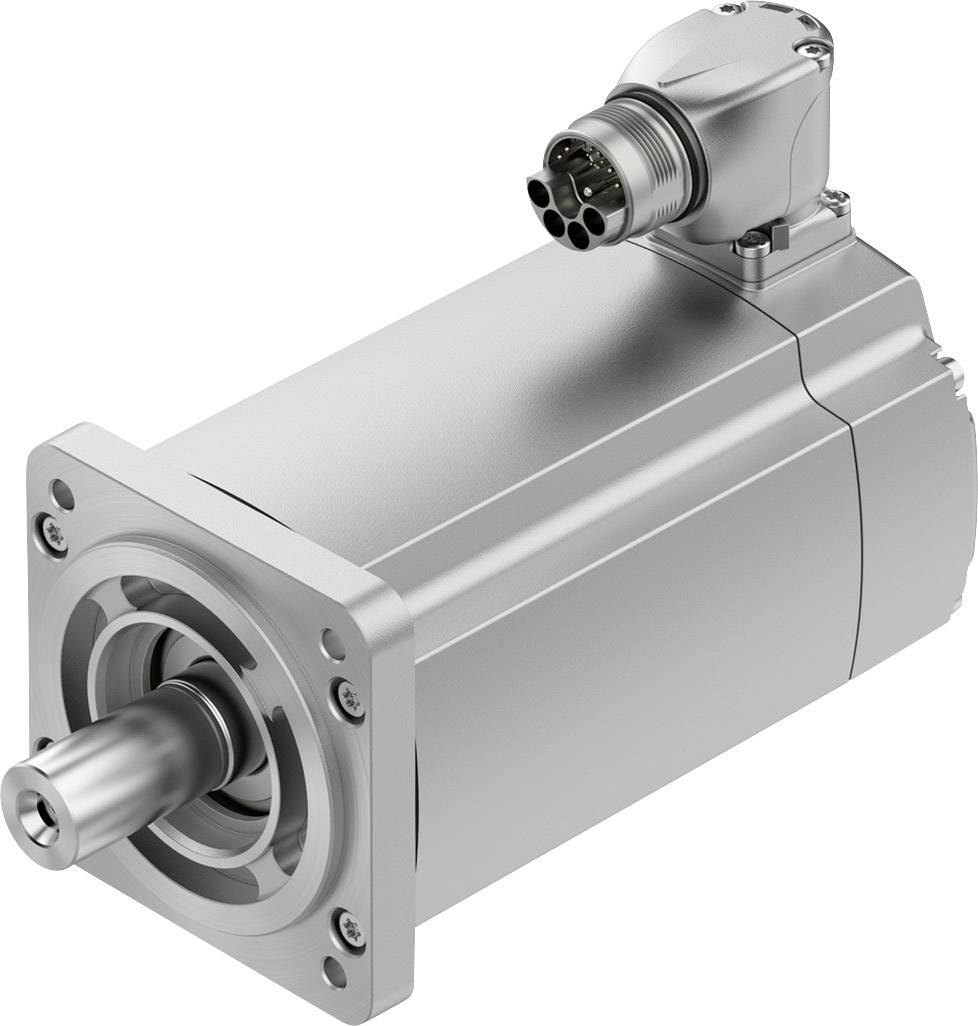

FESTO Servomotor 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (7.992,00 kr. / stk.r)
7.992,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Stepmotorer
Tekniske specifikationer
- Omgivelsestemperatur -15... 40 °C
- Opbevaringstemperatur: -20 ... 70 °C
- Maks. Opstillingshøjde 4.000 m
- Bemærk til max. opstillingshøjde: Fra 1.000 m kun med derating fra -1,0% pr. 100 m.
- Relativ luftfugtighed 0 - 90 %
- Varmeklasse i henhold til en 60034-1: F.
- Maks. Viklingstemperatur: 155 °C.
- Mærkeklasse iht. en 60034-1: S1
- Temperaturovervågning: Digital motortemperatur-transmission via EnDat 2.2
- Motorkonstruktion iht. en 60034-7: I B5
- I V1
- I V3
- Monteringsposition: vilkårlig
- Beskyttelsesklasse: IP40
- Bemærk til beskyttelsesklasse: IP40 motoraksel uden WDR
- IP65 motoraksel med WDR
- IP67 til motorkabinet inklusive tilslutningsteknik
- Drejningsmoment:< 1,0% af spidsdrejningsmoment
- Levetid på lejer ved nominelle betingelser: 20.000 timer
- Interfacekode motor Out: 80P
- Elektrisk tilslutning 1, tilslutningstype: Hybrid-stik
- Elektrisk tilslutning 1, tilslutningsteknik: M23x1
- Elektrisk tilslutning 1, antal poler/ledere: 15
- Tilsmudsningsgrad: 2
- Korrosionsbestandighedsklasse KBK: 0 - ingen korrosionsbelastning
- Viklingskoblingstype: Stjerne indvendig
- Polpartal: 5
- Stilstandsdrejningsmoment: 2.6 Nm
- Nominelt drejningsmoment: 2.2 Nm
- Højt drejningsmoment: 6.4 Nm
- Maks. omdrejningstal 5650 1/min.
- Maks. mekanisk omdrejningstal 14000 1/min.
- Nominel effekt motor: 690 W.
- Kontinuerlig strøm: 2.6 A.
- Motorkonstant: 1 Nm/A.
- Stilstands-drejemomentkonstant 1.17 Nm/A.
- Spændingskonstant fase-fase 70.7 mVmin
- Viklingsmodstand fase-fase: 7.43 ohm
- Viklingsinduktans fase-fase: 31.8 mH
- Vikling længdeduktivitet LD (fase): 19.4 mH
- Vikling tværinduktivitet LQ (fase): 23.8 mH
- Elektrisk tidskonstant 6.4 ms
- Termisk tidskonstant 45 min.
- Termisk modstand 0.78 K/W
- Måleflange 250 x 250 x 15 mm
- Samlet aftriuminertimoment: 1.77 kgcm2
- Produktvægt: 2640 g
- Tilladt aksial akselbelastning 120 N.
- Tilladt radial akselbelastning 620 N.
- Rotoranlægsgiver absolut registrerbare omdrejninger: 4.096
- Rotorgiver interface: EnDat 22
- Rotorgiver måleprincip: Induktiv
- Rotorgiver driftsspænding DC 5 V
- Rotorgiver driftsspændingsområde DC: 3.6... 14 V
- Rotorgiver positionsværdier pr. omdrejning: 524.288
- Rotorgiver opløsning 19 bit
- Rotorgiver systemnøjagtighed vinkelmåling: -120 ... 120 arcsek
- MTTF, delkomponent: 190 år, rotorføler
- MTTFd, delkomponent: 380 år, rotorføler
- Maks. fasestrøm
9 A
- Produc.-delnr.
5255438
- Type
EMMT-AS-80-M-HS-RM
- Nominel strøm
2.2 A
- Nominel spænding
565 V
- Nominel effekt
690 W
- Omdrejningstal
3000 U/min
- Nominelt drejningsmoment
2.2 Nm
- Maks. omgivelsestemperatur
40 °C
- Min. omgivelsestemperatur
-15 °C
- Vægt
2640 g
- UKCA
Ja
- Produkttype
Servomotor
Dokumenter og downloads
Datablad
Datablad 2207949 FESTO Servomotor 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2207949 FESTO Servomotor 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A
Beskrivelse
• dynamiske, børsteløse, permanent regerede
synkronservomotorer • ekstremt lavt låsemoment
- understøtter højt
synkronløb også ved lave hastigheder
• digitalt
absolutmålesystem kan vælges: - singlemeturn
-
multiturn, batterimos
• enkel tilslutningsteknik
(OCP: One cable plug) -
hybrid-ledning: Motor- og tilslutningsledning
til forsyning og encodere kan indrettes i et • tilslutningsstik til motoren
• drejningsmoment optimeret
• omdrejningstal optimeret
• beskyttelsesklasse:
- IP40 (motoraksel)
- IP67 (motorhus med tilslutningsteknik)
- IP65 (motoraksel med radialaksring fra PTFE)
• motortemperaturoverførsel
digital via EnDat 2.2; motorbeskyttelse via CMMT-AS • valgfrit:
- holdebremse
- aksel med pasfjeder
- motoraksel med radialbølgetætning
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
