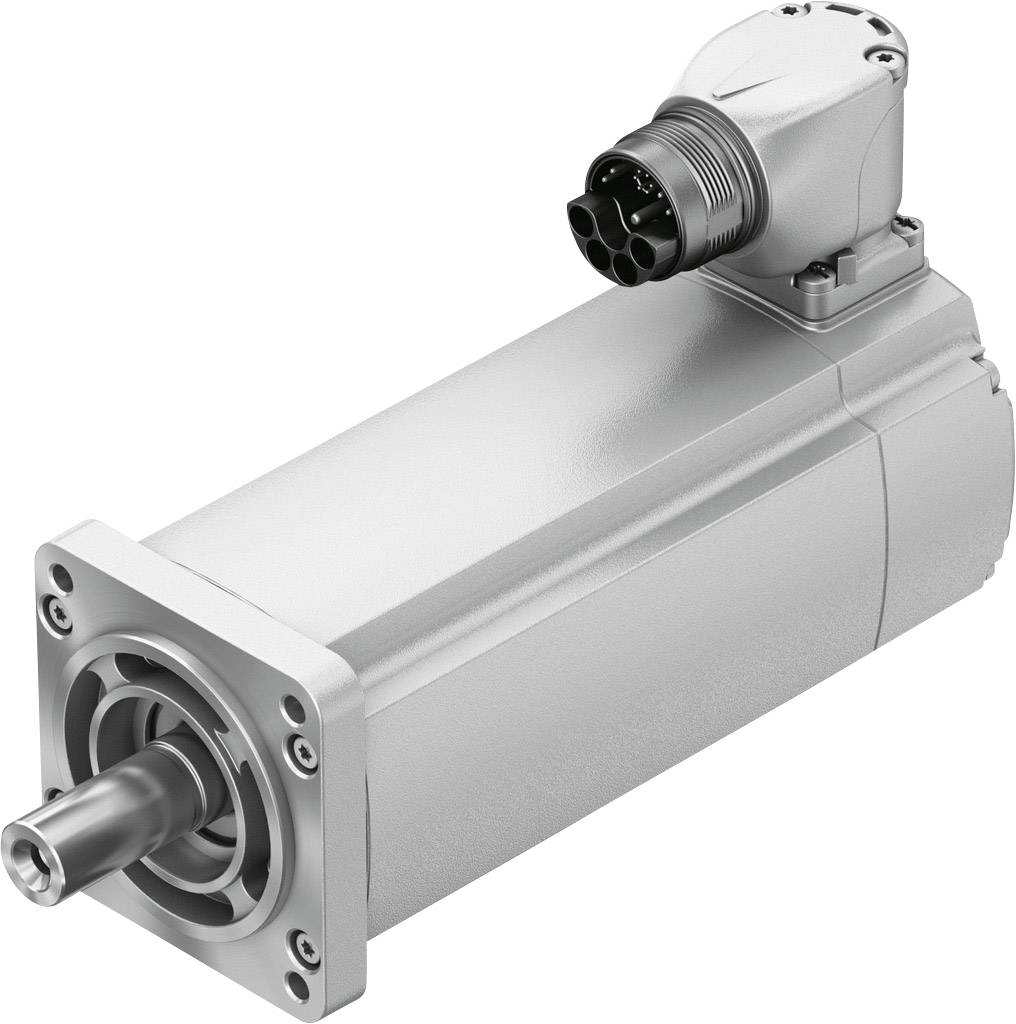

FESTO Servomotor 5242219 EMMT-AS-60-L-HS-RMB 3 A
EAN:
Fremstillingsnr.
Artikel nr.:
Antal
Total (9.192,00 kr. / stk.r)
9.192,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Stepmotorer
Tekniske specifikationer
- Opbevaringstemperatur: -20 ... +70 °C
- Relativ luftfugtighed 0 - 90 %
- Henvisning til omgivelsestemperatur: Op til 80°C med derating fra 1,5 %/°C.
- Maks. Opstillingshøjde 4.000 m
- Bemærk til max. opstillehøjde: Fra 1.000 m kun med derating fra -1 % pr. 100 m.
- Maks. Viklingstemperatur: 155 °C.
- Mærkeklasse iht. en 60034-1: S1
- Temperaturovervågning: Digital motortemperatur-transmission via EnDat 2.2
- MOTORFORM IHT. EN 60034-7: I B5, V1, I V3
- Monteringsposition: vilkårlig
- Bemærk til beskyttelsesklasse: IP40 motoraksel uden WDR, IP65 motoraksel med RWDR, IP67 til motorhus inklusive tilslutningsteknik
- Koncentricitetsnøjagtighed, koxialitet, planløb iht. din SPEC 42955: N.
- Afbalancering af afbalancering: G 2.5
- Drejningsmoment: 1 % af spidsmomentet
- Levetid på lejer ved nominelle betingelser: 20.000 timer
- Interfacekode motor Out: 60P
- Elektrisk tilslutning 1, tilslutningstype: Hybrid-stik
- Elektrisk tilslutning 1, tilslutningsteknik: M23x1
- Elektrisk tilslutning 1, antal poler/ledere: 15
- Tilsmudsningsgrad: 2
- Korrosionsbestandighedsklasse KBK: 0 - ingen korrosionsbelastning
- Viklingskoblingstype: Stjerne indvendig
- Polpartal: 5
- Stilstandsdrejningsmoment: 1.56 Nm
- Højt drejningsmoment: 5.6 Nm
- Maks. Omdrejningstal 11.900 omdr./min.
- Maks. mekanisk omdrejningstal 16.000 1/min.
- Kontinuerlig strøm: 3.5 A.
- Spidsstrøm 18.3 A
- Motorkonstant: 0.44 Nm/A.
- Stilstands-drejemomentkonstant 0.52 Nm/A.
- Spændingskonstant fase-fase 31.2 mVmin
- Viklingsmodstand fase-fase: 2.68 ohm
- Viklingsinduktans fase-fase: 7 mH
- Vikling længdeduktivitet LD (fase): 4.2 mH
- Vikling tværinduktivitet LQ (fase): 5 mH
- Elektrisk tidskonstant 3 ms
- Termisk tidskonstant 44 min.
- Termisk modstand 1.2 K/W
- Måleflange: 250 x 250 x 15 mm, stål
- Samlet afrimningsmoment: 0.49 kgcm²
- Tilladt aksial akselbelastning 70 N.
- Tilladt radial akselbelastning 350 N.
- Rotorgiver: Encoder absolut multi Turn
- Rotorgiver producentbetegnelse: EQI 1131
- Rotoranlægsgiver absolut registrerbare omdrejninger: 4.096
- Rotorgiver interface: EnDat 22
- Rotorgiver måleprincip: Induktiv
- Rotorgiver driftsspænding DC 5 V
- Rotorgiver driftsspændingsområde 3.6 V/DC - 14 V/DC
- Rotorgiver positionsværdier pr. omdrejning: 524.288
- Rotorgiver opløsning 19 bit
- Rotorgiver systemnøjagtighed vinkelmåling: -120 ... 120 arcsek
- Holdemoment bremse: 2.5 Nm
- Driftsspænding DC bremse: 24 V
- Strømforbrug bremse: 0.46 A
- Ventilationsstrøm bremse: 0.33 A
- Holdestrøm bremse: 0.33 A.
- Effektforbrug bremse: 11 W.
- Spolemodstand bremse: 52.4 ohm
- Spoleinduktivitet bremse: 700 mH
- Skilletid bremse: 35 ms
- Sluttetid bremse: 10 ms
- Responstidsfortræk DC bremse: 2 ms
- Maks. Omdrejningstal i tomgang bremse: 10.000 min−1
- Maks. Reisarbejde bremse: 5.600 J.
- Massedighedsmoment bremse: 0.074 kgcm²
- Produc.-delnr.
5242219
- Type
EMMT-AS-60-L-HS-RMB
IP40
- Nominel strøm
3 A
- Nominel spænding
565 V
- Nominel effekt
410 W
- Omdrejningstal
3000 U/min
- Nominelt drejningsmoment
1.3 Nm
- Poler
15
- Maks. omgivelsestemperatur
+40 °C
- Min. omgivelsestemperatur
-15 °C
- Vægt
2230 g
- UKCA
Ja
- Produkttype
Servomotor
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2207846 FESTO Servomotor 5242219 EMMT-AS-60-L-HS-RMB 3 A
Beskrivelse
• dynamiske, børsteløse, permanent regerede
synkronservomotorer • ekstremt lavt låsemoment
- understøtter højt
synkronløb også ved lave hastigheder
• digitalt
absolutmålesystem kan vælges: - singlemeturn
-
multiturn, batterimos
• enkel tilslutningsteknik
(OCP: One cable plug) -
hybrid-ledning: Motor- og tilslutningsledning
til forsyning og encodere kan indrettes i et • tilslutningsstik til motoren
• drejningsmoment optimeret
• omdrejningstal optimeret
• beskyttelsesklasse:
- IP40 (motoraksel)
- IP67 (motorhus med tilslutningsteknik)
- IP65 (motoraksel med radialaksring fra PTFE)
• motortemperaturoverførsel
digital via EnDat 2.2; motorbeskyttelse via CMMT-AS • valgfrit:
- holdebremse
- aksel med pasfjeder
- motoraksel med radialbølgetætning
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
synkronservomotorer • ekstremt lavt låsemoment
- understøtter højt
synkronløb også ved lave hastigheder
• digitalt
absolutmålesystem kan vælges: - singlemeturn
-
multiturn, batterimos
• enkel tilslutningsteknik
(OCP: One cable plug) -
hybrid-ledning: Motor- og tilslutningsledning
til forsyning og encodere kan indrettes i et • tilslutningsstik til motoren
• drejningsmoment optimeret
• omdrejningstal optimeret
• beskyttelsesklasse:
- IP40 (motoraksel)
- IP67 (motorhus med tilslutningsteknik)
- IP65 (motoraksel med radialaksring fra PTFE)
• motortemperaturoverførsel
digital via EnDat 2.2; motorbeskyttelse via CMMT-AS • valgfrit:
- holdebremse
- aksel med pasfjeder
- motoraksel med radialbølgetætning
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
