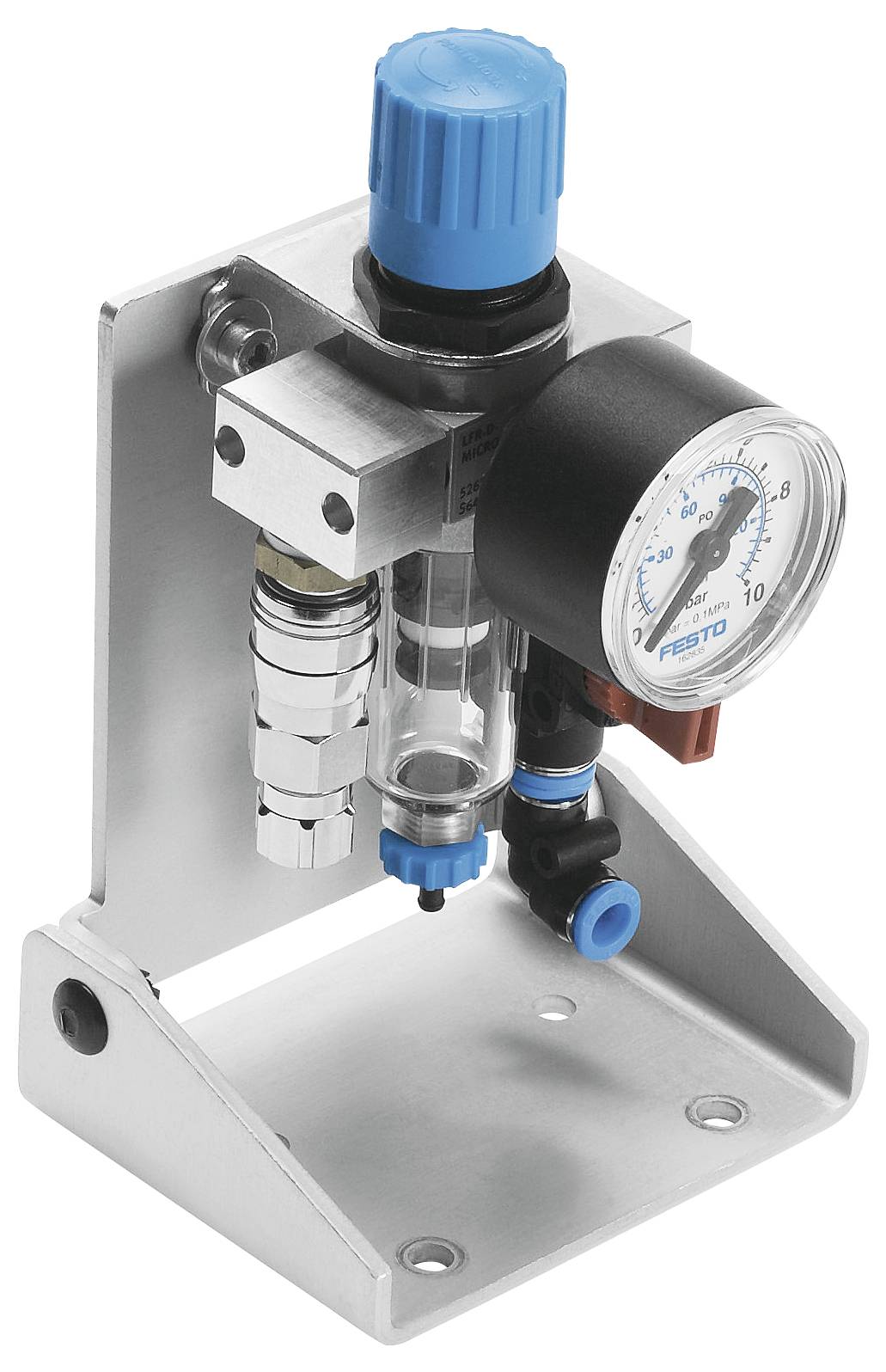

FESTO Didactic Trykluftsventil 540691 1 stk
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Formular max.: 1000 kPa (10 bar)
- Reguleringstryk: 50-700 kPa (0,5-7 bar)
- Filterfolder: 5 µm
- Maks. Kondensatmængde 3 cm3
- Fastgørelse med skruesystem for sikker fastholdelse på en profilplade
- Præcisions-lynstikforbindelse til autom plastslange dia. 6 x 1 mm
- Luftindgang med selvjusterende koblingsdåse størrelse 3 og koblingsnippel til adskillelse af den pneumatiske kobling fra trykluftnettet
- Produkttype
Trykluftsventil
- Tilslutning
Slangestikforbindelse udvendig dia. 6 mm
- Maksimal gennemløbsmængde
110 l/min
- Driftstryk (max.)
10 bar
- Produc.-delnr.
540691
- Driftstryk (min.)
0.5 bar
- Funktion
3/2-vejs
- Medium
Trykluft
- Kontrol (max.)
7 bar
- Kontrol (min.)
0.5 bar
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3530911 FESTO Didactic Trykluftsventil 540691 1 stk
Beskrivelse
Filteret med vandudskiller renser trykluften for snavs, rørsynter, rust og kondensvand. Trykreguleringsventilen regulerer den tilledte trykluft på det indstillede driftstryk og udligner tryksvingninger. Strømningsretningen mærkes med en pil på kabinettet. På filterskålen befinder kondensat-aftapningsskruen sig. Trykmåleren viser det indstillede tryk. Indkoblingsventilen ventileret/udluftning hele styringen. 3/2-vejs-tilslutningsventilen betjenes med den røde drejeknap.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
