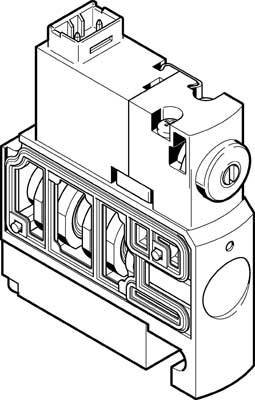

FESTO CPVSC1-M1H-J-T-Q3 547282 Magnetventil 5/2 bistabil 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (1.272,00 kr. / stk.r)
1.272,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Modulære ventiløer
Tekniske specifikationer
- Elektrisk tilslutning: stik, 2-polet
- Produkttype
Magnetventil
- Funktion
5/2 bistabil
- Driftsmedie
Trykluft iht. ISO 8573-1:2010 [7:4:4]
- Medietemperatur område
-5 til 50 °C
- Produc.-delnr.
547282
- Variant
Normal nominelt flow: 170 l/min
- Tilslutning
Samletilslutning
QS-3
- Driftstryk (max.)
7 bar
- Driftstryk (min.)
-0.9 bar
- Forseglingsmateriale
NBR
- Kabinetmateriale
Trykstøbt aluminium
- Vægt
56.5 g
- Maks. medietemperatur
50 °C
- Min. medietemperatur
-5 °C
IP40
- Kontrol (max.)
7 bar
- Kontrol (min.)
3 bar
- Maks. omgivelsestemperatur
50 °C
- Min. omgivelsestemperatur
-5 °C
Dokumenter og downloads
Datablad
Datablad 1941947 FESTO CPVSC1-M1H-J-T-Q3 547282 Magnetventil 5/2 bistabil 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1941947 FESTO CPVSC1-M1H-J-T-Q3 547282 Magnetventil 5/2 bistabil 1 stk
Information
Information 1941947 FESTO CPVSC1-M1H-J-T-Q3 547282 Magnetventil 5/2 bistabil 1 stk
Beskrivelse
Konsekvent gennemtænkt:
Den fast raster ventilø CPV Smart cubic
Den CPV-SC skjules med en højde på kun 40 mm og en bredde på 40 mm og med 2 til 16 ventil områder overalt. Montering også via din-skinne.
Konsekvent fleksibelt
For endnu mere fleksibilitet skinner fladen CPV Smart Cubic med en'række af valgbare ventilfunktioner: 5/2-vejs monostabil, 5/2-vejs bistabil, 3/2-vejs udgangsstilling åbent eller lukket og 2/2-vejs Hvileposition lukket.
Konsekvent gennemtænkt
Mange tilslutningsmuligheder par excellence, for eksempel ved de pneumatiske eller elektriske tilslutninger. Praksis syning pneumatiske udgange fra fronten overbeviser i samme udstrækning som den nemme elektriske tilslutningsmuligheder fra enkelte tilslutning, via SubD-stik, fladkabel op til profibus DP og DeviceNet. Sidst, men ikke de multifunktionelle skilte holder til en permanent mærkning og til afdækning af manuel omgåelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Den fast raster ventilø CPV Smart cubic
Den CPV-SC skjules med en højde på kun 40 mm og en bredde på 40 mm og med 2 til 16 ventil områder overalt. Montering også via din-skinne.
Konsekvent fleksibelt
For endnu mere fleksibilitet skinner fladen CPV Smart Cubic med en'række af valgbare ventilfunktioner: 5/2-vejs monostabil, 5/2-vejs bistabil, 3/2-vejs udgangsstilling åbent eller lukket og 2/2-vejs Hvileposition lukket.
Konsekvent gennemtænkt
Mange tilslutningsmuligheder par excellence, for eksempel ved de pneumatiske eller elektriske tilslutninger. Praksis syning pneumatiske udgange fra fronten overbeviser i samme udstrækning som den nemme elektriske tilslutningsmuligheder fra enkelte tilslutning, via SubD-stik, fladkabel op til profibus DP og DeviceNet. Sidst, men ikke de multifunktionelle skilte holder til en permanent mærkning og til afdækning af manuel omgåelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
