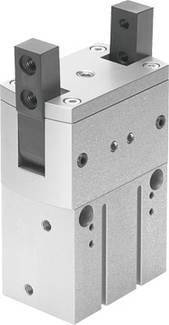

FESTO 563914 HGRT-50-A Radialgriber Kabinetmateriale: Aluminium 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Antal
Total (9.752,00 kr. / stk.r)
9.752,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Trykluft-ventiler
Tekniske specifikationer
- Antal gribekæber: 2
- Størrelse: 50
- Fastgørelsesmåde: indvendigt gevind og centreringsmuffen over
- Driftstryk: 3 ... 8 bar
- Drivmiddel: trykluft iht. ISO 8573-1:2010 [7:4:4]
- Monteringsposition: vilkårlig
- Funktionsmåde: dobbelt virkning
- Samlet koncentreret øjeblik ved 6 bar åbning: 8.424 Ncm
- Samlet koncentreret øjeblik ved 6 bar luk: 7.754 Ncm
- Griber funktion: radial
- Bemærk til drifts- og medium: olieret fjederstål drift mulig (i drift)
- Kystvagtsamarbejde mere konstruktivt opbygning: tvangsført konstant bevægelse
- Korrosionsmodstand klasse KBK: 2 - moderat korrosion belastning
- Massentragheitsmoment: 43,39 kgcm2
- Max. Arbejdsfrekvens griber:< = 2 Hz
- Max. Udskiftning nøjagtighed:< = 0,2 mm
- Max. Gribekæber vinkel spil ax,ay:< = 0,1 deg
- Max. Kraft på gribekæber fz statisk: 1200 N
- Max. Øjeblik på gribekæber My statisk: 35 Nm
- Max. Øjeblik på gribekæber mz statisk: 10 Nm
- Max. Åbningsvinkel: 180 deg
- Min. Åbningstid ved 6 bar: 350 ms
- Min. Lukketid ved 6 bar: 403 ms
- Efter smøring interval føringselementer: 10 mio. SP
- Pneumatisk tilslutning: G1/8
- Positionsbestemmelse: til nærhedsafbryder
- Til induktive sensorer
- Produktvægt: 3.100 g
- Rotation symmetri-:< = 0,2 mm
- Omgivende temperatur: -5 ... 60 °C
- Kabinetmateriale: aluminium
- Glide anodiseret
- Gribekæber materiale: stål
- Hærdet
- Materiale bemærk: kobber- og PTFE-fri
- RoHS-godkendt
- Gentagelsesnøjagtighed griber:< = 0,02 mm
- Driftsmedie
Trykluft
- Type
563914
- Produkttype
Radialgriber
- Kabinetmateriale
Aluminium
- Tilslutning
G 1/8
- Driftstryk (max.)
8 bar
- Driftstemperatur
5 °C (min)
- Min. driftstemperatur
5 °C
- Produc.-delnr.
563914
- Driftstryk (min.)
3 bar
- Nøjagtighed ( + / -)
0.02 mm
- Vægt
3100 g
- Medium
Trykluft
- Specifikationer
P-tilslutning G 1/8
- Maks. omgivelsestemperatur
+60 °C
- Min. omgivelsestemperatur
+5 °C
- Funktion
Doppeltvirkende
- UKCA
Ikke relevant
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2204511 FESTO 563914 HGRT-50-A Radialgriber Kabinetmateriale: Aluminium 1 stk
Beskrivelse
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
