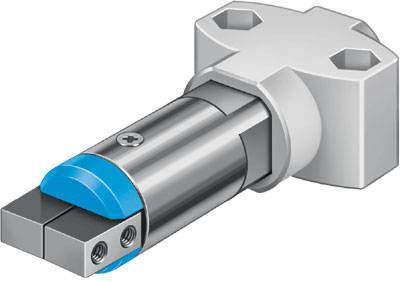

FESTO 185702 HGWM-12-EZ-G6 Vinkelgriber Kabinetmateriale: Ikke-rustende stål 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Antal
Total (1.992,00 kr. / stk.r)
1.992,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Trykluft-ventiler
Tekniske specifikationer
- Antal gribekæber: 2
- størrelse: 12 fastgørelsesmåde: Med
- indvendigt gevind driftstryk: 2... 8 bar
- drivmiddel: Trykluft iht. ISO 8573-1:2010 [7:-:-]
- fjederkraft til justering af løfteevne: 10... 23 N
- fjedertilbagetræknings-moment: 1,5 Ncm
- funktion: Simplere
- samlet
- moment ved 6 bar åbning: 76 Ncm
- -gribefunktion: Vinkel
- konstruktiv opbygning: Niveau
- korrosionsbestandsklasse KBK: 2 - moderat korrosionsbelastning maks.
- Arbejdsfrekvens griber: 4 Hz
- maks. Grebspil SZ: 0,03 mm
- maks. Gribvinkelspil ax,ay: 0,5 Deg
- maks. Kraft på gribekæberne Fz statisk: 20 N
- maks. Moment på gribekæber MX statisk: 40 Ncm
- maks. Moment på gribekæber My statisk: 40 Ncm
- maks. Moment på gribekæber MZ statisk: 40 Ncm
- maks. Åbningsvinkel: 14 afg
- min. Åbningstid ved 6 bar: 1,7 ms
- min. Lukketid ved 6 bar: 2,8 ms
- pneumatisk tilslutning: M3
- positionsregistrering: Uden
- produktvægt: 75 g
- omgivelsestemperatur 5... 60 °C
- materiale afdækningskappe: POM
- materiale kabinet:
- Gribekæber af rustfrit stål: Materiale af høj kvalitet: Højlegeret stål
- , materialesætning: Kobber- og PTFE-fri
- gentagelsesnøjagtighed griber<: = 0,02 mm
- Driftsmedie
Trykluft
- Produkttype
Vinkelgriber
- Kabinetmateriale
Ikke-rustende stål
- Tilslutning
M3
- Driftstryk (max.)
8 bar
- Driftstemperatur
5 °C (min)
- Min. driftstemperatur
5 °C
- Produc.-delnr.
185702
- Driftstryk (min.)
2 bar
- Nøjagtighed ( + / -)
0.02 mm
- Vægt
75 g
- Medium
Trykluft
- Maks. omgivelsestemperatur
+60 °C
- Min. omgivelsestemperatur
+5 °C
- Funktion
Enkeltvirkende
- UKCA
Ikke relevant
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2203760 FESTO 185702 HGWM-12-EZ-G6 Vinkelgriber Kabinetmateriale: Ikke-rustende stål 1 stk
Beskrivelse
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
